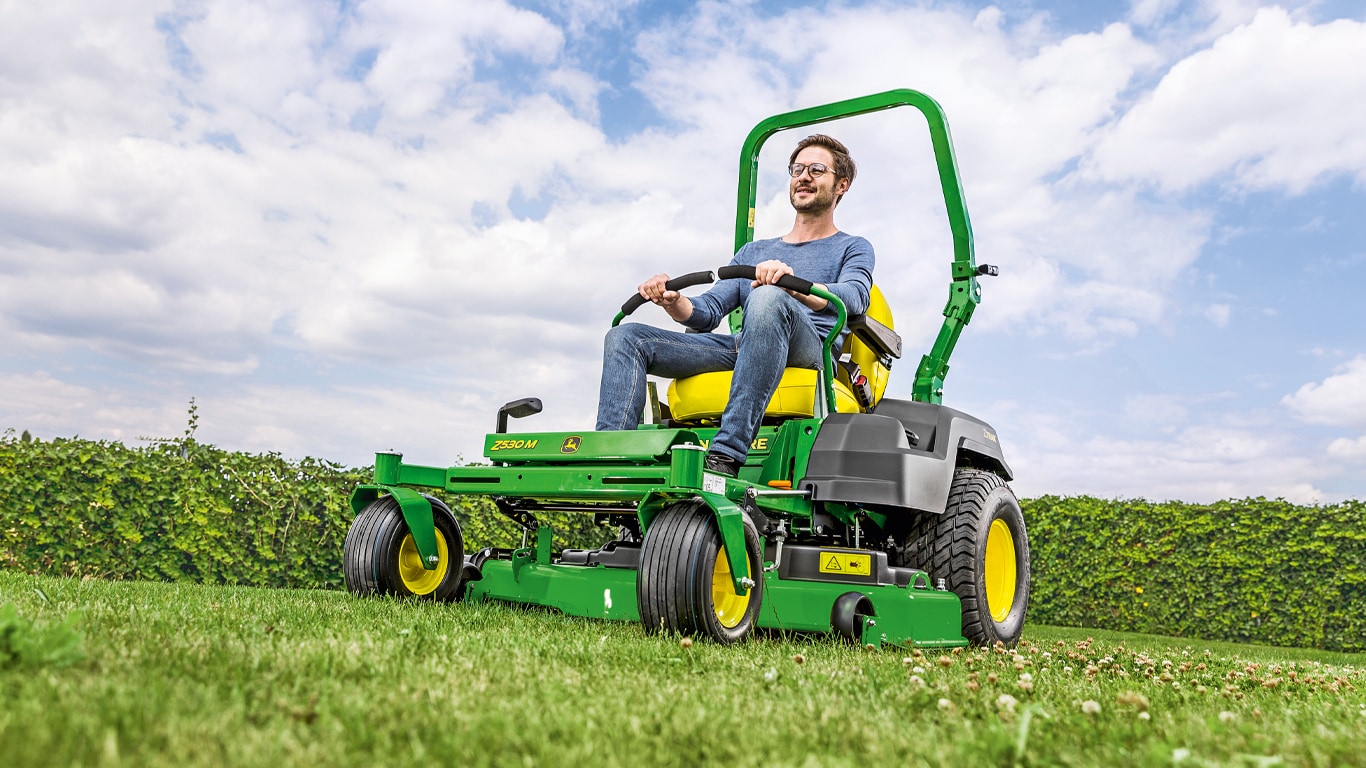

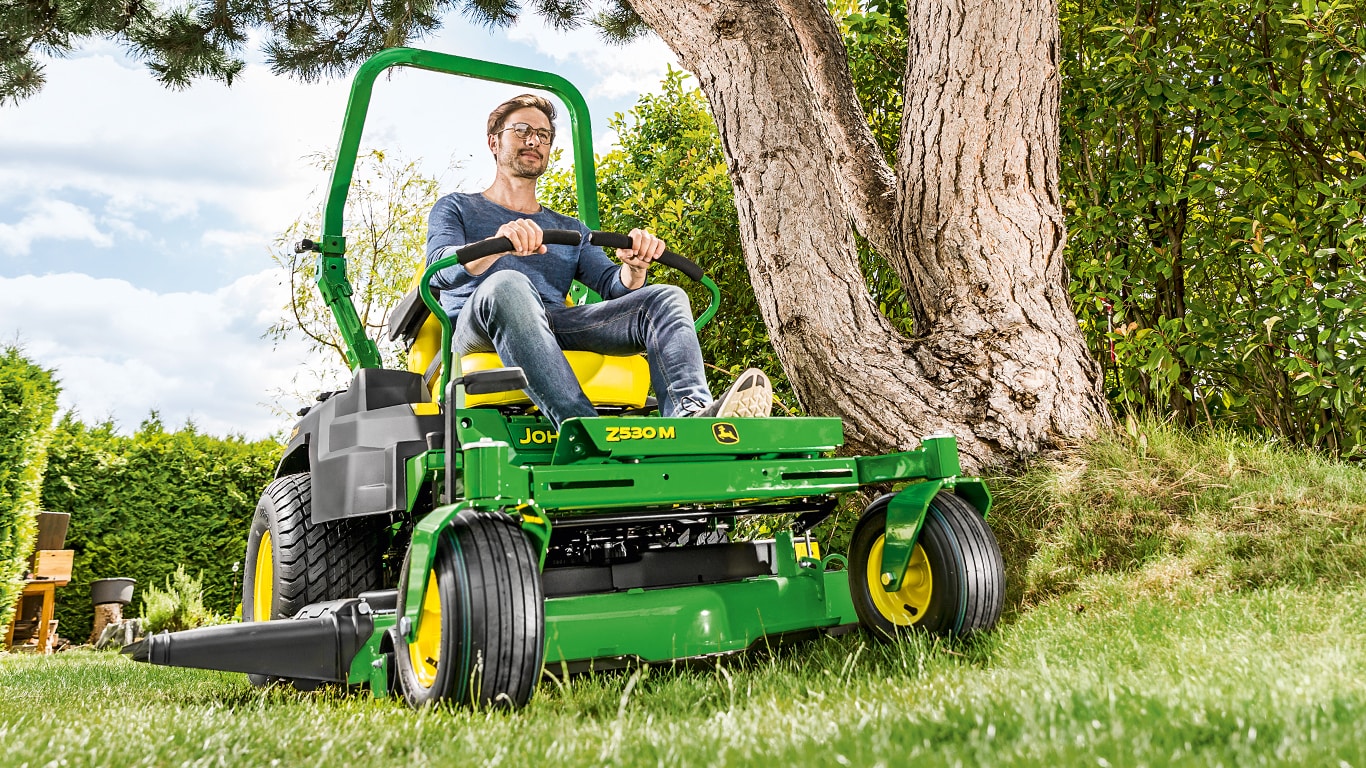

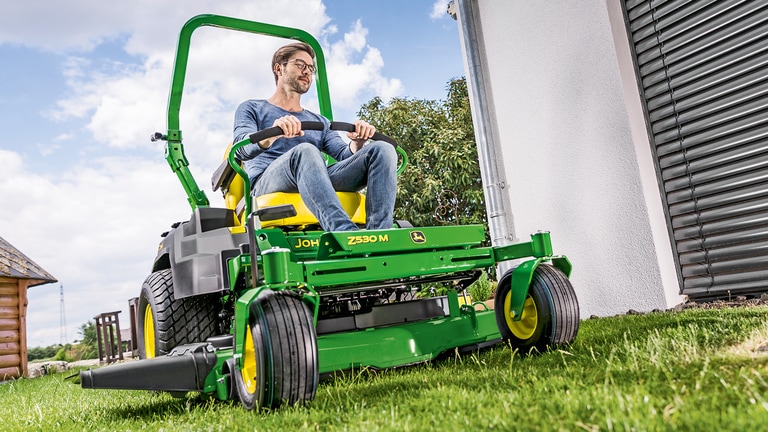

Z530MNull-Wenderadius-Mäher
- Einfach zu fahren
- Hervorragende Manövrierfähigkeit
- Robuste Konstruktion
- Höhere Mähgeschwindigkeit: 12,9 km/h
- 16,7-kW-Motor mit 726 cm³ Hubraum
- 122 cm (48“) breites Accel Deep™-Mähwerk

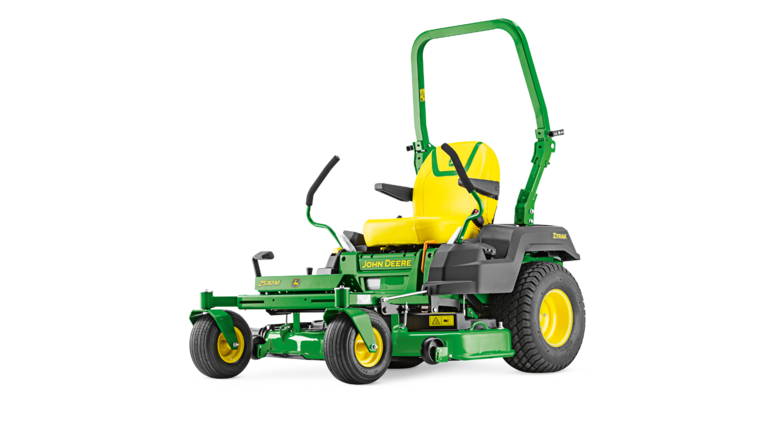

Null-Wenderadius-Mäher Z530M
Legen Sie bei Ihrem Null-Wenderadius-Mäher besonderen Wert auf erhöhten Komfort? Je länger Sie mit dem Z530M fahren, desto mehr werden Sie die ergonomischen Steuerhebel und den bequemen Premium-Sitz mit hoher Rückenlehne zu schätzen wissen. Der Z530M ist mit einem festen Rahmen ausgestattet und sorgt so für einen gleichmäßigen und komfortablen Betrieb. Dank eines leistungsstarken 16,1-kW-Zweizylinder-Motors liefert das Mähwerk mit 122 cm (48 Zoll) Schnittbreite eine erstklassige Leistung und kann mit Nachrüstsätzen ganz einfach auf Mulchbetrieb oder Auffangen umgestellt werden. Der Z530M ist die perfekte Wahl, wenn Sie nach herausragender Gesamtgeschwindigkeit und -effizienz suchen.
Hauptmerkmale
Alle einblenden
Alle verbergen
Motor
Zyklon-Luftfilter
Austauschbarer Luftfilter
Ölfilter und Kraftstofffilter in der Leitung austauschbar
Öldeckel und Ölablassschlauch des Motors
Z525E ZTrak™ mit Accel Deep 48A-Mähwerk
Accel Deep 48A Mähwerk
Oberseite des 122 cm (48 in) Accel Deep-Mähwerks (Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Unterseite des 122 cm (48 in) Accel Deep-Mähwerks (Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Rechte Seite des 122 cm (48 in) Accel Deep-Mähwerks
Accel Deep 48A-Mähwerk
Accel Deep 48A-Mähwerk
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit Schlauchanschluss
Unterseite des 42A Accel Deep-Mähwerks abgebildet
Mähwerkräder werden doppelt gehalten
Optionales Grasaufnahmesystem
Power Flow-Gebläse
Fahrerplattform
Farbkodierte Bedienelemente
Verstellbarer Sitz (Z525E abgebildet)
Verstellbarer Sitz (Z535M abgebildet)
Sitzfedern
Getränkehalter
Staufach
Aufklappbare Fußplattform
Die Fußstütze lässt sich für leichten Zugang zum Mäher leicht entfernen
Auswechselbare Öl- und Kraftstofffilter (Abbildung zeigt Z315E)
Austauschbarer Luftfilter (Abbildung zeigt Z315E)
Austauschbarer Luftfilter (Abbildung zeigt Z315E)
Accel Deep™ Mähwerk
Abdeckklappe für einfache Erreichbarkeit der Spindeltaschen
Steuerhebel
Verstellbare Steuerhebel
Schwingungsdämpfung für Steuerhebel
Stift für Schnitthöheneinstellung dient auch als Werkzeug zur Spureinstellung (Pfeil)
Bedienfeld
Feststellbremse
Hub-/Schnitthöheneinstellung am Mähwerk
Optionales Pedal zum Anheben des Mähwerks
Steuerhebel am Z335E abgebildet
Schwingungsdämpfer dämpfen die Bewegung der Steuerhebel
Parkbremse, (Z525E shown)
Steuerhebel, (Z525E shown)
Vorderes Stützrad (Z335E)
Vorderes Stützrad (Z525R)
Leicht einzusehender Tankfüllstand (Kraftstoff-Sichtfenster)
Einfach zu befüllender Tank
Der Sicherheitsschalter befindet sich unter dem Sitz, (Z540R shown)
Abbildung mit ZTrak™ Z335E
Abbildung mit ZTrak Z535M
ZTrak™ Z345R
ZTrak Z525E
Verstärkter Rahmen
ZTrak™-Rahmen
Aufklappbare Fußstütze für Zugang zum Mähwerk
Schalter für elektrische Zapfwelle
Zapfwellenkupplung
Tiefliegend eingebaute, modulare Getriebe im Fahrzeug (Bild der rechten Seite)
Modulares Hydrostatgetriebe
Ausgleichsbehälter und Zugventilhebel des Getriebes
Bedienungshebel des Zugventils
Der laufruhige und leistungsstarke Zweizylinder-V-Motor zeichnet sich durch Zuverlässigkeit und lange Lebensdauer aus
Motor
Der Zweizylinder-V-Motor mit 16,7 kW (22,4 PS) bei 3350 1/min bietet viel Leistung und Drehmoment, um auch schwierige Bedingungen beim Mulchen, Mähen und Befüllen des Grasfangbehälters zu meistern:
- Die Zweizylinder-V-Konstruktion sorgt für ein höheres Drehmoment bei geringeren Motorschwingungen und angenehmerem Laufgeräusch.
- Motormodell: M44 Cyclonic™
- Die elektronische Zündung erleichtert das schnelle Anlassen.
- Gusseiserne Zylinderbuchsen mit langlebiger Abriebfläche verlängern die Lebensdauer des Motors.
- Hängende Ventile sorgen für hervorragende Leistung und wirtschaftlichen Kraftstoffverbrauch.
Ein Heck-Motorschutz schützt den Motor und sorgt für zusätzliche Fahrzeugstabilität und -integrität.
Zyklon-Luftfilter
Austauschbarer Luftfilter
Ein Zyklon-Luftregelsystem entfernt größere Schmutzpartikel schon vor Erreichen des Luftfilters. Dadurch muss der Filter weniger oft gewartet werden und die Lebensdauer des Motors wird verlängert.
- Das Zyklonsystem wirft größere Schmutzpartikel aus, bevor sie mit dem Filter in Kontakt kommen.
- Ein großer, hochwertiger Papierfilter reinigt die Ansaugluft umfassend und gründlich.
- Der Filter kann problemlos entnommen und gereinigt oder ausgetauscht werden.
Ölfilter und Kraftstofffilter in der Leitung austauschbar
Das Druckschmiersystem liefert ausreichend Öl an die beweglichen Motorteile und garantiert den zuverlässigen Betrieb und eine lange Lebensdauer.
- Ein auswechselbarer Ölfilter hält das Öl sauberer und verlängert dadurch die Motorlebensdauer.
- Die Intervalle zwischen Ölwechseln werden verlängert.
- Die Druckschmierung ist bei Arbeiten an Hanglagen effizienter.
Öldeckel und Ölablassschlauch des Motors
Der ohne Werkzeuge entfernbare Öldeckel mit Schlauch und die Abtropfschale des Ölfilters ermöglichen eine einfache und saubere Wartung.
John Deere empfiehlt den Einsatz eines Kraftstoffstabilisators im Benzin. Weitere Informationen siehe Fuel-Protect Kraftstoffzusatz für Benzinmotoren, 237 ml (8 oz).
Das 122 cm (48 Zoll) Accel Deep™-Mähwerk schneidet sauber und ist vielseitig
Z525E ZTrak™ mit Accel Deep 48A-Mähwerk
Accel Deep 48A Mähwerk
Das 122 cm Accel Deep-Mähwerk ist aus gestanztem Stahl, eine Flat-Top-Konstruktion und bietet eine exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit. Für eine optimale Leistung und Verteilung des Schnittguts ist gesorgt, auch bei höheren Mähgeschwindigkeiten:
- Für eine optimale Mäh- und Aufnahmeleistung hat das gesamte Mähwerksgehäuse eine Höhe von 12,6 cm
- Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln kann und dadurch die Mähleistung verringert wird
- Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
- Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für ein gleichmäßiges Schnittbild
Hervorragende Schnittqualität
Oberseite des 122 cm (48 in) Accel Deep-Mähwerks (Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Unterseite des 122 cm (48 in) Accel Deep-Mähwerks (Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Das tiefe gestanzte Mähwerk liefert eine hervorragende Schnittqualität. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:
- Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
- Trägt dazu bei, eine hervorragende Schnittqualität bei schnelleren Mähgeschwindigkeiten aufrechtzuerhalten
- Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Mähen des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
Produktivität – schnelles Erledigen von Arbeiten
Rechte Seite des 122 cm (48 in) Accel Deep-Mähwerks
Das tiefe gestanzte Mähwerk liefert hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen, dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von hineingelangendem Gras zur Verfügung steht:
- erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht
Die große Auswurföffnung ist sowohl hoch als auch breit, um mehr Material zu bewältigen:
- bietet einen ruhigen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
- verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Betrieb in nassem, dickem oder dichtem Gras und beim Aufnehmen
- Das 48A Power Flow™-Gebläse besitzt ein um mehr als 50 Prozent größeres Einlassgehäuse als das 48X Power Flow™-Gebläse.
Sauberkeit – für den Mäher und den Fahrer
Accel Deep 48A-Mähwerk
Accel Deep 48A-Mähwerk
Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Fahrer sauber:
- Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk fangen und hängen bleiben.
- Die Oberseite des Mähwerks bleibt sauberer, was die Zeit und den Aufwand für die Reinigung und Wartung reduziert
- Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten, das den Luftstrom und das Schnittgut beeinträchtigt
- Weniger Bedarf für die Reinigung und das Entfernen von Materialansammlungen von der Unterseite des Mähwerks
- Die Tiefe des Accel Deep-Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet
- Begrenzte Materialmenge fliegt Richtung Fahrer und Mähwerk
- Auch bei aus dem Schacht ausgeworfenen Material führt weniger Nachschneiden zu größeren Stücken, die nicht so leicht am Fahrer hängen bleiben
Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:
- Die flache Konstruktion der Oberseite reduziert Stellen, an denen sich Material ansammelt, und erleichtert das Entfernen von solchem.
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit Schlauchanschluss
Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen.
- Ein Adapter zum Anschluss eines Schlauchs an den Waschanschluss kann in örtlichen Geschäften erworben werden.
Konstruktionsbedingte überragende Lebensdauer
Unterseite des 42A Accel Deep-Mähwerks abgebildet
Mähwerkräder werden doppelt gehalten
Das 48A-Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes optimal ausgerichtet bleiben:
- Das 48A-Mähwerk hat ein Gesamtgewicht, das um 23 Prozent höher ist als das des Edge™ Xtra Mähwerks mit 122 cm (48 in).
Rippen im Mähwerksgehäuse bieten Verstärkung, wo sie benötigt wird.
Mähwerkräder werden doppelt gehalten:
- bietet eine größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer.
- Dank der Einstellung mithilfe einer Schraube ist das Stellen der Räder auf die richtige Schnitthöhe schnell und einfach.
Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.
Das 48A-Mähwerk verfügt über eine Stoßstange aus massivem Stahl mit einem Durchmesser von 16 mm, die zusätzliche Festigkeit und Schutz bietet.
Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.
Power Flow Grasaufnahmesystem, 230 l
Optionales Grasaufnahmesystem
Power Flow-Gebläse
Das Power Flow-Gebläse und der Auswurfschacht sind einfach anzubringen. Das Power Flow-Gebläse lässt sich für eine einfache Reinigung ausschwenken.
Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf- und Aufnahmemodus
Das 48A-Mähwerk ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Auswurfmodus zu einem anderen höchst einfach.
Die Fahrerplattform ist für höchsten Komfort und Praktikabilität konstruiert.
Fahrerplattform
Farbkodierte Bedienelemente
Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt:
-
Die exzellente Sicht nach vorne und zur Schnittseite des Mähwerks ermöglicht einen problemlosen und komfortablen Betrieb der Maschine.
-
Die Bedienelemente sind dank farblicher Kennzeichnung einfach zu erkennen.
-
Die Steuerhebel können für optimalen Komfort auf den Fahrer angepasst werden.
-
Die Schwingungsdämpfung gleicht Steuerbewegungen aus und sorgt für einen weichen Betrieb.
Komfortabler Sitz
Verstellbarer Sitz (Z525E abgebildet)
Verstellbarer Sitz (Z535M abgebildet)
Komfortabler Sitz mit zwei Federn, nach vorne oder hinten verschiebbar:
- Z525E: Sitz mit mittelhoher Rückenlehne (38,1 cm) und einstellbaren Armlehnen, nach vorne/hinten um 7,6 cm (3,0 in) verschiebbar
- Z535M: Sitz mit hoher Rückenlehne (45,7 cm [18 in]) und einstellbaren Armlehnen, nach vorne/hinten um 7,6 cm (3,0 in) verschiebbar
Sitzfederung
Sitzfedern
Zwei Stahlfedern unter dem Sitz dämpfen Stöße bei Fahrten über unebenes Gelände und sorgen für erhöhten Fahrkomfort.
Getränkehalter und Staufach
Getränkehalter
Staufach
Getränkehalter und Staufach bieten dem Fahrer zusätzlichen Komfort.
Aufklappbare Fußplattform
Aufklappbare Fußplattform
Die modern designte Fußstütze kann hochgeklappt werden, sodass das Mähwerk für die Wartung leicht zugänglich ist:
-
Oberseite des Mähers einfach von Gras zu reinigen
-
Bequemer Zugang zum Mäherantrieb
Für eine bequeme Wartung konzipiert
Die Fußstütze lässt sich für leichten Zugang zum Mäher leicht entfernen
Der Fußstützenbereich ist mit einem Scharnier versehen und lässt sich einfach für die Wartung des Mähwerks anheben:
- Zum Anheben der Fußstütze ist kein Werkzeug erforderlich.
- Oberseite des Mähers einfach von Gras zu reinigen
-
Bequemer Zugang zum Mäher
Auswechselbare Öl- und Kraftstofffilter (Abbildung zeigt Z315E)
Austauschbarer Luftfilter (Abbildung zeigt Z315E)
Die Wartung des Motors, darunter auch der Ölwechsel sowie der Austausch von Öl- und Luftfilter, ist einfach und bequem.
Austauschbarer Luftfilter (Abbildung zeigt Z315E)
Accel Deep™ Mähwerk
Abdeckklappe für einfache Erreichbarkeit der Spindeltaschen
Die Accel Deep-Mähwerke sind mit verschiedenen Funktionsmerkmalen ausgestattet, die eine einfache Wartung ermöglichen:
- Die flache Oberseite hält das Mähwerk sauber, keine Ansammlung von Schmutz.
Dank des aufklappbaren, federbelasteten Riemenschutzes lässt sich Schmutz ganz einfach entfernen.
Bei allen Mähwerken lässt sich mit einem Standard-Knarrenschlüssel (9,5 mm) die Riemenspannung zum Abnehmen des Antriebsriemens lösen.
Instrumente und Bedienelemente sind benutzerfreundlich angeordnet und einfach zu bedienen
Steuerhebel
Steuerhebel
Die Steuerhebel können mit drei verschiedenen Höhenpositionen und 15 verschiedenen Vor-/Zurück-Einstellungen angepasst werden:
- Mehr Komfort für den Fahrer
Steuerhebel
Verstellbare Steuerhebel
Schwingungsdämpfung für Steuerhebel
-
Einstellbar für höchst präzise Kontrolle der Maschine
- 18 Stellungen stehen zur Auswahl
- Die Einstellung des Bedienhebels ist mithilfe des Stifts für die Schnitthöheneinstellung möglich
Eine Standard-Schwingungsdämpfung für die Steuerhebel ermöglicht ein einfaches und komfortables Manövrieren des ZTrak™-Mähers:
-
Die Schwingungsdämpfung reguliert die Bewegung der Steuerhebel für einen weicheren Betrieb.
-
Der Fahrer kann die Maschine weich und präzise steuern.
Spureinstellung
Stift für Schnitthöheneinstellung dient auch als Werkzeug zur Spureinstellung (Pfeil)
Die Spureinstellung ist vom Fahrersitz aus schnell und einfach durchzuführen. Der Stift für die Schnitthöheneinstellung dient gleichzeitig als praktisches Werkzeug zum Einstellen der Steuerhebel:
-
Der Fahrer kann die Fassung am Stift für die Schnitthöheneinstellung zur Spureinstellung verwenden.
Bedienfeld
Bedienfeld
Das Bedienfeld für den Fahrer ist bequem erreichbar und einfach zu bedienen.
Die folgenden Instrumente und Bedienelemente sind enthalten:
- Stundenzähler
- Zündschalter
-
Bedienelement für Zapfwelle
-
Motordrehzahlregelung/Choke
-
Die Motordrehzahlregelung ist mit einer Choke-Stellung ausgestattet (Z525E)
- Der Choke wird über einen separaten Hebel bedient (Z540R)
-
Feststellbremse
Feststellbremse
Die Feststellbremse ist bequem erreichbar:
-
Der große Hebel ist einfach zu bedienen.
-
Mithilfe der Feststellbremse wird die Maschine effektiv in der Parkposition fixiert.
-
Die Feststellbremse muss angezogen sein, um den Motor anzulassen.
-
Wenn der Motor läuft, muss die Feststellbremse gelöst werden, bevor die Steuerhebel bedient werden können.
Hub-/Schnitthöheneinstellung am Mähwerk
Hub-/Schnitthöheneinstellung am Mähwerk
Optionales Pedal zum Anheben des Mähwerks
Die Schnitthöhe des Mähwerks kann in 6,35-mm-Schritten von 2,5 cm bis 10,2 cm angepasst werden und bietet so eine hervorragende Schnittqualität und -leistung:
-
Über den integrierten Speicher kann der Fahrer nach dem Anheben des Mähwerks bequem in die gewünschte Schnitthöhenposition zurückkehren.
- Ein Hubfußpedal ist beim Z540R serienmäßig und als Nachrüstoption für Z525E und Z535M erhältlich. Das Fußpedal erleichtert zusammen mit dem Hubhandhebel das Anheben des Mähwerks. Das Hubfußpedal bietet auch eine praktische Möglichkeit, um das Mähwerk kurzzeitig während des Mähvorgangs über ein Hindernis zu heben.
HINWEIS: Für Z525E und Z535M ist ein optionales Hubfußpedal-Kit erhältlich.
Leichte Lenkung durch vordere Stützräder mit einem großen Durchmesser
Steuerhebel am Z335E abgebildet
Schwingungsdämpfer dämpfen die Bewegung der Steuerhebel
Die Steuerhebel wurden für einen komfortablen und einfachen Betrieb entwickelt.
Ein Schwingungsdämpfer dämpft die Bewegung der Steuerhebel, damit die Fahrer gleichmäßig und kontrolliert wenden können.
Die Bedienelemente sorgen für einen sichereren Betrieb.
Parkbremse, (Z525E shown)
Steuerhebel, (Z525E shown)
-
Die Parkbremse muss angezogen sein, damit der Motor gestartet werden kann.
-
Zum Anlassen des Mähers müssen sich die Steuerhebel in der Außenstellung befinden.
-
Vor dem Bedienen der Steuerhebel muss die Parkbremse gelöst werden, andernfalls stirbt der Motor ab.
Vorderes Stützrad (Z335E)
Vorderes Stützrad (Z525R)
Die pneumatischen Stützräder bieten zusätzlichen Fahrkomfort und erleichtern das Lenken:
- Die vorderen Stützräder mit großem Durchmesser bieten zusätzlichen Fahrkomfort und erleichtern das Lenken.
- Stützräder verfügen über gekapselte Lager für eine hohe Nutzungsdauer und einfache Lenkung.
- Die Reifen sind auf die Größe und das Gewicht des Fahrzeugs ausgelegt.
ZTrak Modell |
Reifengröße Nachlauf-Stützrad |
Z335E |
11 x 4,0–4 |
Z525E |
13 x 5,0–6 |
Z540R |
13 x 6,50–6 |
Das gut einzusehende Kraftstoff-Sichtfenster erlaubt dem Fahrer den Tankfüllstand einzusehen
Leicht einzusehender Tankfüllstand (Kraftstoff-Sichtfenster)
Einfach zu befüllender Tank
Das gut einzusehende Kraftstoff-Sichtfenster erlaubt dem Fahrer den Tankfüllstand einzusehen:
- Durch das halbmatte Material kann schnell und einfach abgelesen werden, wie viel Kraftstoff sich noch im Tank befindet.
- Der 7,6 cm große Einfüllstutzen erleichtert das Auftanken ohne Überlaufen.
- Fuel-fill opening is low and angled to make adding fuel easy
- Der Tankdeckel ist an den Kraftstofftank angebunden.
- Geringere Wahrscheinlichkeit, dass der Tankdeckel verloren geht
Der Sicherheitsschalter befindet sich unter dem Sitz, (Z540R shown)
-
Der Sitz-Sicherheitsschalter schaltet den Mäher ab, wenn der Fahrer den Sitz verlässt.
-
Verlässt der Fahrer den Sitz, wenn sich die Steuerhebel nicht in der Außenstellung befinden und die Parkbremse nicht angezogen ist, stirbt der Motor ab.
Design beinhaltet robusten und geschweißten Stahlrahmen
Abbildung mit ZTrak™ Z335E
Abbildung mit ZTrak Z535M
ZTrak-Mäher verfügen für erhöhte Festigkeit und Zuverlässigkeit über einen robusten, geschweißten Stahlrahmen.
Große, vordere Stützräder und große hintere Antriebsräder bieten zahlreiche Vorteile für den Fahrer:
-
Ruhigeres Fahrverhalten
-
Bessere Leistung an Hängen
-
Höherer Fahrkomfort auf unebenem Gelände
-
Bessere Traktion
Die Fahrerplattform ist geräumig und aufgeräumt für maximalen Komfort, und die Bedienelemente sind einfach zu bedienen:
- Einfaches Auf- und Absteigen vom Mäher
- Geräumiger Fußbereich für einen bequemen Betrieb
- In Höhe und Position verstellbare Steuerhebel ermöglichen dem Fahrer eine bequeme Bedienung.
- Farbcodierte und logisch angeordnete Bedienelemente
Funktionelles und optisch ansprechendes Design
ZTrak™ Z345R
ZTrak Z525E
Das Design der ZTrak-Mäher ist funktional und optisch ansprechend und wurde für Eigenheimbesitzer entwickelt, die Wert auf das Erscheinungsbild sowie eine einfache und komfortable Bedienung legen, die die durchdachten Steuerungen gewähren.
-
Die farbkodierten Bedienelemente sind nicht nur optisch ansprechend, sondern für den Fahrer auch einfach zu erkennen und zu bedienen.
-
Die von Rahmenlängsträgern umgebene große Fahrerplattform bietet ein sicheres und einladendes Erscheinungsbild und ermöglicht den einfachen Zugang für den Fahrer.
-
Die geschwungenen Kotflügel decken auch die Hinterreifen ab und runden das elegante Erscheinungsbild des Fahrzeugs ab.
Rahmen inklusive robusten Stahlrohren 3,8 × 5,1 cm (1,5 × 2,0 in)
Verstärkter Rahmen
ZTrak™-Rahmen
Der ZTrak™-Rahmen besteht aus Stahlrohren mit 3,8 × 5,1 cm (1,5 × 2,0 in) und sorgen für eine lange Nutzungsdauer:
-
Hochbelastbarer Rahmen für hohe Stabilität
-
Verstärkter Rahmen für zusätzliche Festigkeit bei Bedarf
Aufklappbare Fußstütze für Zugang zum Mähwerk
Die Fußstütze ist aufklappbar und lässt sich leicht anheben, um den Zugang zum Mähwerk zu erleichtern.
- Dazu muss nur eine Schraube entfernt werden, was einfach mithilfe des Stifts für die Hubhöhe möglich ist.
Die elektrische Zapfwellenkupplung ist zuverlässig und einfach zu bedienen.
Schalter für elektrische Zapfwelle
Eine hoch belastungsfähige elektrische Zapfwellenkupplung wird über ein bequem positioniertes Bedienelement am Armaturenbrett gesteuert.
Zapfwellenkupplung in hoch belastbarer Ausführung
Zapfwellenkupplung
Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.
Doppelgetriebe sind effizient und verfügen über eine große, belastbare Achse mit einem Durchmesser von 2,54 cm (1 in.)
Tiefliegend eingebaute, modulare Getriebe im Fahrzeug (Bild der rechten Seite)
Modulares Hydrostatgetriebe
Modular aufgebaute Dualgetriebe ermöglichen ein effizientes Vorwärts- und Rückwärtsfahren mit dem ZTrak™ und sorgen für gute Lenkeigenschaften:
- Die tiefliegend eingebauten Getriebe sorgen für ausgezeichnete Stabilität bei Hanglagen.
- Tuff Torq® TZT7-D-Getriebe sind zuverlässig und belastbar.
- Massive Achsen mit einem Durchmesser von 2,5 cm (1 in) sorgen für eine höhere Festigkeit.
- Die wartungsfreien, modularen Getriebe sind versiegelt und es sind keine Schlauchanschlüsse vorhanden, aus denen Hydraulikflüssigkeit austreten könnte.
- Radnaben mit vier Schrauben sorgen für eine sichere und komfortable Reifenmontage.
Ausgleichsbehälter und Zugventilhebel des Getriebes
Bedienungshebel des Zugventils
Jedes Getriebe ist mit Steuerelementen für das Zugventil ausgestattet, die sich an den Getrieben nahe des Ausgleichsbehälters befinden:
- Gut zugänglich und benutzerfreundlich
- Ermöglichen die Bewegung des Fahrzeugs, ohne den Motor anlassen zu müssen
Tuff Torq ist eine Marke der Kanzaki Kokyukoki Mfg. Co., Ltd.
Technische Daten
| Empfohlene Mähfläche | über 8.000 m² | |||
|---|---|---|---|---|
| Arbeitsbreite | 122 cm | |||
| Motorleistung | 16,1 kW (bei 3.350 U/min) | |||
| Drehzahl | bis zu 13,7 km/h 8,5 mph |
