1570 TerrainCut | Frontsichelmäher

Zuverlässiger Dieselmotor für minimale Betriebskosten

Offene Haube für Zugang zum Motor

3-zylinder-Dieselmotor mit Flüssigkeitskühlung

Die TerrainCut™ Frontmäher der Serie 1500 werden von flüssigkeitsgekühlten 3-Zylinder-Dieselmotoren angetrieben.

Diese Motoren weisen einen geringen Emissionsausstoß und Geräuschpegel sowie eine herausragende Kraftstoffeffizienz auf.

Motorzeichnung für 1570, 1575, 1580, und 1585

Motordaten	1550	1570	1575	1580	1585
SAE J1995 Motorleistung in PS (kW) – gesamt	25 (18,4)	30,9 (22,7)	30,9 (22,7)	38,2 (28,1)	38,2 (28,1)
Motornenndrehzahl	3000	3000	3000	3000	3000
Zylinder	3	3	3	3	3
Hubraum, l (Kubikzoll)	1,27 (77)	1,3 (81)	1,3 (81)	1,64 (100,2)	1,64 (100,2)

Hauptmerkmale des Motors:

Wirtschaftliche, im Block gegossene Zylindergestaltung für eine gute Kühlleistung und Langlebigkeit
Indirekte Kraftstoff-Einspritzung (1550)
Direkte Kraftstoffeinspritzung (1570, 1575, 1580, 1585)
Kraftstoff wird für eine effizientere Verbrennung direkt über den Kolben eingespritzt
Entfaltet eine höhere Leistung pro Liter Kraftstoff
Verbessertes Startverhalten
Entfaltet eine höhere Leistung pro Liter Kraftstoff; verbessert den Anlassvorgang
Die Kolben aus Aluminiumlegierung mit Stahlstreben sind leicht, was die Belastung der Pleuellager reduziert und für eine gute Wärmeübertragung sorgt
Die Konzeption erlaubt ein engeres Spiel, neutralisiert die Kolbenausdehnung und verringert dadurch Entlüftungsgas und den Lärmausstoß durch Kolbenschlag
Die Kolbenauflageringe sitzen höher und eine dünnere Zylinderkopfdichtung trägt, neben einer vollständigeren Verbrennung, in großem Ausmaß zur Verringerung der Abgase bei
Ventilsteuerungs- und Injektorantriebsräder mit Schrägverzahnung zur Verringerung des Motorgeräusches; die Verzahnung verfügt über ein Roll-Off-Profil, was zu minimalen Zusammenstößen, keiner Geräuschentwicklung und keinem Rückstoß führt
Kraftstofffilter mit austauschbarem Einsatz
Volldruck-Ansaugkrümmer bietet bei Temperaturen von bis zu -18 °C (0 °F) einen Schnellstart (Ein optionales Motorkühlmittel-Heizleiteranbauteil unterstützt beim Start unter noch härteren Bedingungen)
Kraftstoffsystem mit automatischer Ansaugung, es muss nicht erst vorbereitet werden, wenn der Traktor über keinen Kraftstoff verfügt. Dieses System bereitet die Einspritzpumpe, Leitungen und Injektoren selbst vor, wodurch für den Start schneller wieder Kraftstoff vorhanden ist
Durch den Start und die Abschaltung mit dem Schlüssel entfällt der Kraftstoffabschaltknopf; eine elektrische Magnetspule schaltet die Kraftstoffversorgung umgehend ab, wenn der Schlüssel abgezogen wird
Der durchsichtige Kühlmittel-Vorratsbehälter ermöglicht es dem Fahrer, den Kühlmittelstand zu überprüfen, ohne den Kühlerverschluss abzunehmen
Umschlossener Motorraum hält Schmutz und niedrige Geräuschpegel ab
Abgedichteter Kühlerraum hält Fremdkörper an der Außenseite der Haube
Exzellentes Drehmoment für ausreichend Zugkraft bei harten Arbeitsbedingungen
Volldruckschmierung für positive Schmierung auch beim Betrieb an Hängen
Austauschbarer Trockenluftfilter mit zweifachem Einsatz, der für eine effektive Reinigung vollständig versiegelt ist
90 bis 95 Prozent der Schmutzpartikel werden entfernt, bevor die Luft den Papierfilter erreicht
Zweites Sicherheitselement filtert die Luft zusätzlich
Progressive Wartungsanzeige, die dem Fahrer optisch anzeigt, wann der Filter gereinigt werden muss
Automobil-Lichtmaschine für reichliche Stromversorgung der Batterie und Leistung für Zubehör
75 a für Maschinen mit offener Fahrerstation
95 a für Modelle mit Komfortkabine
Automatische Einschaltung des Lufterhitzers für einfacheres Starten bei kaltem Wetter
System mit automatischem Sensor zeigt an, wann der Motor startbereit ist

Heckmontierte Kühler

Heckmontierte Kühler (1550, 1570, 1580)

Heckmontierte Kühler und Klimaanlagen-Kondensator (1575, 1585)

Die klappbaren heckmontierten Kühler und der Klimaanlagen-Kondensator (1575, 1585) sind für gründliches Reinigen sowie eine optimale Leistung und Betriebszeit leicht trennbar.

Der heckmontierte Kühler hält den Lärm vom Fahrer fern und ist äußerst wartungsfreundlich:

Isolierte Montage des Motors zur Verringerung der Motorvibration im Bedienerzentrum für komfortableren Betrieb

Der Kraftstofftank besitzt ein großes Fassungsvermögen mit praktischer Anzeige für maximale Betriebszeit

Kraftstofftank

Kraftstoffanzeige (am Modell 1585)

Merkmale des Kraftstofftanks umfassen:

Füllmenge von 60,6 l (16 US-Gallonen) bietet 10 Stunden Betriebszeit.
Entnahme von oben bietet sauberen Kraftstoff.
Kraftstoffanzeige ist praktisch platziert.

Mähwerke des Frontmähers TerrainCut™ für unterschiedliche Anforderungen

Seit 1998 hat das 7-Iron™ Mähwerk von John Deere Profi-Qualität, Leistung und Langlebigkeit bewiesen. Die 7-Iron PRO und FASTBACK™ Mähwerke liefern bei unterschiedlichsten Bedingungen noch höhere Schnittqualität.

Frontmäher 1580

Frontmäher 1585

Kompatibilität der TerrainCut Profi-Mäher

Mähwerk	1550	1570	1575	1580	1585
152 cm breites 7-Iron™ PRO Mähwerk mit Seitenauswurf	X	X	X*	X*	X*
157 cm breites Fastback™ Mähwerk mit Heckauswurf	X	X	X	X	X
183 cm breites 7-Iron PRO Mähwerk mit Seitenauswurf	X	X	X	X	X
183 cm breites Fastback Mähwerk mit Heckauswurf	X	X	X	X	X
183 cm breites 7-Iron V Flex Mähwerk mit Seitenauswurf (Hinweis: nicht verfügbar in Region 2)		X	X	X	X

Je nach Maschinenkonfiguration ist Heckballast (R66949) erforderlich. Die Montagehalterung für Heckballast TCB10303 muss ebenfalls bestellt werden.

* Mähwerk für Trimm-Fähigkeit versetzt. Spurweite des Fahrzeugs ist auf der Mähwerkseite mit dem Auswurf 5,1 cm (2 Zoll) breiter. Dadurch fährt der Reifen auf der Mähwerkseite mit dem Auswurf möglicherweise über ungeschnittenes Gras.

HINWEIS: Diese Mähwerke können bei der Serie F900 oder den Frontmähern F1145 nicht nachträglich eingebaut werden.

Rotate für Service (RFS™)

Mähwerk mit RFS-Funktion

Eine Drehfunktion zum Warten erleichtert den Zugang für die Reinigung und Wartung der Mähwerke:

Der Drehwinkel hängt von der Größe des Mähwerks und Reifengröße der Antriebseinheit ab.
Für den Zugang zu den Riemen sind keine Werkzeuge erforderlich.
Die Unterseite des Mähwerks ist leicht zugänglich.
Die Konstruktion vereinfacht das Installieren und Abbauen der Mähwerke.
Die schmierbaren Spindeln oben sind ohne Entfernen der Riemenabdeckungen zugänglich.

Die Stellung für die Wartung reduziert auch die Länge der Maschine für den Transport auf einem Anhänger.

Zertifizierung

Die TerrainCut Frontmäher entsprechen den Sicherheitsvorschriften der ANSI B71.4 2004 und ISO 5395.

152 cm breites 7-Iron PRO Mähwerk mit Seitenauswurf

152 cm breites 7-Iron PRO Mähwerk

Leistungsmerkmale:

Das neu konstruierte vordere Leitblech führt den Luftstrom und das Schnittgut besser.
Die verstärkte Spindelaufnahme bietet noch größere bauliche Langlebigkeit.
Die einstellbaren Tasträder verringern ein Skalpieren und sorgen so für ein sauberes Schnittbild.
Den serienmäßigen halbpneumatischen Nachlauf-Stützrädern geht bei Reifenpannen nicht gleich die Luft aus.

Der Mäher ist darauf ausgelegt, außergewöhnliche Schnittqualität bei höheren Fahrgeschwindigkeiten zu bieten:

Das Mähwerk wird aus schwerem 7er Stahl mit einer Dicke von 4,6 mm (0,179 Zoll) ausgestanzt, um die Anzahl der Schweißnähte zu minimieren und eine glatte Unterseite mit weniger scharfen Kanten zu erhalten, damit sich weniger Material ansammelt.
- Bietet Präzisionsbauteile und lange Lebensdauer des Mähwerks
- Einteiliges Stahlteil bedeutet keine Schweißnahtbrüche
- Bietet eine glatte Unterseite ohne Ecken, was Materialansammlung verringert
Eine stabile 1,9-cm-(0,75-Zoll-)Stahlstange wurde für zusätzliche Festigkeit an die Mähwerkwand geschweißt.
Die abgerundeten Ecken des gestanzten Mähwerks verteilen die Schlagbeanspruchung besser und verringern die potenzielle Gefahr, dass der Mäher gegen Bäume, Steine, Randsteine und andere starre Hindernisse stößt.
Die tiefe Mähwerkbauweise mit nur 14 cm sorgt für einen ausgezeichneten Luftstrom, damit das Material schnell und effizient verarbeitet werden kann.
Schnitthöhen von 2,5 cm bis 12,7 cm in 1,3-cm-Stufen ermöglichen dem Fahrer die Abstimmung auf alle Mähbedingungen.

Spezielle Leitblechgestaltung stellt das Gras vor dem Schneiden auf, was eine einheitliche Länge und ein gleichmäßiges Schnittbild erzeugt:

Leitbleche verhindern Verklumpen, Auswurf und Schwaden.
Eine breitere Auswurföffnung ermöglicht eine gleichmäßigere Grasschnittverteilung, um bei allen Bedingungen ein gleichmäßiges Erscheinungsbild zu erreichen.

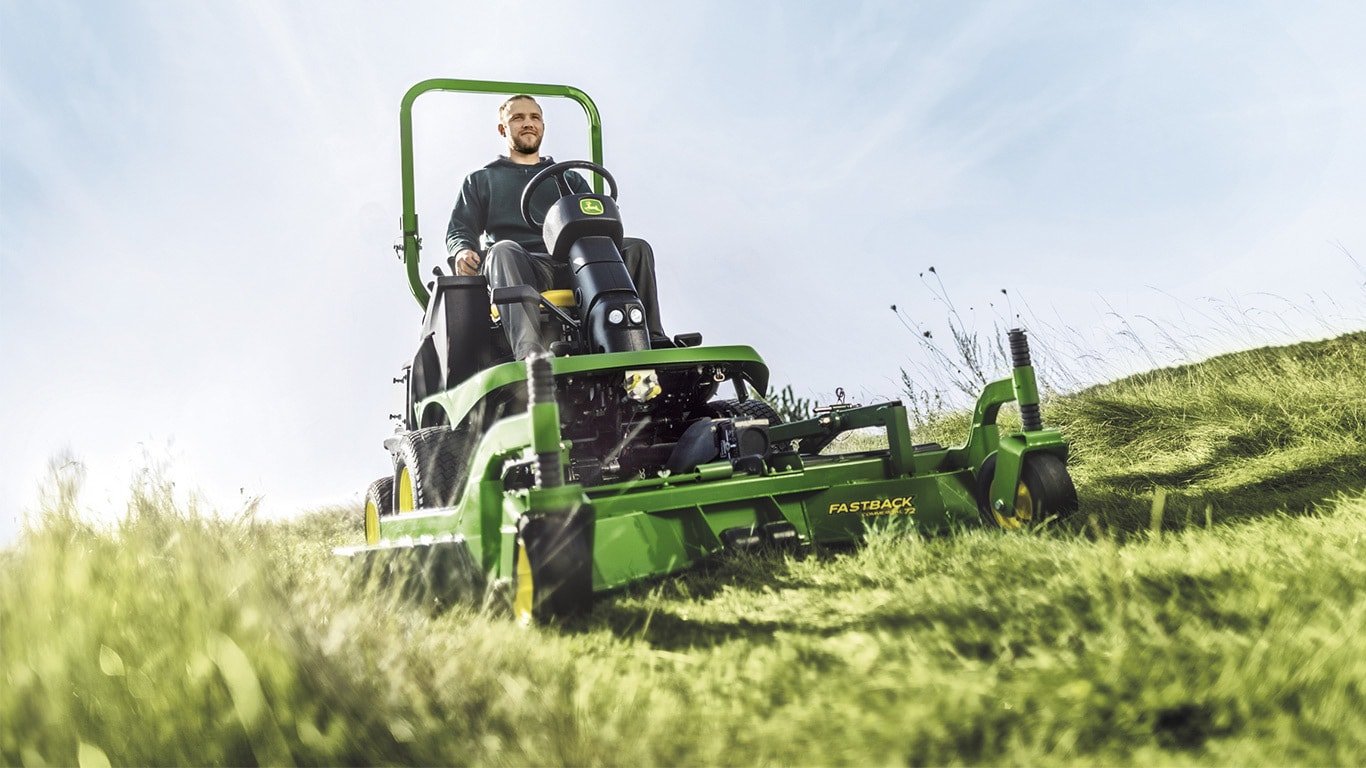

157 cm breites Fastback Mähwerk

Der 157 cm breite Fastback Mäher mit Heckauswurf eignet sich ideal für:

Bereiche, in denen sich Personen befinden
- Schulen
- Parks
- Spielplätze
- Verkehrsbereiche (Straßen, Fahrbahnränder etc.)
Bedingungen und Anwendungen:
- Bereiche mit langem Gras und Unkraut
- Bereiche, wo ein weite Verteilung von Gras (Parkbereiche, Fahrbahnränder etc.) nicht so stört
Öffentliche Ausschreibungen, die einen Mäher mit Heckauswurf verlangen.

Hauptmerkmale des 157 cm breiten Mähwerks mit Heckauswurf umfassen:

Das Mähwerk wurde aus 4,6 mm dickem Stahl der Stärke 7 gebaut, um dem anspruchsvollen Gebrauch professioneller und gemeindlicher Mähanwendungen standzuhalten.
Das Mähwerk verfügt über ein patentiertes Leitblechsystem, das Verklumpen und Schwaden reduziert, und
über eine Verarbeitung, die Mäher mit Heckauswurf von Wettbewerbern nicht erreichen.
Das Riemenantriebssystem besitzt eine leicht einstellbare Spannvorrichtung.
- Durch Einsatz eines Federsystems wird die Gefahr der Überspannung beseitigt, was für eine lange Lebensdauer des Riemens und ausgezeichnete Leistung über die ganze Saison sorgt.
Für eine einfache Wartung und Instandhaltung kann das Mähwerk in die senkrechte verriegelte Wartungsstellung gedreht werden.
Das tiefe Mähwerk sorgt für einen besseren Luftstrom, sodass mehr Material verarbeitet werden kann.
Der Bediener kann mit jeder Seite mähen.
- Das zweiseitige Mähen erhöht die Produktivität des Bedieners.
Schnitthöhen von 2,5 cm bis 15,2 cm in 1,3-cm-Stufen ermöglichen dem Fahrer die Abstimmung auf alle Mähbedingungen.
Tasträder, Rollen oder seitlich montierte Gleitkufen heben das Mähwerk über unebene Flächen und sorgen für ein ordentliches Erscheinungsbild.
Doppelt umschlossene Grasnarben-Schutzräder bieten erhöhte Langlebigkeit.
Einfaches Hub- und Verriegelungssystem für Wartungszwecke.
Den serienmäßigen halbpneumatischen Nachlauf-Stützräder geht bei Reifenpannen nicht gleich die Luft aus.
Die Spindeln können ohne Entfernen des Riemenschutzes geschmiert werden.
Kaltgeschmiedete, stabile 2,5-cm-Spindeln für eine lange Lebensdauer.
- Für mehr Robustheit wärmebehandelt

183 cm (72 Zoll) breites 7-Iron PRO Mähwerk mit Seitenauswurf

183 cm (72 Zoll) breites 7-Iron Pro Mähwerk mit Seitenauswurf

Leistungsmerkmale:

Das neu konstruierte vordere Leitblech führt den Luftstrom und das Schnittgut besser.
Die verstärkte Spindelaufnahme bietet noch größere bauliche Langlebigkeit.
Durch die verstellbaren Grasnarben-Schutzräder werden die Mäharbeiten sanfter.
Den serienmäßigen halbpneumatischen Nachlauf-Stützrädern geht bei Reifenpannen nicht gleich die Luft aus.

Der Mäher ist darauf ausgelegt, außergewöhnliche Schnittqualität bei höheren Fahrgeschwindigkeiten zu bieten:

Das Mähwerk wird aus schwerem 7er Stahl mit einer Dicke von 4,6 mm aus einem Stück ausgestanzt, um die Anzahl der Schweißnähte zu minimieren und eine glatte Unterseite mit weniger scharfen Kanten zu erhalten, damit sich weniger Material ansammelt.
- Bietet Präzisionsbauteile und lange Lebensdauer des Mähwerks
- Einteiliges Stahlteil bedeutet keine Schweißnahtbrüche
- Bietet eine glatte Unterseite ohne Ecken, was Materialansammlung verringert
Eine stabile 1,9-cm-Stahlstange wurde für zusätzliche Festigkeit an die Mähwerkwand geschweißt.
Die abgerundeten Ecken des gestanzten Mähwerks verteilen die Schlagbeanspruchung besser und verringern die potenzielle Gefahr, dass der Mäher gegen Bäume, Steine, Randsteine und andere starre Hindernisse stößt.
Die tiefe Mähwerkbauweise mit nur 14 cm sorgt für einen ausgezeichneten Luftstrom, damit das Material schnell und effizient verarbeitet werden kann.
Schnitthöhen von 2,5 cm bis 12,7 cm in 1,3-cm-Stufen ermöglichen dem Fahrer die Abstimmung auf alle Mähbedingungen.

Spezielle Leitblechgestaltung stellt das Gras vor dem Schneiden auf, was eine einheitliche Länge und ein gleichmäßiges Schnittbild erzeugt:

Leitbleche verhindern Verklumpen, Auswurf und Schwaden.
Eine breitere Auswurföffnung ermöglicht eine gleichmäßigere Grasschnittverteilung, um bei allen Bedingungen ein gleichmäßiges Erscheinungsbild zu erreichen.

183 cm breites Fastback Mähwerk

Das 183 cm breite Mähwerk mit Heckauswurf eignet sich ideal für:

Bereiche, in denen sich Personen befinden
- Schulen
- Parks
- Spielplätze
- Verkehrsbereiche (Straßen, Fahrbahnränder etc.)
Bedingungen und Anwendungen:
- Bereiche mit langem Gras und Unkraut
- Bereiche, wo ein weite Verteilung von Gras (Parkbereiche, Fahrbahnränder etc.) nicht so stört
Öffentliche Ausschreibungen, die einen Mäher mit Heckauswurf verlangen.

Hauptmerkmale des 183 cm breiten Mähwerks mit Heckauswurf zählen:

Das Mähwerk ist aus 4,6 mm dickem Stahl der Stärke 7 gemacht, um dem fordernden Gebrauch professioneller und gemeindlicher Mähanwendungen standzuhalten.
Das Mähwerk verfügt über ein patentiertes Leitblechsystem, das Verklumpen und Schwaden reduziert, und
über eine Verarbeitung, die Mäher mit Heckauswurf von Wettbewerbern nicht erreichen.
Das Riemenantriebssystem besitzt eine leicht einstellbare Spannvorrichtung.
- Durch Einsatz eines Federsystems wird die Gefahr der Überspannung beseitigt, was für eine lange Lebensdauer des Riemens und ausgezeichnete Leistung über die ganze Saison sorgt.
Für eine einfache Wartung und Instandhaltung kann das Mähwerk in die senkrechte verriegelte Wartungsstellung gedreht werden.
Das tiefe Mähwerk sorgt für einen besseren Luftstrom, sodass mehr Material verarbeitet werden kann.
Der Bediener kann mit jeder Seite mähen.
- Das zweiseitige Mähen erhöht die Produktivität des Bedieners.
Schnitthöhen von 2,5 cm bis 15,2 cm in 1,3-cm-Stufen ermöglichen dem Fahrer die Abstimmung auf alle Mähbedingungen.
Bodenführungsräder, Rollen oder seitlich montierte Gleitkufen heben das Mähwerk über unebene Flächen und sorgen für ein ordentliches Erscheinungsbild.
Doppelt umschlossene Grasnarben-Schutzräder bieten erhöhte Langlebigkeit.
Einfaches Hub- und Verriegelungssystem für Wartungszwecke.
Den serienmäßigen halbpneumatischen Nachlauf-Stützräder geht bei Reifenpannen nicht gleich die Luft aus.
Die Spindeln können ohne Entfernen des Riemenschutzes geschmiert werden.
Kaltgeschmiedete, stabile 2,5-cm-(1-Zoll-)Spindeln für eine lange Lebensdauer.
- Für mehr Robustheit wärmebehandelt
Gemäß europäischen Vorschriften (CE) zertifiziert

183 cm (72 Zoll) breites 7-Iron V-Flex Profi-Mähwerk mit Seitenauswurf

(HINWEIS: nicht verfügbar für Region 2.)

183 cm (72 Zoll) breites 7-Iron V-Flex Mähwerk

Das 183 cm (72 Zoll) breite 7-Iron V-Flex Mähwerk eignet sich für alle, die ein Sichelmähwerk brauchen, das Bodenwellen und Hügeln in holprigen oder unebenen Bereichen folgen kann:

Golfplätze
Sportstätten
Parks und Erholungsstätten
Städtische Betriebe (Gemeinden)

Das V-Flex Mähwerk ist aus 4,6 mm (0,179 Zoll) dickem Stahl der Stärke 7 gebaut:

Zusätzliche Festigkeit, um dem fordernden Gebrauch auf dem Golfplatz standzuhalten.

Das Mähwerk verfügt über ein patentiertes, senkrechtes Riemenantriebssystem, mit dem das Mähwerk 20 Grad über und unter dem Mittelpunkt gelagert werden kann. Diese Konstruktion ermöglicht auch, dass Riemen sauber bleiben und verhindert, dass der Riemen in der Bewegung gedehnt und verdreht wird.

Technische Daten des Mähwerks

	152 cm (60 Zoll) breites 7-Iron PRO mit Seitenauswurf	157 cm (62 Zoll) breites Fastback mit Heckauswurf	183 cm (72 Zoll) breites 7-Iron PRO mit Seitenauswurf	183 cm (72 Zoll) breites Fastback mit Heckauswurf	183 cm (72 Zoll) breites 7-Iron V-Flex mit Seitenauswurf Hinweis: nicht für Region 2.
Gauge (Dicke)	7 Gauge, 4,6 mm (0,179 Zoll)	7 Gauge, 4,6 mm (0,179 Zoll)	7 Gauge, 4,6 mm (0,179 Zoll)	7 Gauge, 4,6 mm (0,179 Zoll)	7 Gauge, 4,6 mm (0,179 Zoll)
Schnitthöhe	2,5 bis 15,2 cm (1 bis 6 Zoll)	2,5 bis 15,2 cm (1 bis 6 Zoll)	2,5 bis 15,2 cm (1 bis 6 Zoll)	2,5 bis 15,2 cm (1 bis 6 Zoll)	2,5 bis 15,2 cm (1 bis 6 Zoll)
Typ Nachlauf-Stützrad	Halbpneumatisch	Halbpneumatisch	Halbpneumatisch	Halbpneumatisch	Pneumatisch
Bodenführungsräder	Ja vorne und hinten	Ja vorne und hinten	Ja vorne und hinten	Ja vorne und hinten	Ja vorne und hinten
Pendelbewegung des Mähwerks relativ zum Bodenniveau	+/- 15 Grad	+/- 15 Grad	+/- 15 Grad	+/- 15 Grad	+/- 15 Grad
Seitliche Neigung des Mähwerks	+/- 8 Grad	+/- 8 Grad	+/- 8 Grad	+/- 8 Grad	+/- 8 Grad
Mähwerk werkseitig eingebaut	Nein	Nein	Nein	Nein	Nein
Benötigte Zeit für eine Person zum Anbauen oder Entfernen des Mähwerks (ohne Werkzeuge)	10 Minuten	10 Minuten	10 Minuten	10 Minuten	10 Minuten
Zeit zum Ändern der Schnitthöhe	3 Minuten ohne Werkzeuge	3 Minuten ohne Werkzeuge	3 Minuten ohne Werkzeuge	3 Minuten ohne Werkzeuge	3 min ohne Werkzeuge
Riementyp	Kevlar®-Riemen	Kevlar-Riemen	Kevlar-Riemen	Kevlar-Riemen	Kevlar-Riemen
Riemenschutztyp	Kunststoff	Kunststoff	Kunststoff	Kunststoff	Kunststoff
Zeit zum Entfernen oder Anbringen des Riemenschutzes	2 min oder weniger	2 min oder weniger	2 min oder weniger	2 min oder weniger	2 min oder weniger
Schildtyp	Hoher Hub	Mittlerer Hub	Hoher Hub	Mittlerer Hub	Mittlerer Hub
Geschwindigkeit der Mähmesserspitzen	5486 m/min (18000 Fuß pro Minute)	4877 m/min (16000 Fuß pro Minute)	5486 m/min (18000 Fuß pro Minute)	4877 m/min (16000 Fuß pro Minute)	4877 m/min (16000 Fuß pro Minute)
Geschwindigkeit der Mähmesserspitzen (R2)	4,3 km/min (14200 Fuß pro Minute)	4,3 km/min (14200 Fuß pro Minute)	4,3 km/min (14200 Fuß pro Minute)	4,3 km/min (14200 Fuß pro Minute)	nicht verfügbar
Spindeln	3	3	3	3	3
Mähwerk seitlich waagrecht, wenn angehoben	Ja	Ja	Ja	Ja	Ja
Auswurf	Seitlich	Hinten	Seitlich	Hinten	Seitlich
Mähbreite	152 cm (60 Zoll)	157 cm (62 Zoll)	183 cm (72 Zoll)	183 cm (72 Zoll)	183 cm (72 Zoll)
Gesamtbreite (Auswurfschacht abgesenkt)	188 cm (74 Zoll)	163 cm (64 Zoll)	218 cm (86 Zoll)	188 cm (74 Zoll)	188 cm (74 Zoll)
Gewicht	---	---	---	---	---

Der Zapfwellenantrieb ist für ein schnelles Wechseln von Geräten leicht zugänglich

Zapfwelle des Frontmähers

Die unabhängige Zapfwelle treibt ein Mähwerk, eine Kehrmaschine oder eine zweistufige Schneefräse an:

Die Zapfwelle kann für höhere Produktivität im laufenden Betrieb ein- und ausgekuppelt werden.
Die hydraulische Zapfwellenkupplung verfügt über ein Verzögerungs-Überdruckventil für sanftes Einrücken.
Die Nasskupplungsbauweise bietet eine lange Lebensdauer.
Die Zapfwelle ist leicht zugänglich.

Reifen sind auf die Größe der Maschine und Breite des Mähers abgestimmt

1550, 1570, 1575 Reifen

Reifen

Standardantriebsräder:

23x10,5-12 oder 23x8,5-12 (1550, 1570)
23x10,5-12 (1575)

Standardlenkräder: 18x8,5-10 (Allradantrieb)

1580, 1585 Reifen

Standardantriebsräder: 26x12-12, 6 PR Antriebsräder (1580, 1585)

Standardlenkräder: 20x10,00-10, 6 PR Lenkräder (1580, 1585)

Optionale Mulch-Einbausätze machen die Mähwerke vielseitiger

Üblicher Mulch-Einbausatz

Die Einbausätze wandeln die 152 cm (60 Zoll) und 183 cm (72 Zoll) breiten 7-Iron™ PRO Mähwerke mit Seitenauswurf in Mulchgeräte für Gras und Blätter um.

Die Mulch-Einbausätze umfassen Mulchmesser, Leitbleche, Schlussabdeckungen und Befestigungsteile.

Ähnliche Mulch-Einbausätze sind ebenso für die 158 cm (62 Zoll) und 183 cm (72 Zoll) breiten Fastback Mähwerke erhältlich.

Mähwerk	BTC10669	Mulchkit für 60" Seitenauswurf
Mähwerk	BTC10670	Mulchkit für 72" Seitenauswurf
Mähwerk	BTC10545	Mulchkit für 62" Heckauswurf
Mähwerk	DMB210099	Mulchkit für 72" Heckauswurf

Einfach zu bedienende Bedienelemente maximieren Produktivität

Frontmäher 1570 beim Mähen von hohem Gras

Frontmäher 1575

Manövrierfähigkeit:

Wenderadius von 33 cm (13 Zoll)
Ungeschnittener Kreis von 71,1 cm (28 Zoll) bei 183 cm (72 Zoll) breitem 7-Iron™ PRO Mähwerk
Mähwerk versetzt und nach hinten gezogen
Trimm-Fähigkeit nach dem Prinzip „Heck-folgt-dem-Mähwerk“ mit dem 183 cm (72 Zoll) breiten Mähwerk mit Seitenauswurf
Die gelenkten Räder bleiben in der vom Mähwerk geschnittenen Spur, was wendiges Arbeiten ermöglicht, ohne dass das Heck der Maschine Mähhindernisse berührt

Bedienelemente (1570 abgebildet)

Hauptbremse/Fußpedale für die Fahrtrichtung

Hydrostatische Servolenkung bietet die folgenden Vorteile:

Einfaches Wenden der Maschine, für weniger Ermüdungserscheinungen des Fahrers
Schnelles Wenden – zwei Drehungen von Anschlag zu Anschlag – für exzellente Produktivität

Die Lenkkonsole bietet Folgendes:

Handgas
Zündschalter
Schalter für Fahrscheinwerfer

Getriebeschalthebel, Gruppenschalthebel und Hebel für Allradantrieb bei Bedarf (1585 abgebildet)

Bedienelemente darunter Hebel für den Zusatzhydrauliksatz mit doppeltem Steuerschieber (1585 abgebildet)

Konsoleninformationen/Warnlampen umfassen Folgendes:

Betriebsstundenanzeige
Batterieladeanzeige
Motoröldruck
Motorkühlmitteltemperatur
Hydrauliköl überhitzt
Luftvorwärmung
Beleuchtung
Anzeige für Zapfwellenbetrieb

Frontmäher 1550

Zwei Fußpedale:

Der Fahrer kann Geschwindigkeit und Fahrtrichtung einfach mit dem Fuß regeln
Hält beide Hände frei zum Lenken und Bedienen der Maschine

Hauptbremse (Feststellbremse):

Bietet Bremskraft auf beide Antriebsräder
Ausrücken der Heckzapfwelle
Abschalten der optionalen Geschwindigkeitsautomatik
Auch zur Verwendung für die Feststellbremse

Separate Kurvenbremsen und Differenzialsperre

Separate Kurvenbremsen:

Bietet zusätzliche Traktion bei Tätigkeiten an Hügeln
Ideal für enge Mähstellen
Die Lenkbremsen dienen in Kombination mit den hydrostatischen Pedalen dazu, die Manövrierfähigkeit zu erhöhen.

Differenzialsperre

Sperrt beide Frontantriebsräder für extra Traktion gleichzeitig
Einfach mit dem linken Fuß zu betätigen

Allradantriebshebel (1570 abgebildet)

Bedienhebel zum Heben des Mähwerks

Vierradantrieb-Bedienhebel (beim 1550, 1570, 1575, 1580 und 1585 serienmäßig)

Bedienhebel für Allradantrieb:

Der Fahrer kann bei den Modellen 1550, 1570 und 1575 zwischen zuschaltbarem oder permanentem Allrad wählen
Der Fahrer kann bei den Modellen 1580 und 1585 zwischen zuschaltbarem oder permanentem Allrad und permanentem Zweiradantrieb wählen

Elektronische Geschwindigkeitsfixierung (optional):

Vorteilhaft beim Mähen offener Flächen oder beim Transport

Der linke Bedienhebel ist für den Fahrer mit der rechten Hand leicht zu erreichen.

1585 mit Bedienhebeln für den Zusatzhydrauliksatz mit doppeltem Steuerschieber

Der Zweiradantrieb-Getriebeschalthebel gehört beim 1580 und 1585 zur Serienausstattung.

Sicherheitsstartsystem schützt den Fahrer und umstehende Personen

1550 beim Mähen von Gras

TerrainCut™ Frontmäher verfügen über ein Fahreranwesenheits-Erkennungssystem.

Zum Anlassen des Motors müssen die folgenden Bedingungen erfüllt sein:

Die Hauptbremse muss gedrückt oder die Feststellbremse verriegelt sein; die hydrostatischen Fußpedale befinden sich dann in Neutralstellung
Die Zapfwelle muss abgeschaltet sein
Der Zündschlüssel muss gedreht werden

Wenn der Motor läuft und der Fahrer seinen Sitz verlässt, schaltet eine Sicherheitssperre automatisch Motor und Zapfwelle ab. Um den Motor in Betrieb zu halten, muss der Fahrer die Zapfwelle ausschalten und die Feststellbremse betätigen, bevor er absteigt.

Kipplenkung und Scheinwerfer gehören zur Serienausstattung

Dreiteilige Lenksäule

Die dreiteilige Lenksäule bietet Folgendes:

Einfacher Zugang zum Lenkventil und den elektrischen Bauelementen
Bessere Anpassung und Erscheinungsbild
Leichte Einstellung für alle Körpermaße
Standard-Halogenscheinwerfer mit 50 W

Kipplenkung

Neigbare Lenksäule (1550 abgebildet)

Der Fahrer kann die neigbare Lenksäule in die für ihn bequemste Position bringen:

Mehr Platz für bequemes Ein- und Aussteigen
Mehr als 38,1 cm (15 Zoll) Neigungsweg
In Verbindung mit dem Sitz bietet sie Fahrern aller Körpergrößen Platz

Komfortabel zu erreichende Bremsen und Differenzialsperre für maximale Produktivität

Nassscheibenbremsen/Differenzialsperre

Nassscheibenbremsen gehören zur Standardausstattung:

Mit positivem Bremsvermögen und langer Lebensdauer
Minimale Einstellung erforderlich
Die einzelnen Wendebremsen befinden sich links auf der Fahrerplattform

Die Differentialsperre ist ebenfalls serienmäßig eingebaut:

Sperrt beide Frontantriebsräder bei Bedarf für extra Traktion gleichzeitig
Das Pedal ist leicht zugänglich platziert, so dass der Fahrer mit dem linken Fuß die Differenzialsperre aktivieren kann, während er Geschwindigkeit und Richtung (vorwärts und rückwärts) mit dem rechten Fuß hält

Benutzerfreundliche 12-V-Steckdose

12-V-Steckdose

An der 12-V-Steckdose können Sendeempfänger und Mobiltelefone, die professionelle Mäherfahrern gern verwenden, aufgeladen werden.

Die Steckdose ist unten an der Sitzvorderseite leicht zu erreichen.

Zertifizierung stellt Konformität mit Sicherheitsnormen sicher

Überrollschutzrahmen

Die TerrainCut Frontmäher entsprechen den Sicherheitsvorschriften der ANSI B71.4 2004 und ISO 5395.

Der Überrollschutz entspricht der Schutzvorschrift 1928.51 der Bundesbehörde Occupational Safety and Health Administration (OSHA) in den USA und der ISO 2.

Sitzoptionen des Frontmähers bieten mehr Komfort für lange Arbeitstage

Mit dem Wissen, dass Fahrerkomfort die Produktivität steigert, hat John Deere die Frontmäher TerrainCut™ so komfortabel wie möglich konstruiert.

Fahrerkomfort verbessert die Produktivität. Die TerrainCut Frontmäher mit offener Fahrerplattform können mit verschiedenen Sitzoptionen ausgestattet werden, die über Funktionen und Merkmale für hohen Fahrerkomfort verfügen.

Serienmäßiger Komfortsitz

Deluxe-Komfortsitz

Deluxe-Komfortsitz (nicht verfügbar für Region 2)

Sitz mit Längsverstellung sowohl für kleine als auch große Fahrer
Serienmäßig verstellbare Armlehnen

Einstellbarer gefederter Komfortsitz

Der einstellbare gefederte Komfortsitz bietet Folgendes:

Längsverstellung sowohl für kleine als auch große Fahrer
Zusätzliche Einstellung auf das Gewicht des Fahrers von 45,4 kg (100 Pfund) bis 122,5 kg (270 Pfund)
Ergonomisch gestaltete Polster
Winkel der Rückenlehne ist verstellbar von 5 Grad bis 15 Grad
Einstellbare Lendenwirbelstütze
Verstellbare Armlehnen

Weitere Komfortmerkmale umfassen:

Standard-Getränkehalter

Luftgefederter Sitz

Der Sitz mit Luftfederung minimiert die Schwingungen, die beim Betrieb des Frontmähers entstehen. Dieser Sitz kann mühelos auf die individuellen Bedürfnisse des Fahrers eingestellt werden und bietet eine vollständig pneumatische Federung mit minimaler Restschwingung.

Der Sitz ermöglicht eine effektive Entlastung des Rückens mit breiten, ergonomisch geformten Polstern. Rückenlehnenwinkel, Höhe, Armlehnen und Lendenwirbelstütze sind verstellbar.

Einstellhebel der Luftfederung

Luftgefederte, einstellbare Lendenwirbelstütze

Merkmale des luftgefederter Sitzes:

Einstellung des Rückenlehnenwinkels – die Rückenlehne wird mit einem Hebel links unten am Sitz verstellt.
Verstellbare Winkel der Armlehnen – jede Armlehne kann individuell eingestellt werden.
Einstellung der Lendenwirbelstütze – ermöglicht eine Anpassung des Rückenlehenpolsters.
Einstellung der Luftfederung – Hebel am Unterteil des Sitzes nach oben ziehen, um den Sitz nach oben zu pumpen. Hebel nach unten drücken, um den Sitz abzusenken.
Längsverstellung – der Sitz lässt sich mit dem Hebel unter dem Sitz vor- und zurückschieben.

Hauptvorteile für den Fahrer sind:

Bietet maximalen Fahrkomfort und Qualität, dadurch Minimierung von Ermüdungserscheinungen des Fahrers
Bessere Dämpfung von niederfrequenten Schwingungen als mechanische Federungen

Integrierte Wartungsfreundlichkeit zur Verringerung von Wartungskosten und Erhöhung der Zuverlässigkeit

Motorhaube

Großer Bereich der Motorhaube mit Sieben

Haubenverriegelung

Die Motorhaube umfasst einen großen Bereich mit Sieben:

Minimiert die Materialmenge, die in die Kühler gelangen kann
Minimiert notwendige Reinigungen der Motorhaubensiebe

Die Haubenverriegelung hält die Motorhaube sicher an ihrem Platz und bietet eine optimale Abdichtung:

Eine einzelne Haubenverriegelung befindet sich auf der Motorhaube hinter dem Sitz.

Die Motorhaube lässt sich nach hinten öffnen

Integrierter Zugang für die Wartung

Der integrierte Zugang für die Wartung stellt sicher, dass die tägliche Wartung durchgeführt wird, um die Spitzenleistung der Maschine zu aufrechtzuerhalten.

Die Haube lässt sich nach hinten öffnen und gibt Folgendes frei:

Motor
Öl- und Kraftstofffilter
Hydraulikölkühler
Kühlerprüfung/-befüllung

Die Haube kann nötigenfalls vollständig abgenommen werden. Der Sitz lässt sich für den Zugang zu Luftfilter, Sicherungsleiste, Motoröl-Messstab und Vorderseite des Motors nach vorne schwenken.

Entriegelungsknopf für Kondensator

Kondensator für Reinigung nach hinten geneigt

Mit leicht zu drehenden Knöpfen werden der Kondensator der Klimaanlage (nur 1575 und 1585), Kraftstoff- und Hydraulikölkühler für die Reinigung zwischen Kondensator und Kühlern sowie dem Motorkühler nach hinten geneigt.

Wartungsabdeckung der Fußplattform

Entfernbare Fußplattform

Die Platte an der Fußplattform kann für den Zugang zu Getriebe, Zapfwelle und den meisten Gestängen entfernt werden.

An der Unterseite der Platte befindet sich ein leicht abzulesender Wartungsaufkleber:

Bietet Zugang zur Antriebswelle für einfaches Koppeln beim Wechseln von Anbaugeräten
Dadurch wird die Wartung mit größerer Wahrscheinlichkeit zum optimalen Zeitpunkt durchgeführt und so höchste Leistung und Zuverlässigkeit sichergestellt

Platte an Fußplattform entfernt

Das Entfernen der Fußplattform bietet einen bequemen Zugang zur Antriebswelle, die das Mähwerk, die Schneefräse und Kehrmaschine antreibt:

Macht das Wechseln von einem Frontanbaugerät zu einem anderen einfacher und bequemer

Hydraulikschläuche verfügen über wiederverwendbare Verschraubungen mit O-Ring-Dichtung:

Die Verschraubungen mit O-Ring-Dichtung dichten zur Verhinderung von Leckagen bei einem geringeren Drehmoment ab.
Die Verschraubungen können von einem beschädigten Schlauch entfernt und an einem anderen Schlauch angebracht werden.
Ausfallzeit und Reparaturkosten werden erheblich gesenkt.

Drehfunktion zum Warten

RFS Wartungsverriegelung

Eine Drehfunktion zum Warten erleichtert den Zugang für die Reinigung und Instandhaltung der Mähwerke:

Mit dem Verriegelungsstift kann das Mähwerk für die Wartung in seiner Position verriegelt werden, um sicherzustellen, dass das Mähwerk zur Reinigung oder Wartung an seinem Platz gehalten wird.
Die oben zu schmierenden Schmiernippel der Spindeln sind ohne Entfernen der Riemenabdeckungen zugänglich.

Anhängerfunktionen führen zu weniger Zeit- und Kostenaufwand beim Transport von Geräten

Frontmäher 1550 TerrainCut™

Frontmäher 1570 mit angehobenem Mähwerk

Anhängerfunktionen wurden für mehr Komfort baulich integriert:

An der Vorder- und Hinterseite der Maschine befinden sich integrierte Zurrpunkte.
26-Grad-Hub des Mähwerks schafft auch die steilsten Anhängerrampen für leichtes Verladen.
Rotate For Service™ (RFS) Mähwerke benötigen weniger Platz beim Transport auf Anhängern und lassen so mehr Platz für weitere wichtige Maschinen.

Mähwerk in RFS-Position

Geschweißter Rahmenaufbau aus hochfestem Stahl

Hochfest, Stahlrohrrahmen

Der revolutionäre hochfeste, geschweißte Stahlrohrrahmen bietet Langlebigkeit und ermöglicht, dass wichtige Bauteile weiter unten in der Maschine positioniert werden können:

Die Konstruktion führt zu einem niedrigeren Schwerpunkt für bessere Stabilität und Traktion an Hügeln und in Hanglagen.
Die Überrollaufbauten sind integrale Bestandteile des Rahmens.

Robuste Konstruktion

Merkmale der Langlebigkeit am Rahmen umfassen:

Wärmebehandelte Achsen aus Gusseisen mit 3,15-cm-(1,24-Zoll-)Achsschenkelbolzen
Interne Nassscheibenbremsen
Hydraulische Zapfwellenkupplung mit Bremse
- Bietet sanftes Einrücken und lange Lebensdauer
Hydrostatölkühler
Hydraulikverschraubungen mit O-Ring-Dichtung
Integrierte Frontzapfwelle
Abgedichtete Relais und Elektroanschlüsse
Leistungsstarke Doppel-Hydraulikzylinder
Buchsen für Hubarm aus Sphäroguss
Hintere Stoßstange aus Gusseisen

Hydrostatisches Hochleistungs-Getriebe für maximale Zuverlässigkeit

30-cm³-Getriebe von Kanzaki

Das Kanzaki® Getriebe mit 30 cm³ sorgt für einen zuverlässigen Betrieb.

Merkmale für die Langlebigkeit umfassen Folgendes:

Das hydrostatische Hochleistungs-Getriebe bietet maximale Leistung und Zuverlässigkeit sowie minimale Wartungskosten.
Die Ladepumpe wird für eine effiziente Förderung des Öls zum Getriebe eingesetzt.
Der Ölkühler erhält eine optimale Temperatur des Getriebeöls für eine überlegene Leistung und längere Lebensdauer des Getriebes unter den anspruchsvollsten Betriebsbedingungen aufrecht.
Die maximale Vorwärtsfahrgeschwindigkeit beträgt 19,3 km/h (12 Meilen pro Stunde) auf dem 1550, 1570 und 1575 sowie 24,1 km/h (15 Meilen pro Stunde auf dem 1580 und 1585.
Die selbstentlüftende Ausführung hält Luft außerhalb des Systems.

Kanzaki ist eine Marke der Kanzaki Kokyukoki Manufacturing Company.

Mechanischer Hinterradantrieb mit zwei Funktionen für optimalen Einsatz des Allradantriebs

Mechanische Hinterradantriebsachse

Mechanischer Hinterradantrieb ist als Serienausstattung verfügbar (1550, 1570, 1575, 1580, 1585):

Zuschaltbarer Allradantrieb lässt sich nach Bedarf ein- und ausschalten.
- Gleichbleibende maximale Trimm-Fähigkeit
- Bietet bessere Kraftstoffeffizienz als permanenter Allradantrieb
- Weniger Verschleiß des Lenkrads als bei permanentem Allradantrieb
- Erhöht Traktion und Trimm-Fähigkeit, damit ein unerfahrener Bediener wie ein Profi mähen kann
- Funktioniert nur beim Vorwärtsfahren
Permanenter Allradantrieb ist stets eingeschalten.
- Kann im laufenden Betrieb ein- oder ausgekuppelt werden
- Bietet maximale Traktion und Tragfähigkeit bei schlechten Bedingungen
- Funktioniert beim Rückwärts- als auch Vorwärtsfahren
Zweiradantriebsposition für 1580 und 1585 mit Getriebe mit zwei Drehzahlen verfügbar.
- Kuppelt die Hinterachse bei hohen Fahrgeschwindigkeiten aus

Zwillings-Antriebsräder sind für eine optimale Leistung bei anspruchsvollen Bedingungen erhältlich (nur 1550 und 1570)

Zwillings-Antriebsräder

23X8,5-12 Zwillings-Antriebsräder sind für größere Stabilität in Hanglagen, Tragfähigkeit auf weichem Boden und verminderte Bodenverdichtung erhältlich.

Darüber hinaus können Einzelantriebsräder zur Abstimmung auf die Mähbedingungen in schmale oder breite Position gestellt werden.

HINWEIS: Diese Reifen sind nur für die Modelle 1550 und 1570 erhältlich.

Mithilfe der nach dem Prinzip „Heck-folgt-dem-Mähwerk“ gebauten Konstruktion lassen sich Hindernisse bei Wendemanövern umgehen

„Heck-folgt-dem-Mähwerk“

Frontmäher 1550 mit 183 cm (72 Zoll) breitem Mähwerk

Trimmen nach dem Prinzip „Heck-folgt-dem-Mähwerk“ mit den 183 cm (72 Zoll) breiten Mähwerken. Die gelenkten Räder bleiben in der vom Mähwerk geschnittenen Spur, was wendiges Arbeiten ermöglicht, ohne dass das Heck der Maschine Mähhindernisse berührt.

Manövrierfähigkeit:

Wenderadius – 33 cm (13 Zoll)

Ungeschnittener Kreis – 71 cm (28 Zoll) bei 183 cm (72 Zoll) breitem PRO Mähwerk

Mähwerk für erhöhte Trimm-Fähigkeit versetzt

Roll-Gard™-Überrollschutz (ROPS) schützt Fahrer auf Mähern mit offener Fahrerplattform

Überrollschutz (aufgestellt)

Überrollschutz (umgeklappt)

Der klappbare Roll-Gard-Überrollschutz mit zwei Bügeln und der versenkbare Sicherheitsgurt gehören zur Serienausstattung.

Zum Mähen wie z. B. beim Trimmen unter Bäumen oder Büschen umklappbar

TerrainCut 1570Professionelle Mähtechnik

TEILEN

Lernen Sie Ihren neuen TerrainCut Frontmäher für jeden Einsatzort kennen

Hauptmerkmale
