TimberMatic Karten

TimberMatic Karten

TimberMatic Karten bietet den Fahrern eine Echtzeit-Produktionsansicht der Holzeinschlagfläche. Die von den Sensoren des Harvester erfassten Daten und die präzise Lokalisierung der gefällten Stämme mit GPS-Unterstützung werden vom Harvester automatisch auf die TimberMatic-Anwendung zur Nutzung durch den Rückezug übertragen.

Mit dem Update von TimberMatic erhält Maps neue Automatikfunktionen

TimberMatic Maps zeigt in Echtzeit die Anordnung und den Standort der Baumstämme und den Fortschritt der Arbeit am Einsatzort an.

Anordnung der Baumstämme und Standort

Anordnung der Baumstämme und Standort

Mit Maps erhält der Fahrer visuelle Informationen über die Anordnung der Baumstämme am Boden und über dessen Standort. Maps zeigt auch, auf welcher Seite der Wege sich die Baumstämme befinden. Wenn der Holzvollernter kein IBC 3,0 hat, erscheinen die Baumstämme in Form von Punkten.

AutoCollect

AutoCollect – automatische Registrierung von Ladungen

Maps zeigt die Lage und das Volumen des zu verladenden Holzsortiments an. Während des Transports der Ladungen wird der Fortschritt automatisch auf der Karte aktualisiert und die verladenen Stapel verschwinden von der Karte.

Produktionsübersicht

Aktualisierte Werkzeuge

Maps bietet zahlreiche Neuerungen, die dessen Nutzung erleichtern. Die Produktionsansicht gibt an, wie viel Prozent der fertigen Produktion aus Fäulnis-, Faser- oder Sägeholz besteht.

TimberMatic Karten

Echtzeit-Produktionsansicht

TimberMatic Karten bietet den Fahrern eine Echtzeit-Produktionsansicht der Holzeinschlagfläche.


Planung der Holzeinschlagfläche

Die angeleitete Planung der Holzeinschlagfläche

Die angeleitete Planung der Holzeinschlagfläche

Die angeleitete Planung der Holzeinschlagfläche im TimberMatic Karten unterstützt Sie bei der Umsetzung der im TimberManager erstellten Einschlagspläne. Wenn kein vorbereiteter Plan vorliegt, kann dieser auch direkt im TimberMatic Karten erstellt werden, und der Planungsassistent gibt dazu detaillierte Fahranweisungen. Wenn der Bereich im TimberMatic Karten gezeichnet wurde, ist es möglich die Holzsortimente und Gesamtvolumen für die gesamte Einschlagfläche zu prüfen.

Dank guter Planung der Lagerbereiche und exakter Terminierung der produzierten Holzsortimente kann der gesamte Produktions- und Logistikprozess optimiert werden. Die Einsatzzeiten der Maschine werden verbessert und der Harvesterfahrer kann seine Arbeiten besser planen. Durch geschickte Vorausplanung der Fahrstrecken lässt sich die zurückzulegende Strecke verkürzen, der Kraftstoffverbrauch senken und die Sichtbarkeit von Naturgebieten erhöhen.



Die angeleiteten Planungsphasen unterstützen den Maschinenfahrer bei der Arbeit. So lässt sich die Arbeit beschleunigen und die Erntequalität verbessern.

Phasen der Standortplanung

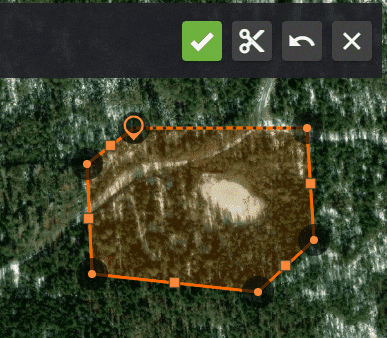

1. Schnittblock-Grenze

  • Sie können durch Hinzufügen von Punkten auf der Karte eine Grenze der Holzeinschlagfläche zeichnen und eine Schere nutzen, um ein Loch auszuschneiden. Sie können eine oder mehrere Flächen zeichnen.

2. Schutzgebiete

  • Sie können die Gebiete als Punkte, Linien oder Flächen auf der Karte markieren, um sie vor Holzeinschlag zu schützen.

3. Arbeitsbereiche

  • Durch Auswahl von Punkten, Linien oder Flächen auf der Karte können Sie Lagerbereiche  des Holzes kennzeichnen.

4. Hauptstrecke

  • Sie können die vorgeschlagenen Hauptrouten zwischen der Holzeinschlagfläche und dem Lagerbereich und quer über die Einschlagfläche einzeichnen, indem Sie Punkte auf der Karte hinzufügen.

5. Orte

  • Sie können Orte, auf die Sie aus Sicherheitsgründen oder aufgrund eines schwierigen Geländes etc. achten müssen, als Punkte, Linien oder Flächen auf der Karte kennzeichnen.

6. Fahrstreckennetz

  • Sie können einen Vorschlag für Fahrstrecke innerhalb der Holzeinschlagfläche mit einer Zeichenfunktion von Hand skizzieren.
    • Durch Hinzufügen von Punkten auf der Karte eine Holzeinschlagfläche zeichnen.
    • Eine Schere nutzen, um ein Loch auszuschneiden.
    • Gebiete auf der Karte markieren, um sie vor Holzeinschlag zu schützen.
    • Lagerbereiche des Holzes kennzeichnen.
    • Die vorgeschlagenen Hauptrouten einzeichnen.
    • Orte kennzeichnen, auf die Sie achten müssen.
    • Vorschlag für Fahrstrecke innerhalb der Holzeinschlagfläche skizzieren.

Hervorhebung der Sortimente, Sammeln und direkt hochladen, Naturgebieten markieren

Alle erweiternAlle ausblenden

Funktionen die den Fahrer unterstützen und die Produktivität erhöhen

Hervorhebung der Sortimente

starDie unterschiedlichen Holzsortimente können mit verschiedenen Farben hervorgehoben werden, indem sie als Favoriten markiert werden. Dies hilft dem Fahrer, die Sortimente auf der Ladefläche zu separieren und die Ladung so zusammenzustellen, dass sie bereits sortiert ist. Hierdurch wird der Entladevorgang erheblich beschleunigt.

Mit Hilfe von Sortierern, die für die Ladefläche zur Verfügung stehen, wird das Entladen gemischter Ladungen vereinfacht und die Produktivität erheblich gesteigert.

Auswahl der Fahrstrecke

roadSie können eine 10 m breite Strecke mit dem Streckenauswahlwerkzeug auswählen. Es ist nun außerdem möglich, eine schmalere Strecke auszuwählen.

Auswahlwerkzeug

handMit dem Auswahlwerkzeug können Flächen unterschiedlicher Größe ausgewählt werden. Der Auswahlradius des Hand-Symbols kann vergrößert oder verkleinert werden und Sie können den Bereich mit dem Radierwerkzeug bearbeiten. Sie können sogar die Fahrtstrecke aufzeichnen und mit dem Radiergummi korrigieren, wenn Sie versehentlich zusätzliche Baumstämme hinzugefügt haben.

Sammeln und direkt hochladen

white paperSie können die Baumstämme sammeln und direkt in dem System vermerken und so die Bestände der verschiedenen Holzsortimente auf einfache Weise einsehen. Selbst der Bestandsverlauf wird gespeichert.

Markierung von Naturgebieten

KarteDas Markieren von Naturgebieten ermöglicht dem Fahrer, dem System eine Warnung hinzuzufügen, sodass andere Fahrer, die dieselbe Strecke befahren, auf diese aufmerksam werden und entsprechend vorsichtig fahren können.

Die Kommunikation zwischen den Fahrern ist schnell, und alle auf demselben Einschlagplatz tätigen Fahrer wissen, was bereits erledigt wurde und was noch zu tun ist. Auch der Fahrer der nächsten Schicht weiß dann, wo er mit seiner Arbeit beginnen soll.

TimberMatic Karten

Der Fahrer kennzeichnet das beförderte Holz als in den Lagerbereich transportiert. Der Fahrer der nächsten Schicht weiß dann, wo er mit seiner Arbeit beginnen soll. Eine Schätzung des Volumens ist nicht erforderlich, und es wird auch in einem dunklen Wald kein einziger Stamm mehr übrig bleiben, denn auf der Karte sind verschiedene Sortimente bis hin zum einzelnen Stamm zu sehen, auch wenn dieser von Schnee bedeckt ist.

Der Rückezug Fahrer kann das gewünschte Sortiment aus einem bestimmten Bereich oder entlang einer Einschlagstrecke auswählen. Aus der Karte geht das genaue Volumen des Sortiments im gewählten Bereich hervor. Die Fahrer können auch spezielle Bereiche auf der Karte kennzeichnen. So kann z. B. weicher Boden bei der Planung der Fahrtstrecke vermieden werden.

TimberMatic Karten

Die Karte zeigt alle Sortimente bis zum einzelnen Stamm mit dem Einschlagstreckennetz. So werden die Planung der Arbeiten und die Wahl der besten Fahrstrecke sehr erleichtert.



TimberManager

Sie können den Ablauf des gesamten Lieferprozesses verbessern.

Der Auftragnehmer kann genaue Informationen über den Fortschritt am Arbeitsplatz einsehen. Die genauen Informationen über die Mengen auf dem Lagerplatz erleichtern die Planung der Holztransporte.
