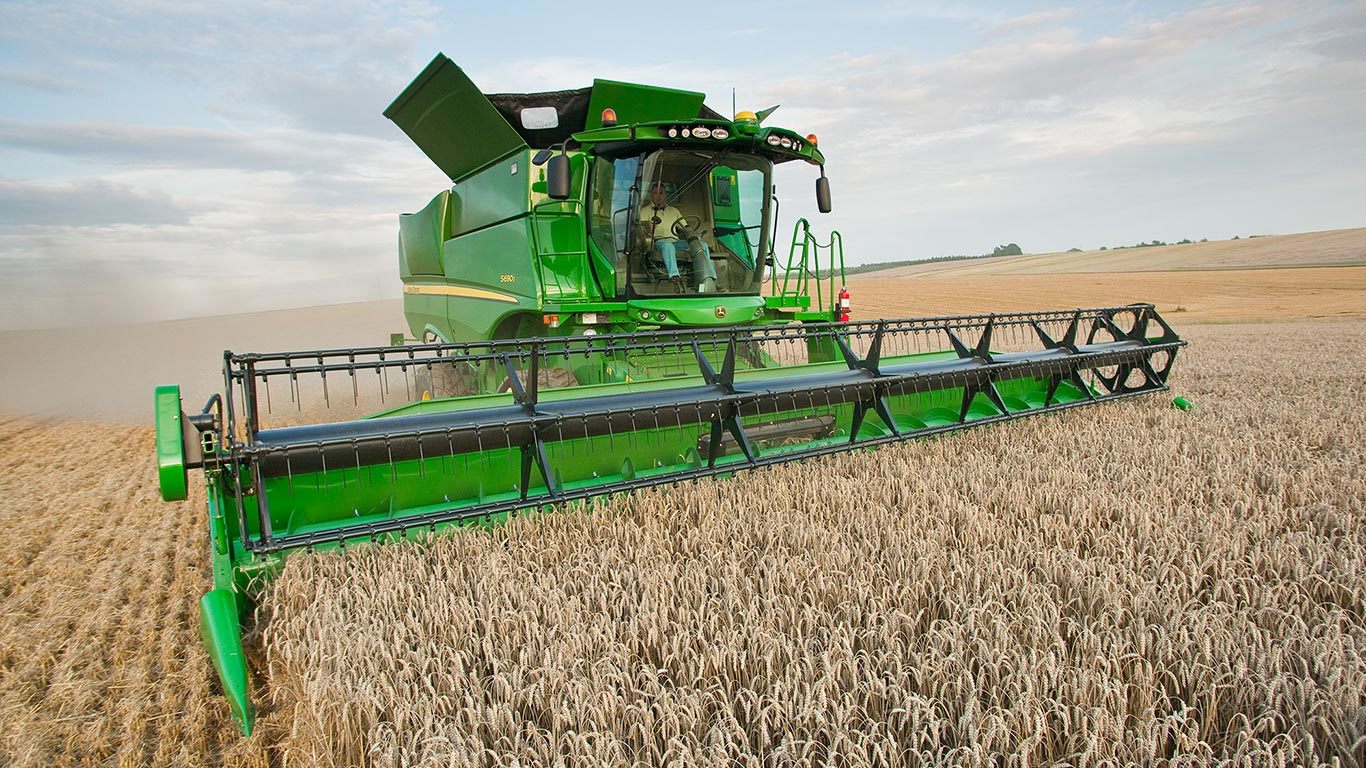

622RErntevorsatz für Mähdrescher
- 6,70 m Schnittbreite
- Tischlänge: 400 bis 570 mm (manuell verstellbar)
- 660 mm Schneckendurchmesser
- Messerbalken mit 980 Hüben/min
- 2 Sensoren für automatische Höhenregelung
Die bewährte, wirtschaftliche Lösung
Die Tischlänge kann mechanisch auf Feldfruchttyp und Bodenbedingungen eingestellt werden, und bis zu 3 sensorgesteuerte Gleitkufen sorgen für die automatische Höhenregelung des Erntevorsatzes. Hochleistungsketten und eine kraftvolle Rutschkupplung schützen den Antrieb vor Verstopfungen. Schutzplatten an der Unterseite verhindern Beschädigungen durch Steine, das Messergetriebe ist wartungsfrei und sorgt so für eine lange Lebensdauer.

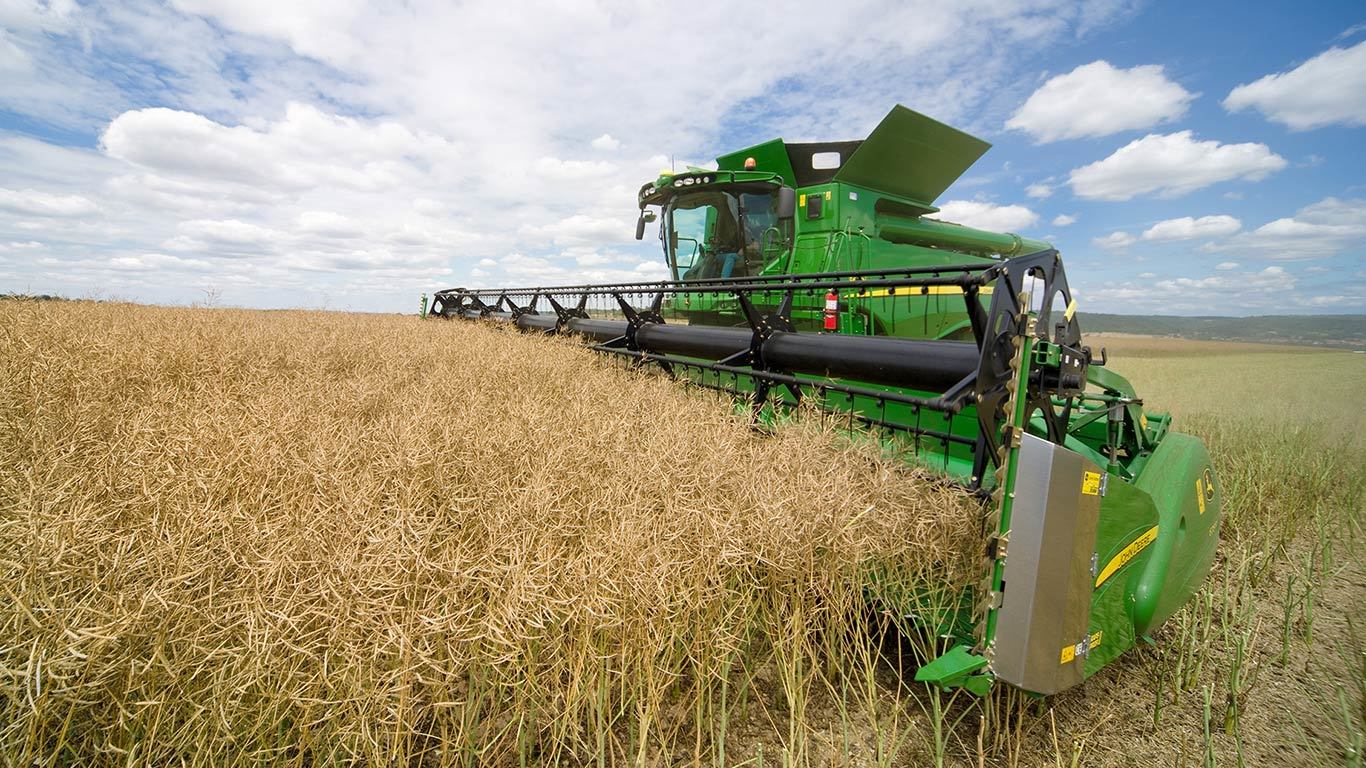

Der 600R lässt sich ganz einfach in nur 20 Minuten für die Raps- und Sonnenblumenernte anpassen.
Hauptmerkmale
Alle einblenden
Alle verbergen
Zuführplatten aus Edelstahl
Aufbau der Antriebswelle
Hochleistungsgetriebe des Messerantriebs
Große, leistungsstarke Einzugsschnecke
Multifinger-Einzugsschnecke standardmäßig
Tiefen- und Höheneinstellungen
Einzugsfinger über die volle Breite
Einzigartige John Deere Finger
Steuerung mit dem Schrägförderer mit seitlicher Neigung
AHC-Sensoren
3-Positionen-Schneidwerkstisch
Zuführplatten aus Edelstahl
Zuführplatten aus Edelstahl
Übersicht
Zuführplatten aus Edelstahl gehören bei den Schneidwerken der Serie 600R zur Serienausstattung. Diese Platten zwischen dem Messerbalken und der großen Einzugsschnecke sorgen für eine gleichmäßige Zuführoberfläche für einen optimalen Erntegutfluss und gewährleisten einen rostfreien Betrieb über viele Jahre.
Vorteile
Glatte und ebene Oberfläche für einen reibungslosen Erntegutfluss
Korrosionsbeständigkeit, die sicherstellt, dass der Kunde auch nach vielen Jahren noch die gleiche Zuführleistung erzielt
Beste verfügbare Lösung unter feuchten und schwierigen Erntebedingungen aufgrund optimaler Schmierleistung
Weitere Details
Die Zuführplatten aus Edelstahl sorgen für eine glatte Oberfläche, die eine einzigartige Zuführleistung ermöglicht. Im Vergleich zu herkömmlichen Stahlplatten gewährleistet die Version aus Edelstahl von John Deere eine hohe Korrosionsbeständigkeit auch nach vielen Jahren, sodass von Anfang an Jahr für Jahr ein optimaler Erntegutfluss ermöglicht wird.
Hochleistungsantriebswelle für den größten Durchsatz und höchste Effizienz
Übersicht
Der Hochleistungsantrieb für Förderschnecke und Messerbalken an der linken Seite des Schneidwerks wurde für den größten Durchsatz und höchste Effizienz entwickelt und ist Bestandteil der Basiskonfiguration beim 600R.
Aufbau der Antriebswelle
Vorteile
- Hochleistungsgetriebe des Messerantriebs
- Die durch eine Rutschkupplung geschützte Einzugsschnecke schützt den Mähdrescher bei Erntegutverstopfung
- Einfache Einstellung der Höhe, um die Förderschnecke für die Rapsernte anzuheben
Weitere Details
Mit dem Hochleistungsgetriebe des Messerantriebs bleibt der Erntevorsatz einsatzbereit. Der Messerantrieb bietet eine Schnittdrehzahl von 490 1/min und einen Hub von 89 mm.
Das speziell entwickelte Getriebe sorgt für einen zuverlässigen, vibrationsfreien Betrieb durch gleichmäßige lineare Messerbewegung. Diese Getriebekonstruktion hält den Erntevorsatz stets einsatzbereit.
Hochleistungsgetriebe des Messerantriebs
Große, leistungsstarke Förderschnecke für größere Erntegutmengen
Übersicht
Große, leistungsstarke Einzugsschnecke
Alle Schneidwerke der Serie 600R haben eine Förderschnecke mit 660 mm Durchmesser mit tiefen Schneckenwindungen für große Erntegutmengen. Durch diese Konstruktion entsteht ein sehr großer Bereich unter der Einzugsschnecke, über den große Mengen an Erntegut zugeführt werden können. Die leistungsstarke Einzugsschnecke ist in zwei verschiedenen Versionen verfügbar, als Standard-Einzugsschnecke und als verschleißfeste Einzugsschnecke.
Vorteile
- Alle Einzugsschnecken sind über ihre gesamte Breite mit gesteuerten Einzugsfingern ausgerüstet
- Die Einzugsfinger sind so konstruiert, dass sie schnell ausgetauscht werden können, und besitzen eine Einzugsfingerhalterung
- Durch die Einzugsfingerhalterungen wird verhindert, dass gebrochene Einzugsfinger in den Mähdrescher gelangen, wodurch die Gefahr von Beschädigungen durch Steine oder andere Objekte minimiert wird
Multifinger-Einzugsschnecke standardmäßig
Weitere Details
Ein einzigartiges Merkmal der Erntevorsätze der Serie 600R ist die schnelle Einstellung der Förderschnecke in zwei Richtungen: Tiefe und Höhe. Mit dieser schnellen Einstellung kann der Fahrer den Erntevorsatz für eine gleichmäßige Zuführung optimal an jedes Erntegut und jede Bedingung anpassen (z. B. die Einzugsschnecke für die Ernte von Raps einstellen), eine optimale Ergänzung der hohen Leistungsfähigkeit aller John Deere Mähdrescher.
Tiefen- und Höheneinstellungen
Einzugsfinger über die gesamte Breite
Wie oben erwähnt, verfügen die Förderschnecken des Schneidwerks der Serie 600R standardmäßig über einziehbare Finger, die über die gesamte Breite der Schnecke angeordnet sind. Das bedeutet, dass stets ein zusätzlicher Finger zwischen jeder Schneckenwindung vorhanden ist, um zähes oder grünes Erntegut besser bewegen zu können und eine gleichmäßigere Zuführung zu gewährleisten. Die leistungsstarke Förderschnecke lässt sich problemlos warten und sorgt für größtmögliche verfügbare Betriebszeit. Jeder Einzugsfinger ist dank speziell entwickelter Wartungstüren an der Einzugsschnecke leicht und komfortabel erreichbar, was eine hohe Einsatzsicherheit und eine effiziente Ernte ermöglicht. Die Position der Einzugsschnecke ist einstellbar, um maximale Vielseitigkeit zu gewährleisten.
Einzugsfinger über die volle Breite
Einzigartige John Deere Finger
Die gesteuerten Einzugsfinger haben einen Durchmesser von 16 mm und eine Reichweite von 125 mm. Die Finger haben eine Sollbruchstelle und sind mit einem Halter gesichert, damit sie nicht in den Mähdrescher gelangen. Schneller und leichter Austausch.
Automatische Erntevorsatzsteuerung (AHC)
Übersicht
Der Erntevorsatz 600R verfügt über zwei AHC-Sensoren, die der Kontur folgen, um eine gleichmäßige Schnitthöhe zu ermöglichen und das Risiko zu vermeiden, dass der Vorsatz auf unebenem Gelände beschädigt wird. Die AHC-Sensoren befinden sich auf der linken und rechten Seite des Erntevorsatzes.
Steuerung mit dem Schrägförderer mit seitlicher Neigung
Vorteile
- Steuert die Höhe des Erntevorsatzes in unterschiedlichem Gelände
- Umfasst die Seitenneigungsregelung für einen sauberen Schnitt in hügeligem Gelände
- Ermöglicht dem Fahrer die Regelung des Auflagedrucks des Schneidwerks, um eine optimale Leistung selbst bei liegendem Erntegut zu gewährleisten
- Voll integriert und von der Kabine aus einstellbar
Weitere Details
Diese programmierbaren Erntevorsatzfunktionen mit automatischer Steuerung bieten optimale Leistung und steigern den Bedienerkomfort.
Der Erntevorsatz 600R verfügt über zwei AHC-Sensoren, die der Kontur folgen, um eine gleichmäßige Schnitthöhe zu ermöglichen und das Risiko zu vermeiden, dass der Vorsatz auf unebenem Gelände beschädigt wird. Die AHC-Sensoren befinden sich auf der linken und rechten Seite des Erntevorsatzes.
Der Erntevorsatz 630R ist serienmäßig mit zwei AHC-Sensoren ausgestattet. Optional ist ein dritter AHC-Sensor verfügbar, um maximale Leistung auf unebenem Gelände zu ermöglichen.
Der Erntevorsatz 635R ist mit drei AHC-Sensoren ausgestattet. Ein zusätzlicher Sensor in der Mitte des Erntevorsatzes unterstützt die äußeren Sensoren auf unebenem Gelände, um maximale Leistung zu ermöglichen.
AHC-Sensoren
3-Positionen-Schneidwerkstisch für alle Arten von Erntegut und Bedingungen geeignet
Übersicht
Alle Erntevorsätze der Serie 600R sind mit einem manuell einstellbaren Messerbalken ausgestattet. Der Messerbalken kann für unterschiedliche Erntegutarten und Bedingungen auf drei verschiedene Positionen eingestellt werden.
Vorteile
- Drei Tischpositionen, die einen perfekten Erntegutfluss ermöglichen
- Abstand von 545/595/715 mm zwischen Förderschnecke und Messer kann eingestellt werden
- Optimal für hochstehendes Getreide und erstklassiger Erntegutfluss bei Reis, der durch die richtige Tischposition erreicht wird
3-Positionen-Schneidwerkstisch
Weitere Details
Der Messerbalken kann für alle Erntegutarten und Bedingungen auf drei Positionen eingestellt werden:
- Kurze Position für kurzes, leichtes Erntegut wie Gerste oder Erbsen.
- Mittlere Position für das meiste stehende Erntegut normaler Höhe wie etwa Weizen.
- Lange Position für hohes stehendes sowie liegendes Erntegut wie Roggen und Raps (Förderposition).
Die Einstellbarkeit des Abstands zwischen Förderschnecke und Messerbalken bietet die einzigartige Möglichkeit, das Schneidwerk auf die optimale Zuführung jedes Ernteguts einzustellen.
