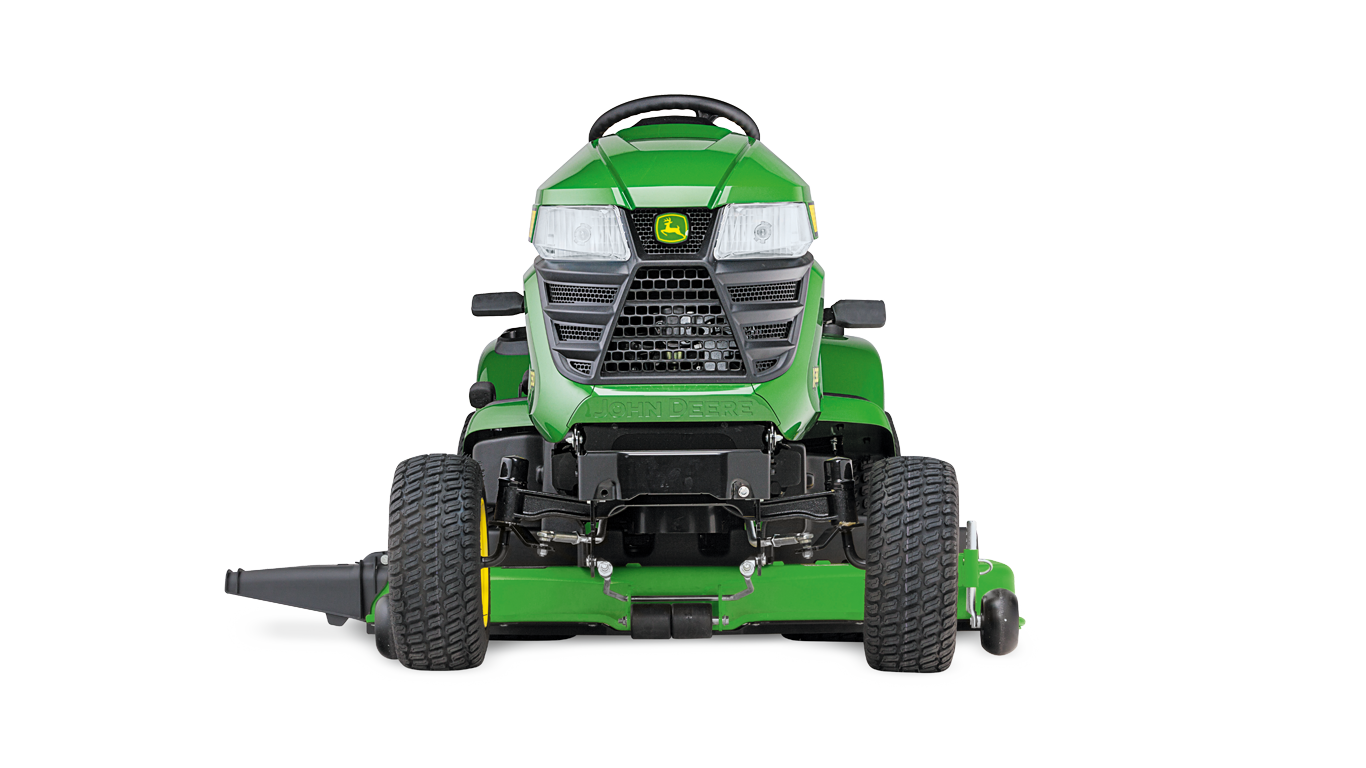

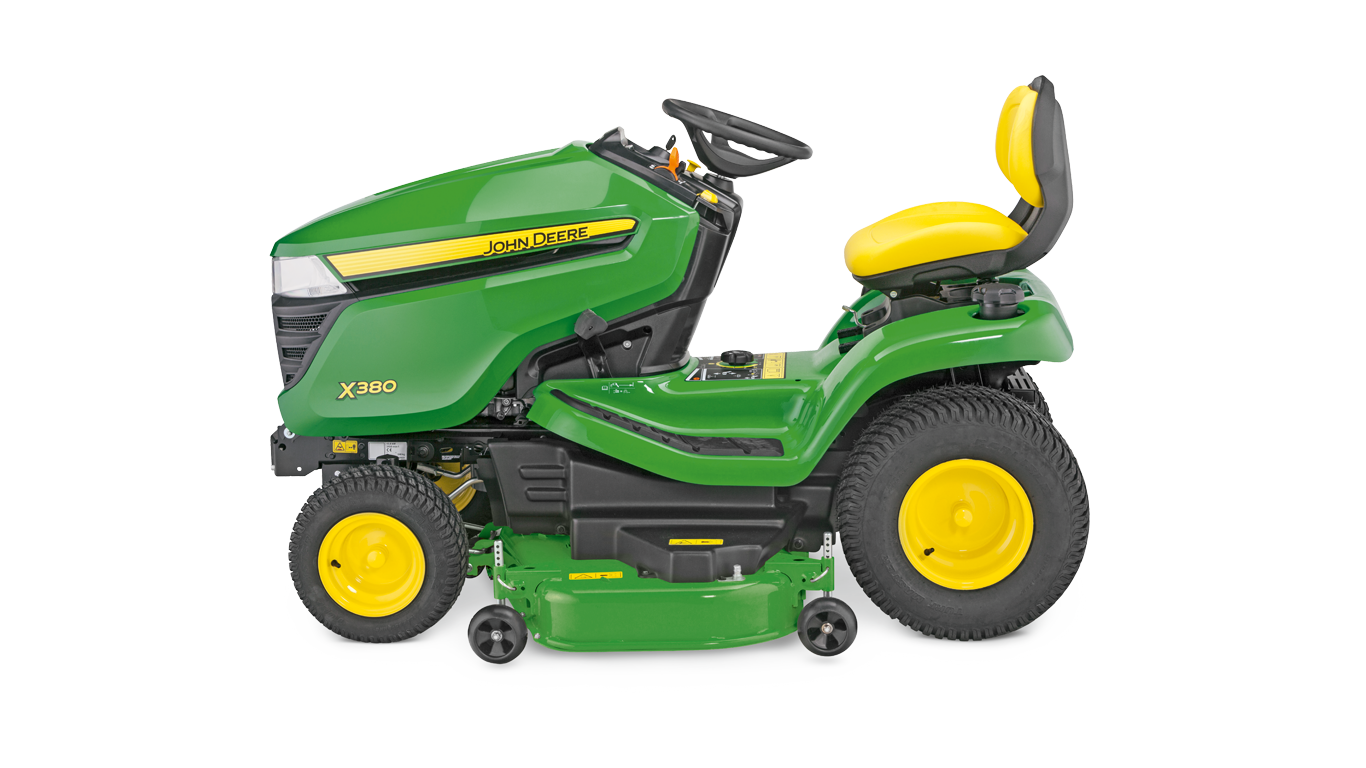

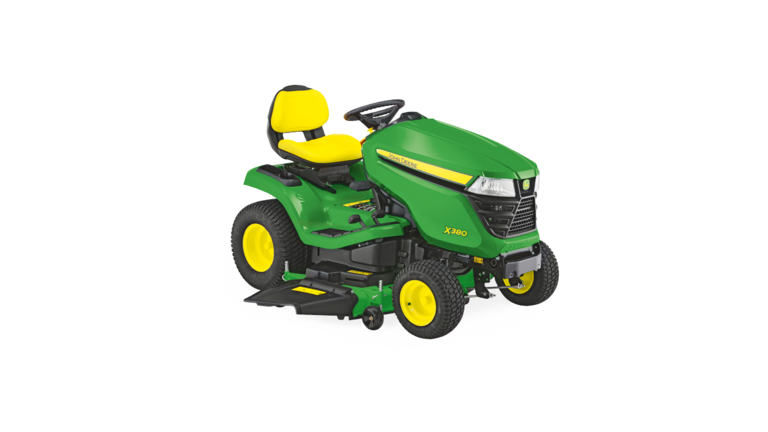

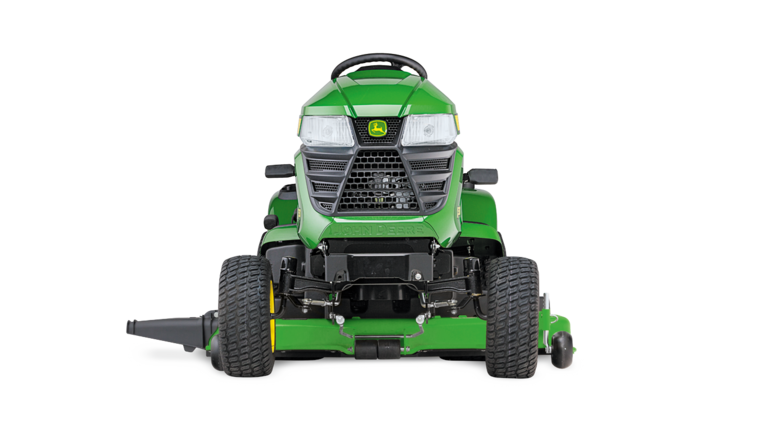

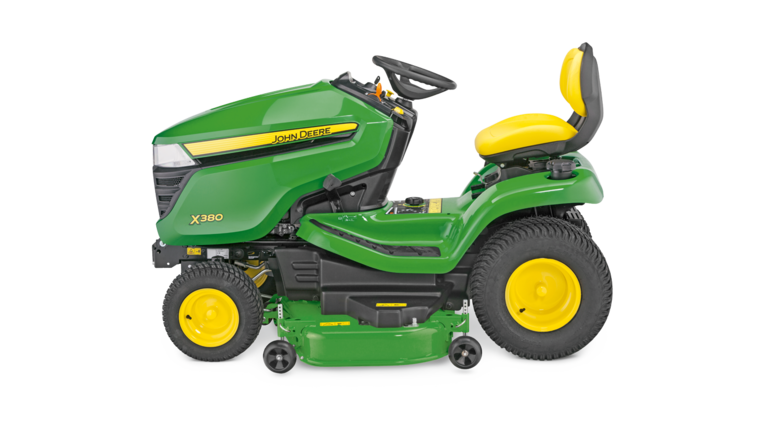

X380Rasentraktoren
- Elektrische Mähwerkzuschaltung
- Twin Touch™-Gaspedale
- Motordrehzahlbegrenzung
- Modernes Armaturenbrett
Präzision und Produktivität
Der X380 fährt sich wie ein Traum und schneidet meisterhaft. Mit dem praktischen Drehregler können Sie die gewünschte Schnitthöhe in 6-mm-Stufen einstellen – bequem von Ihrem Sitz aus. Sie profitieren von einem übersichtlichen Display wie in einem Auto, ergonomisch angeordneten Bedienelementen und einem Hydrostatgetriebe mit bedienerfreundlicher Twin Touch™-Pedalsteuerung, mit der Sie die Richtung und Fahrgeschwindigkeit steuern können, ohne Ihren Fuß von der Plattform nehmen zu müssen.
122cm (48") Accel Deep Mähwerk
137cm (54") Edge Mulchmähwerk
Hauptmerkmale
Alle einblenden
Alle verbergen
Zweizylinder-V-Motor mit 15,2 kW bei 3350 1/min
Kraftstofftank
Elektronische Kraftstoffanzeige

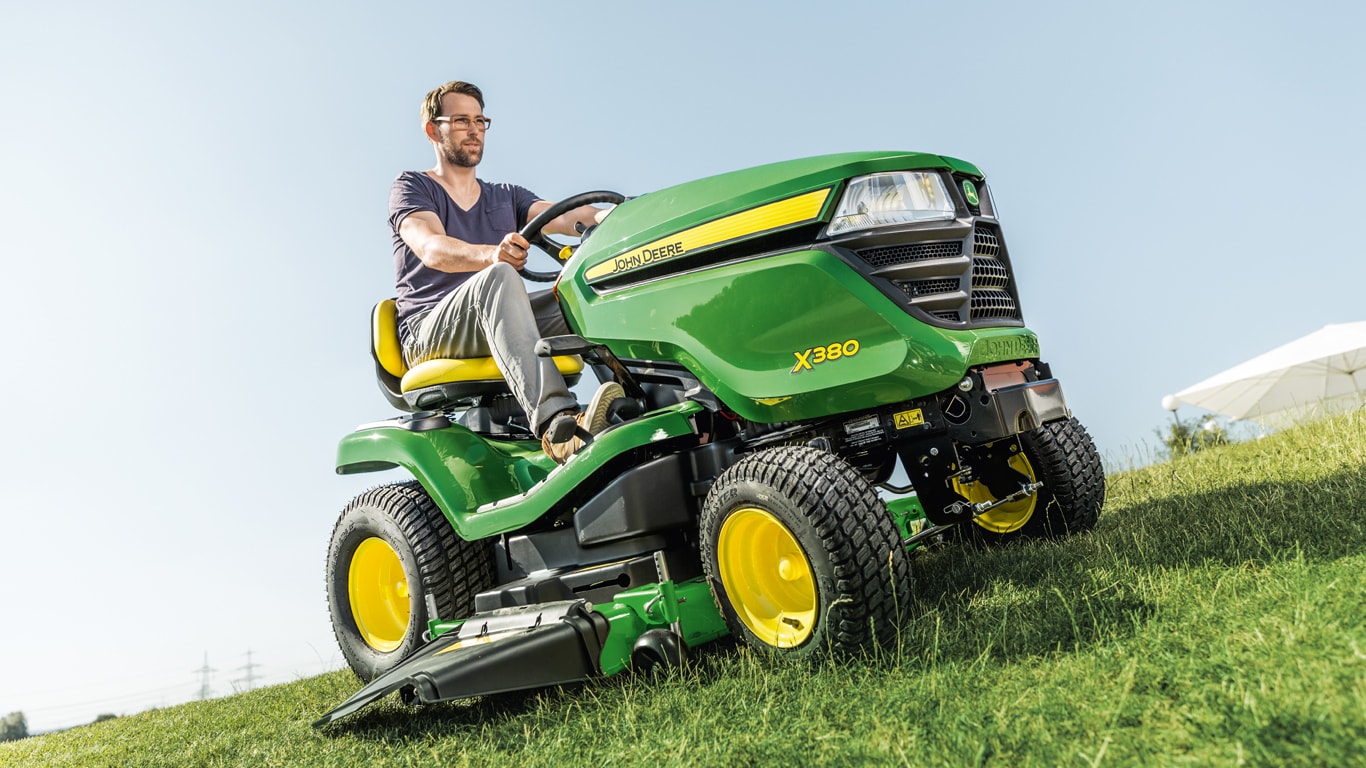

X380 mit Accel Deep™ Mähwerk 48A
Accel Deep™ Mähwerk 48A
Unterseite des 48A Mähwerks (ähnliches Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Rechte Seite des Accel Deep™ 48A Mähwerks
Optionaler hinterer Grasfangbehälter
Power Flow™ Gebläse
Accel Deep™ Mähwerk 48A
Accel Deep™ Mähwerk 48A
Unterseite des 48A Mähwerks (ähnliches Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Einfach einstellbares Mäherrad und seitliche Verstärkung des Mähers
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
X590 mit Accel Deep™ Mähwerk 54A
Mähwerk 54A, Unterseite
Rechte Seite des Accel Deep™ 54A Mähwerks
Optionaler hinterer Grasfangbehälter
Power Flow™ Gebläse
Accel Deep™ Mähwerk 54A
Accel Deep™ Mähwerk 54A
Mähwerk 54A, Unterseite
Einfach einstellbares Mäherrad und seitliche Verstärkung des Mähers
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
Griff von MulchControl™ (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geöffnet (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geschlossen (48A Mähwerk abgebildet)
Das hintere Leitblech (A) muss für die Grasaufnahme mit MulchControl™ bei 42A Mähwerken entfernt werden
Enger Wenderadius
Kanzaki® K46-Transaxle-Einheit
Kanzaki K58-Transaxle-Einheit
Freilaufventil
Komfortable Fahrerplattform
Anzeigefeld
Twin Touch-Pedalsteuerung
Geschwindigkeitsautomatik für Taste auf dem Armaturenbrett
Höhenverstellung des Mähwerks
Hubsystem mit Pedal
Feststellbremse
Schalter für elektrische Zapfwelle
Zapfwellenkupplung
RIO Schaltfläche
Schilder für Feder zur Hubunterstützung und Einstellbolzen
Nahaufnahme des Schilds für die Feder zur Hubunterstützung
Geschweißter, hochbeanspruchbarer Rahmen
Vorderachse aus Gusseisen
Lenkspindeln
Montagesystem für Heckausstattung
Attraktives Design
Lufteinlassschlitze an der Motorhaube
Optimales Beleuchtungsmuster
Scheinwerfer Streuscheibe
Komfortable Fahrerplattform
Fahrerplattform
Komfortabler, zugeschnittener und genähter Sitz
Komfortabler, zugeschnittener und genähter Sitz mit optionalen Armlehnen
Sitzfederung mit Federn in der hinteren Position
Sitzfederung mit Federn in der vorderen Position
Becherhalter und abgedeckter Werkzeugkasten am Kotflügel
Abgedeckter Werkzeugkasten mit offener Abdeckung
Position Schnellanschluss
Die einteilige Motorhaube ist einfach zu öffnen
Wartungsintervallaufkleber unter der Motorhaube
Einfach zu wartende Kraftstoff- und Ölfilter
Messlehre für die Horizontalposition des Mähwerks und Sechskant-Einstellwerkzeug unter dem Sitz des Traktors verstaut
Exact Adjust-Zugangsöffnungen
Werkzeug zur Horizontalausrichtung unter dem Mähwerk
Kugel-Sechskant-Werkzeug zur Horizontalausrichtung des Mähwerks verwenden
Knopf zur Einstellung der Schnitthöhe
Der Motor läuft rund und zuverlässig mit luftgekühltem Zweizylinder-V-Design
Zweizylinder-V-Motor mit 15,2 kW bei 3350 1/min
Der Traktor verfügt über ein John Deere iTorque™-Antriebssystem, eine Kombination von Motormerkmalen und ein exklusives Motorhaubendesign, das für hervorragende Leistungskraft, gleichmäßige Kühlung und lange Nutzungsdauer sorgt.
Der Zweizylinder-V-Motor mit 15,2 kW bei 3350 1/min bietet viel Leistung und Drehmoment, um auch schwierige Bedingungen beim Mulchen, Mähen und Einsacken zu meistern.
Hauptmerkmale des Motors:
- 15,2 kW bei 3350 1/min
- Großer Hubraum von 726 cm³
- Luftgekühltes Zweizylinder-V-Design mit gleichmäßiger und ruhiger Laufleistung
- Qualitätsmerkmale
- Zylinderbüchsen aus Gusseisen
- OHV-Ventilsteuerung (obenliegende Ventile)
- Druckumlaufschmierung
- Ölfilter austauschbar
- Zweistufiger Luftfilter
- Zweizylinder-V-Motor
- Hervorragende Leistung und exzellentes Fahrverhalten
- Problemloser Motorstart
- Ruhige Fahrweise
Lichtmaschine mit Schwungrad
Die Leistung der Lichtmaschine mit Schwungrad reicht aus, um mühelos die Batterie zu laden und die elektrischen Anlagen wie Beleuchtungselemente mit Strom zu versorgen:
-
12-A-Ladekapazität
- Die Regelung sorgt dafür, dass die Batterie immer voll geladen ist, jedoch niemals überladen wird
Der Kraftstofftank hat ein großes Fassungsvermögen von 12,5 Litern
Kraftstofftank
Elektronische Kraftstoffanzeige
Großer Kraftstofftank und bequeme Kraftstoffanzeige minimieren die Anzahl an Stopps zum Nachtanken und die Wahrscheinlichkeit, dass der Kraftstoff ausgeht:
- Der Kraftstofftank fasst 12,5 l und ermöglicht so längere Betriebszeiten ohne Nachtanken.
- Der große Einfüllstutzen mit einem Durchmesser von 7,6 cm erleichtert das Auftanken.
- Position am linken Kotflügel
- Reduziert das Auslaufen von Kraftstoff
- Mit der elektronischen Kraftstoffanzeige auf dem Armaturenbrett überwacht der Fahrer ganz einfach die Kraftstoffmenge im Tank.
Das Accel Deep™ 122-cm-Mähwerk (48A) schneidet sauber und ist vielseitig einsetzbar

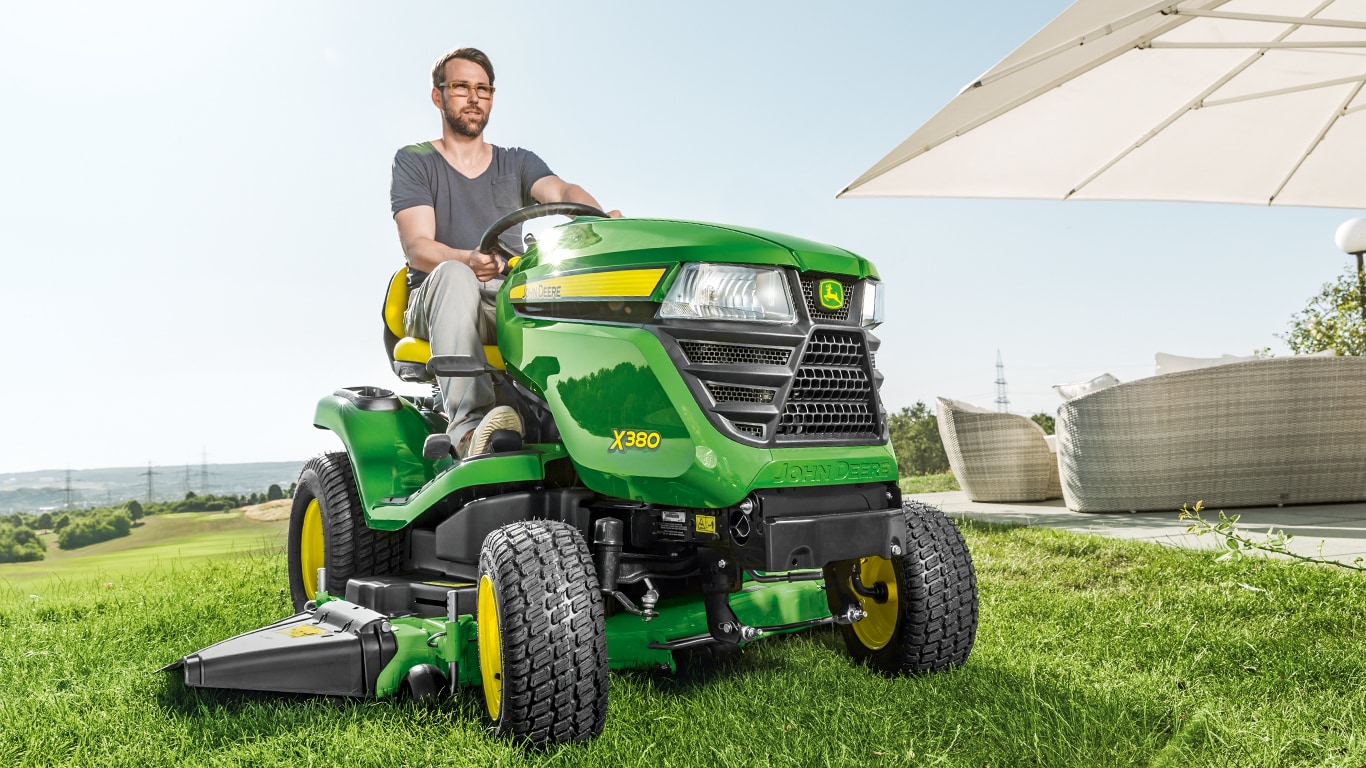

X380 mit Accel Deep™ Mähwerk 48A
Accel Deep™ Mähwerk 48A
Das tiefe Accel Deep™ 122-cm-Mähwerk besitzt eine Flat-Top-Konstruktion aus gestanztem Stahl, die exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit bietet. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten oder hoch stehendem Gras gesorgt:
- 12,3 cm Höhe über das gesamte Mähwerksgehäuse für eine optimale Mäh-, Mulch- und Aufnahmeleistung
- Das optional erhältliche MulchControl™ System bietet hervorragende Mulchleistung und Vielseitigkeit.
- Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann
- Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
- Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für weniger Aufreißen des Untergrundes
- Die Schnitthöheneinstellung in Schritten von 6,4 mm ermöglicht es, den Mäher exakt auf die gewünschte Schnitthöhe einzustellen
- Kompatibel mit den leistungsstarken Power Flow™ Materialaufsammelgeräten
- Zur Verwendung bei den Traktoren X380, X584 sowie X590 ab Modelljahr 2016
Hervorragende Schnittqualität
Unterseite des 48A Mähwerks (ähnliches Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:
- Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
- Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
- Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
- Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts verglichen mit anderen Konstruktionen verbessert, da die zusätzliche Tiefe einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts ermöglicht.
- Das Exact Adjust Nivelliersystem ermöglicht eine bequeme und präzise Ausrichtung des Mähwerks.
Produktivität – schnelles Erledigen von Arbeiten
Rechte Seite des Accel Deep™ 48A Mähwerks
Das tiefe gestanzte Mähwerk liefert hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen, dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:
- Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht
Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:
- Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
- Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
- Das 48A Power Flow™ Gebläse besitzt ein um mehr als 50 Prozent größeres Einlassgehäuse als das 48X Power Flow™ Gebläse, das bei früheren Maschinen eingesetzt wurde.
Hinterer Power Flow™ Grasfangbehälter, 250 l
Optionaler hinterer Grasfangbehälter
Power Flow™ Gebläse
Ein optionales hinteres 250-l-Materialaufsammelgerät (MCS) mit Grasfangbehälter ist erhältlich. Dieses Gerät ist ein effizientes Hilfsmittel zur Aufnahme von Grasschnitt und Laub:
- Das Power Flow™-Gebläse und der Schacht sind einfach anzubringen. Das Power Flow™-Gebläse lässt sich für eine einfache Reinigung ausschwenken.
- Die Konstruktion des Grasfangbehälters zeichnet sich durch ein modernes Design, eine hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel aus:
- 250 l Füllmenge
- Einfach anzubringendes Power Flow™ Gebläse (separat zu bestellen)
- Einfach anzubringender Schacht (separat zu bestellen)
- Luftauslasskanal
- Praktische Verriegelung mit Federmechanismus
- Luftstrombasierte Füllstandsanzeige
- Quik-Tatch™ Montage
- Abgedichteter Behälterdeckel
- Grobmaschige Fangsäcke erhältlich
Ein größeres 500-l-Materialaufsammelgerät ist zusätzlich zum 250-l-Materialaufsammelgerät für die Traktormodelle der Serie X500 erhätllich.
Mäher und Bediener bleiben sauber
Accel Deep™ Mähwerk 48A
Accel Deep™ Mähwerk 48A
Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:
- Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk verfangen und hängen bleiben.
- Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
- Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten. So wird das Schnittgut im Luftstrom nicht beeinträchtigt
- Geringerer Reinigungsaufwand und weniger Arbeit mit dem Entfernen von Restmaterial von der Unterseite des Mähwerks
- Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet
- Nur wenig Material gelangt auf Bediener und Mähwerk
- Auch bei aus dem Schacht ausgeworfenen Material führt weniger Nachschneiden zu größeren Stücken, die nicht so leicht am Fahrer hängen bleiben
- Mulchen verhindert den Auswurf von Material vollständig und MulchControl™ macht Mulchen zu einer praktischen Lösung für die meisten Mähaufgaben.
Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:
- Die flache Konstruktion der Oberseite reduziert Stellen, an denen sich Material ansammelt, und erleichtert das Entfernen von solchem.
Für höchste Langlebigkeit konstruiert
Unterseite des 48A Mähwerks (ähnliches Mähwerk der Rasentraktoren der Serie X700 abgebildet)
Einfach einstellbares Mäherrad und seitliche Verstärkung des Mähers
Das 48A Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes optimal ausgerichtet bleiben:
- Aus Stahl der Stärke 10 gestanzt, 3,4 mm
- Die Rippen im Mähwerksgehäuse bieten Festigkeit, wo sie benötigt wird.
- Das 48A hat ein Gesamtgewicht, das um 23 Prozent höher ist als das des Edge™ Xtra 122-cm-Mähwerks.
Mähwerkräder in verstärkter Ausführung:
- größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer
- Die Räder lassen sich schnell und einfach auf die gewünschte Schnitthöhe einstellen
Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.
Das 48A Mähwerk verfügt über eine Stoßstange aus massivem Stahl mit einem Durchmesser von 16 mm, die zusätzliche Festigkeit und Schutz bietet.
Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen.
- Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.
Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf-, Mulch- und Aufnahmemodus
Das 48A Mähwerk ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Auswurfmodus zu einem anderen höchst einfach:
- Mit optionalem MulchControl™ (zusammen mit den Spezial-Mulchmessern) kann durch einfaches Umlegen des Hebels vom Seitenauswurf zum Mulchen und zurück gewechselt werden.
- Der hintere Power Flow™ Grasfangbehälter kann mit MulchControl™ verwendet werden; hierzu wird der MulchControl™ Hebel einfach in die Seitenauswurfstellung gebracht.
Das Accel Deep™ 137-cm-Mähwerk (54A) schneidet sauber und ist vielseitig einsetzbar
X590 mit Accel Deep™ Mähwerk 54A
Das tiefe Accel Deep™ 137-cm-Mähwerk ist aus gestanztem Stahl, eine Flat-Top-Konstruktion und liefert eine exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten oder hoch stehendem Gras gesorgt:
- 12,3 cm Höhe über das gesamte Mähwerksgehäuse für optimales Mähen, Mulchen und Aufnehmen
- Das optional enthaltene MulchControl™ System bietet hervorragende Mulchleistung und Vielseitigkeit.
- Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann. Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
- Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für weniger Aufreißen des Untergrundes.
- Die Schnitthöheneinstellung in Schritten von 6,4 mm ermöglicht es, den Mäher exakt auf die gewünschte Schnitthöhe einzustellen
- Kompatibel mit den leistungsstarken Power Flow™ Materialaufsammelgeräten
- Zur Verwendung bei den Traktoren X380, X584 sowie X590 ab Modelljahr 2016
Hervorragende Schnittqualität
Mähwerk 54A, Unterseite
Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:
- Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
- Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
- Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
- Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts verglichen mit anderen Konstruktionen verbessert, da die zusätzliche Tiefe einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts ermöglicht.
- Das Exact Adjust Nivelliersystem ermöglicht eine bequeme und präzise Ausrichtung des Mähwerks.
Produktivität – schnelles Erledigen von Arbeiten
Rechte Seite des Accel Deep™ 54A Mähwerks
Das tiefe gestanzte Mähwerk liefert hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen, dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:
- Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht
Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:
- Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
- Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
- Das 54A Power Flow™ Gebläse läuft schneller und liefert 20 Prozent mehr Luft als das 54X Power Flow™ Gebläse.
Hinterer Power Flow™ Grasfangbehälter, 250 l
Optionaler hinterer Grasfangbehälter
Power Flow™ Gebläse
Ein optionales hinteres 250-l-Materialaufsammelgerät (MCS) mit Grasfangbehälter ist erhältlich. Dieses Gerät ist ein effizientes Hilfsmittel zur Aufnahme von Grasschnitt und Laub:
- Das Power Flow™-Gebläse und der Schacht sind einfach anzubringen. Das Power Flow™-Gebläse lässt sich für eine einfache Reinigung ausschwenken.
- Die Konstruktion des Grasfangbehälters zeichnet sich durch ein modernes Design, eine hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel aus:
- 250 l Füllmenge
- Einfach anzubringendes Power Flow™ Gebläse (separat zu bestellen)
- Einfach anzubringender Schacht (separat zu bestellen)
- Luftauslasskanal
- Praktische Verriegelung mit Federmechanismus
- Luftstrombasierte Füllstandsanzeige
- Quik-Tatch™ Montage
- Abgedichteter Behälterdeckel
- Grobmaschige Fangsäcke verfügbar
Ein größeres 500-l-MCS ist zusätzlich zum 250-l-MCS für die Traktormodelle der Serie X500 erhätllich.
Mäher und Bediener bleiben sauber
Accel Deep™ Mähwerk 54A
Accel Deep™ Mähwerk 54A
Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:
- Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk verfangen und hängen bleiben.
- Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
- Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten, das den Luftstrom und das Schnittgut beeinträchtigt
- Geringerer Reinigungsaufwand und weniger Arbeit mit dem Entfernen von Restmaterial von der Unterseite des Mähwerks
- Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet
- Nur wenig Material gelangt auf Bediener und Mähwerk
- Auch bei aus dem Schacht ausgeworfenen Material führt weniger Nachschneiden zu größeren Stücken, die nicht so leicht am Fahrer hängen bleiben
- Mulchen verhindert den Auswurf von Material vollständig und MulchControl™ macht Mulchen zu einer praktischen Lösung für die meisten Mähaufgaben.
Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:
- Die flache Konstruktion der Oberseite sorgt dafür, dass es weniger Stellen gibt, an denen sich Material ansammelt, und erleichtert die Reinigung.
Für höchste Langlebigkeit konstruiert
Mähwerk 54A, Unterseite
Einfach einstellbares Mäherrad und seitliche Verstärkung des Mähers
Das 54A Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes optimal ausgerichtet bleiben:
- Aus Stahl der Stärke 10 gestanzt, 3,4 mm
- Die Rippen im Mähwerksgehäuse bieten Festigkeit, wo sie benötigt wird.
- Das 54A Mähwerk hat ein Gesamtgewicht, das um 3 Prozent höher ist als das des Edge™ Xtra Mähwerks mit 137 cm.
Mähwerkräder in verstärkter Ausführung:
- größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer
- Die Räder lassen sich schnell und einfach auf die gewünschte Schnitthöhe einstellen
Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.
Das 54A Mähwerk verfügt über eine Stoßstange aus massivem Stahl mit einem Durchmesser von 16 mm, die zusätzliche Festigkeit und Schutz bietet.
Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen:
- Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.
Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf-, Mulch- und Aufnahmemodus
Das 54A Mähwerk ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Auswurfmodus zu einem anderen höchst einfach:
- Mit optionalem MulchControl™ (zusammen mit den Spezial-Mulchmessern) kann durch einfaches Umlegen des Hebels vom Seitenauswurf zum Mulchen und zurück gewechselt werden.
- Der hintere Power Flow™ Grasfangbehälter kann mit MulchControl™ verwendet werden; hierzu wird der MulchControl™ Hebel einfach in die Seitenauswurfstellung gebracht.
Das MulchControl™ System bietet hervorragende Mulchleistung und eine schnelle Umrüstung
Griff von MulchControl™ (48A Mähwerk abgebildet)
Dem MulchControl™ System ist das Mulchen in einer Vielzahl von Mähsituationen praktischer, da es sich nicht nur hervorragend zum Mulchen eignet, sondern auch den Umbau des Mähers erlaubt, wenn der seitliche Auswurf oder das Sammeln des Mähmaterials gewünscht sind. Vorteile des Mulchens von Grasschnitt:
- Ein ästhetischer Rasen
- Kleinerer Grasschnitt verschwindet in der Rasendecke
- Verringert den Düngerbedarf
- Der Grasschnitt wird nicht auf den Fahrer, die Wege oder die Blumenbeete geblasen
- Keine Entsorgung von Beuteln mit Grasschnitt erforderlich
Funktionsweise von MulchControl™
Leitblech von MulchControl™ geöffnet (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geschlossen (48A Mähwerk abgebildet)
MulchControl™ hat ein innovatives, einfaches Design, das ebenso benutzer- wie wartungsfreundlich ist:
- Das MulchControl™ System hat ein anpassbares MulchControl™ Leitblech in der Nähe des Auswurfschachts und feste Leitbleche zur Steuerung des Materialflusses unter dem Mähwerk.
- Der Griff von MulchControl™ befindet sich an der Oberseite des Mähwerks und wird zum Öffnen und Schließen des MulchControl™ Leitblechs verwendet.
- Bei geöffnetem MulchControl™ Leitblech wird der Großteil des Schnittguts durch den Abweiser oder in ein Materialaufsammelgerät geleitet.
- Bei geschlossenem MulchControl™ Leitblech bleibt das Schnittgut im Mähwerk und wird zum Mulchen gehäckselt und auf der Rasenfläche verteilt.
MulchControl™ ist für die folgenden Mähsituationen gut geeignet:
- Fahrer, die für gewöhnlich mulchen, jedoch den Seitenauswurf verwenden, wenn das Gras zu lang wird
- Fahrer, die in der Regel den Seitenauswurf verwenden, aber in bestimmten Bereichen den Schacht gerne zur Kontrolle des Grasschnitts schließen würden
- Fahrer, die stets den Hauptrasen mulchen, aber häufig den Seitenauswurf für weitere Rasenflächen verwenden
- Fahrer, die den Grasschnitt sammeln, aber bei vollem Materialaufsammelgerät noch weiterarbeiten möchten, ohne dieses vorher zu leeren
MulchControl™ gibt dem Fahrer die Kontrolle über den Grasschnitt.
Kompatibilität mit MulchControl™
MulchControl™ umfasst alle nötigen Teile: Leitbleche, Mulchmesser und einen Griff. MulchControl™ gehört beim 5378M 42A Mähwerk, das in X300 Traktoren ab Modelljahr 2016 eingesetzt wird, zur Grundausstattung. MulchControl™ ist ein optionaler Nachrüstsatz für verbleibende Anwendungen.
Einschränkungen von MulchControl™
Im Seitenauswurfmodus wird MulchControl™ weiterhin etwa ein Drittel des Materials mulchen. Daher ist der Seitenauswurfmodus im Grunde zum Teil auch ein Mulchmodus. Dies kann beim Seitenauswurf oder der Grasaufnahme von Vorteil sein, da die Menge des ausgeworfenen Materials verringert wird. In anderen Fällen könnte das allerdings auch ein Nachteil sein:
- Beim Schneiden kräftiger, südlicher Grassorten wie Zoysia und Bermuda
- Beim Schneiden von hohem Bewuchs unter feuchten Bedingungen wie im Pazifischen Nordwesten der USA
- Wenn eine optimale Grasaufnahme und Rasenreinigung gewünscht sind
- Beim 42A Mähwerk muss ein MulchControl™ Leitblech entfernt werden, um den Grasfangbehälter zu montieren
Bei der Grasaufnahme mit den Mähwerken 48A oder 54A mit installiertem Power Flow™ Gebläse kann das MulchControl™ Leitblech geöffnet und geschlossen werden. Das Power Flow™ Gebläse läuft bei geschlossenem Leitblech ohne Material.
MulchControl™ Nachrüstsätze
| Nachrüstsatz | Beschreibung | Anwendungen |
| BUC10704 | 107 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | Traktormodelle der Serie X300 ab 2016, Z300 Serie ZTrak™ Mäher |
| BUC10705 | 122 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | S240 Rasentraktor, Traktoren der Serien X300 und X500 ab Modelljahr 2016, ZTrak™ Mäher der Serien Z300 und Z500 |
| BUC10706 | 137 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | Traktoren der Serien X300 und X500 ab 2016, ZTrak™ Mäher der Serien Z300 und Z500 |
Das hintere Leitblech (A) muss für die Grasaufnahme mit MulchControl™ bei 42A Mähwerken entfernt werden
Bei einer Grasaufnahme mit MulchControl™ an einem 42A Mähwerk kann der hintere Grasfangbehälter mit Auswurf mit MulchControl™ Mulchmessern verwendet werden. Doch das hintere MulchControl™ Leitblech (A) muss für die Montage des Schachts für den Grasfangbehälter entfernt werden. Das Leitblech wird von zwei Schlossschrauben gehalten. Um wieder mulchen zu können, muss der Schacht entfernt und das Leitblech ausgetauscht werden.
Mühelose Lenkung mit Segment- und Ritzelsystem
Enger Wenderadius
Ein hochbelastbares Segment- und Ritzel-Lenksystem mit qualitativ hochwertigen Lagern gewährleistet über die gesamte Nutzungsdauer des Traktors hinweg eine einfache und präzise Steuerung:
- Der kleine Wenderadius von 41 cm (16") gewährleistet hervorragende Manövrierbarkeit.
- Der enge Wenderadius steigert die Mäheffizienz.
Leichtgängige Lenkung
Eine leichtgängige Lenkung ist wichtig, um das Mähen zu einem angenehmen Erlebnis zu machen:
-
Ein großes Lenkrad mit einem Durchmesser von 36 cm (14") bietet einen bequemen Griff.
-
Ein längeres Zahnsegment gewährleistet eine verbesserte (erhöhte) Lenkübersetzung.
-
Eine höhere Lenkübersetzung reduziert den zum Lenken erforderlichen Kraftaufwand.
-
-
Doppelte Schubstangen gleichen die Lenkkraft aus und reduzieren Lenkfehler.
-
Kugelgelenke an beiden Enden der Spurstange erhöhen die Lebensdauer.
-
Die längeren Lenkhebel verbessern die mechanischen Vorteile des Lenksystems über den gesamten Bewegungsbereich hinweg.
- Das Zahnsegment dreht sich auf einer Welle anstatt auf einem Lager und gewährleistet so ein korrektes Greifen der Zähne und verhindert ein Blockieren der Lenkung.
- Greaseable front steering spindles reduce friction and improve wear through time
Integrierte hydrostatische Transaxle-Einheit zur effizienten Kraftübertragung auf die Räder
Kanzaki® K46-Transaxle-Einheit
Kanzaki K58-Transaxle-Einheit
Die hydrostatische Tuff Torq®-Transaxle-Einheit umgibt die Aggregate der hydrostatischen Pumpe und des Elektromotors mit einem einzigen Gehäuse gemeinsam mit den Differenzial- und Achsengehäusen. Diese Konstruktion ist äußerst effizient und reduziert die Anzahl der abzudichtenden Flächen, sodass die Gefahr von Undichtigkeiten minimiert wird. Transaxles used are based on the specific tractor requirements:
- Kanzaki K46 – X350, X354
- Kanzaki K57 (has hydraulic capacity for power steering and power lift) – X370
- Kanzaki K58 – X380
In Kombination mit den Pedalen funktioniert das Hydrostatikgetriebe ähnlich wie ein Automatikgetriebe in einem Automobil, sodass es häufig mit dem Begriff „Automatik“ beschrieben wird:
- Use of the latest valve designs gives lower sound levels.
- Große Pumpen- und Elektromotoraggregate gewährleisten eine lange Nutzungsdauer und einen effizienten Betrieb.
Freilaufventil
Freilaufventil
Das Bedienelement für das Freilaufventil befindet sich in der Nähe der hinteren Anhängeplatte des Traktors und ist so gut sichtbar und einfach zu bedienen.
Kanzaki ist ein in den eingetragenes Warenzeichen der Kanzaki Kokyukoki Manufacturing Company.
Tuff Torq ist ein in den eingetragenes Warenzeichen der Tuff Torq Corporation.
Bedienelemente und Anzeigefunktionen lassen sich einfach erkennen und bequem nutzen
Komfortable Fahrerplattform
Anzeigefeld
Bedienelemente
Das geschwungene Armaturenbrett weist ein klares und attraktives Erscheinungsbild mit ergonomischen und bedienfreundlichen Elementen auf:
-
Die Bedienelemente sind dank farblicher Kennzeichnung vom Bediener einfach zu erkennen.
-
Die Bedienelemente sind logisch angeordnet und problemlos zu erreichen.
- Der Bediener kann bei dem Zapfwellenschalter (PTO) für eine einfache Aktivierung mit der Hand – wie bei einem T-Griff – darunter greifen und hochziehen.
- Der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) ist ein gut sichtbarer und einfach zu bedienender gelber Knopf.
- Um den Betrieb der Schneefräse zu erleichtern, kann der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) mit der gleichen Hand bedient werden, mit der auch die Schneefräse angehoben oder verriegelt wird.
- Die Arretierung der Mähwerks-Aushebung und der Feststellbremse erfolgt über eine Dreh-Bewegung mit geringem Kraftaufwand bei der Betätigung.
- Die Geschwindigkeitsfixierung wird per Knopf betätigt.
-
Separate Bedienelemente für die Motordrehzahl und den Choke erleichtern das Starten und Warmlaufen des Motors bei kaltem Wetter.
-
Der Choke verfügt über eine Federrückstellung, um zu verhindern, dass der Traktor versehentlich mit teilweise geschlossenem Choke gefahren wird.
-
-
Das funktionale Design der Bedienelemente für Gas und Choke ist qualitativ hochwertig und fühlt sich angenehm an.
Anzeigefeld
 |
A – Achtung/Stopp B – Zapfwelle (PTO) C – Batterie-Ladezustand D – Feststellbremse E – Fahrerpräsenz F – Betriebsstundenanzeige |
G – Wartung H – Motordrehzahl I – Motordrehzahlsymbol J – Anzeige für beste Schnittzone K – Kraftstoffanzeige
|
Die Instrumentenanzeige hat ein Aussehen und eine Haptik wie bei einem modernen Auto. Beim Anlassen des Rasentraktors leuchtet eine Einschaltsequenz auf und signalisiert die Funktionsbereitschaft:
- Das Display verfügt über ein dunkles Cockpit-Design, um die Ablesbarkeit zu verbessern.
- Hintergrundbeleuchtung des Displays dient der besseren Sicht bei Nacht.
- Besonders bei der Verwendung einer Schneefräse ist die Nachtbeleuchtung nützlich.
- Fällige Ölwechsel und sonstige Wartungstermine können problemlos anhand des Betriebsstundenzählers ermittelt werden.
- Die elektronische Tankanzeige liegt im Sichtfeld des Fahrers.
- Der Tachometer zeigt die Drehzahl des Motors grafisch an.
- Grafische Darstellung der optimalen Drehzahl für den Mähbetrieb.
- Eine Kontrollleuchte informiert den Fahrer, wenn das Mähwerk zugeschaltet ist.
- Helle Warn- und Stoppleuchten machen den Bediener auf wichtige Hinweise im Informationsdisplay aufmerksam.
- Durch die frühzeitige Beseitigung von Problemen können Schäden vermieden und Reparaturkosten reduziert werden.
- Bei Problemen mit der Mähwerkszuschaltung, dem Sitzkontaktschalter und der Feststellbremse erhält der Fahrer eine präzise Fehlermeldung auf dem Informationsdisplay.
- Im Armaturenbrett wird auch angezeigt, welche Sicherheitsschalter nicht aktiviert sind, wenn der Motor oder das Mähwerk plötzlich ausgeschaltet wurden.
- Fahrer erhalten auch die Information, ob die Batteriespannung niedrig, normal oder überhöht ist.
- Die Serviceanzeige leuchtet auf, wenn ein Diagnose-Fehlercode gespeichert ist.
- Die On-Board Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
- Der Techniker ist zum Beispiel in der Lage, Schalterfunktionen und Störungen der Schaltkreise ohne Werkzeug zu testen.
- Die On-Board Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
Einfache und komfortable Twin Touch™-Pedalsteuerung mit Geschwindigkeitsfixierung
Twin Touch-Pedalsteuerung
Geschwindigkeitsautomatik für Taste auf dem Armaturenbrett
Twin Touch-Pedale steuern Fahrtgeschwindigkeit und -richtung:
- Das dem Gaspedal bei einem Pkw ähnelnde Bedienelement gewährleistet die einfache Bedienung.
- Der Fahrer kann die Richtung wechseln, ohne den Fuß von der Plattform heben zu müssen.
- Die große Pedalfläche gewährleistet optimalen Fahrerkomfort.
Geschwindigkeitsautomatik
Die Geschwindigkeitsautomatik gehört zur Standardausrüstung:
- Zum Einschalten drücken Sie Geschwindigkeitsautomatik und gedrückt halten Sie, bis die Fußbremse vorwärts Pedal unterbrochen wird.
- Sollte ein Nothalt erforderlich werden, kann die Geschwindigkeitsautomatik deaktiviert werden, indem das Brems- oder das Gaspedal betätigt wird.
-
Die benutzerfreundliche Verriegelung in der angehobenen Position funktioniert ähnlich wie die Verriegelung einer Feststellbremse.
-
Das Pedal ist so angeordnet, dass Hindernisse (z.B. ein Busch) nicht erfasst werden.
-
Das Mähwerk kehrt nach jedem Absenken in dieselbe voreingestellte Höhe zurück.
Höhenverstellung des Mähwerks
Höhenverstellung des Mähwerks
Ein Drehregler erlaubt die rasche und bequeme Einstellung der Schnitthöhe des Mähwerks:
-
Ermöglicht die Einstellung der Schnitthöhe in Schritten von 6,4 mm über einen Bereich von 2,5 cm bis 10,2 cm
-
Das Mähwerk kehrt bei jedem Absenken in dieselbe voreingestellte Höhe zurück.
- Bord-Einstellmanometer und Werkzeug für die Feineinstellung befinden sich bequem im Staufach unter dem Sitz
- Wird in Verbindung mit den Justierungs-Öffnungen (Exact Adjust) für die bequeme und präzise Ausrichtung des Mähwerks zur Erreichung einer optimalen Mähleistung verwendet
Hubsystem mit Pedal
Hubsystem mit Pedal
Der X300 verfügt über ein Pedalsystem für das Anheben und Absenken des Mähwerks. Ein Fußdruck zum Aushub erleichtert das Ausheben des Mähwerks:
Feststellbremskontrolle
Feststellbremse
Durch Betätigen des Bremspedals werden die internen ölgekühlten Scheibenbremsen, die eine höhere Zuverlässigkeit und längere Nutzungsdauer als externe Bremsen bieten, zum sicheren Bremsen aktiviert.
Die Feststellbremskontrolle ist für einen einfachen Zugriff zweckmäßig angebracht. Mit ihr wird das Bremspedal sicher in der verriegelten Position fixiert.
Elektrische Zapfwellenkupplung ist bequem und einfach zu bedienen
Schalter für elektrische Zapfwelle
Eine hochbelastbare elektrische Zapfwellenkupplung wird über einen bequem positionierten Schalter am Armaturenbrett gesteuert.
Zapfwellenkupplung in hochbelastbarer Ausführung
Zapfwellenkupplung
Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.
Mit der RIO-Funktion (Reverse Implement Option) kann bei Bedarf auch beim Rückwärtsfahren gemäht werden
RIO Schaltfläche
Vom Mähen während der Rückwärtsfahrt wird aus Sicherheitsgründen abgeraten.
Ein Fahrer, die notwendig und wählt, um die Maschine beim sichern, eingeschaltet halten muss Fahrzeug ein Anschlag, dann den Knopf gelb, RIO wie das Reversieren Pedal leicht gedrückt wird. Der Fahrer kann die Schaltfläche "RIO" dann lösen und das Mähwerk weiterhin betätigen.
Dieses Verfahren muss wiederholt werden, wenn der Fahrer das Mähwerk (oder ein anderes mit der Zapfwelle angetriebenes Gerät) während der Rückwärtsfahrt weiter betreiben will.
Verstellbare Feder zur Hubunterstützung
Schilder für Feder zur Hubunterstützung und Einstellbolzen
Nahaufnahme des Schilds für die Feder zur Hubunterstützung
HINWEIS: Die verstellbare Feder zur Hubunterstützung gehört bei den Traktoren X380 zur Grundausstattung und bei den Traktoren X350 und X354 mit 107 cm breitem Mähwerk mit seitlichem Auswurf zur Sonderausstattung. Sie wird für die Traktoren X350 und X354 mit 107 cm breitem Mähwerk zum Mulchen empfohlen.
- Die Feder zur Hubunterstützung ist bei den Traktoren X380 als Grundausstattung ab Werk verbaut, um die Anstrengung beim Heben zu minimieren. (Sie wird für die Traktoren X350 und X354 mit 107 cm breitem Mähwerk zum Mulchen empfohlen.)
- Das Einstellfeder-Unterstützungs-Kit eignet sich auch für den Einsatz von Vorsätzen bei den Traktoren X350 und X354.
- Der zum Heben erforderliche Kraftaufwand kann eingestellt werden, indem ein Bolzen am vorderen Stoßfänger des Traktors auf die optimale Leistung eingestellt wird – ganz in Abstimmung auf die verwendete Ausrüstung (Mäher, Vorderschild etc.).
- Der Mäher wird beim Durchfahren von Gräben nicht versehentlich in der angehobenen Position verriegelt.
- Wenn ein Mäher oder ein Vorsatz in mit dem Pedal angehobener Position installiert oder entfernt wird, kann die Federspannung an den Verbindungspunkten ausgeschaltet werden, indem das Pedal nach hinten gezogen wird und die Verriegelung angehoben wird, um das Pedal in der hinteren Position zu halten.
Robuster, geschweißter Stahlrahmen
Geschweißter, hochbeanspruchbarer Rahmen
Der Rahmen besteht aus robusten und geschweißten Stahlteilen. Im Bereich von hochbelasteten Punkten ist er zusätzlich verstärkt:
- Der Rahmen wurde für eine hohe Nutzungsdauer aus Material mit einer Dicke von 2,66 mm gefertigt.
- Die zur Serienausstattung gehörende Frontstoßstange mit Anhängerkupplung ist aus 3,8-mm-Stahl gefertigt und komplementiert die Rahmenbaugruppe.
- Optionale Gewichtshalterung kann bis zu 19 kg Quik-Tatch™-Gewichte unterstützen.
Vorderachse und Radachsträger sind hoch belastbar
Vorderachse aus Gusseisen
Die Vorderachse besteht aus Gusseisen mit Kugelgraphit:
- Die Vorderachse aus Gusseisen ist widerstandsfähig und stoßfest.
- Gusseisen widersteht auch hohen Belastungen und Stößen.
Austauschbare Buchsen werden für den vorderen Achsschenkel und die Lenkspindeln der Modelle mit Servolenkung verwendet:
- Gleitlager sind besonders verschleißfest.
- Der Schmierfett-Hohlraum zwischen den Gleitlagern sorgt für eine gleichmäßige Schmierung und einfache Gängigkeit der Lenkung zwischen den Schmierungen (X370).
- Die Schmiernippel an den Radachsträgern sind einfach zu warten.
Lenkspindeln vorn
Lenkspindeln
Der Durchmesser der Lenkspindeln vorn beträgt 19 mm, um Widerstandsfähigkeit und eine lange Nutzungsdauer zu gewährleisten:
- Widerstandsfähigkeit zur Verwendung mit schweren Vorsätzen
- Lange Nutzungsdauer der Lagerflächen
- Verwendung versiegelter Präzisionslager an Vorderrädern
Leistungsstarkes Montagesystem für Heckausstattung zur problemlosen Montage verschiedener Geräte
Montagesystem für Heckausstattung
Ein verstärktes Montagesystem für Ausstattung wird verwendet:
- Inklusive stabiler Rahmenbefestigungen mit einer Kombination aus Montagebohrungen in der Anhängeplatte des Traktors, in die Stifte oder Gelenkschrauben gesteckt werden können, um schwere, am Heck montierte Geräte zu ziehen
- Einfache Verbindung optionaler Geräte mit dem Traktor
- Trägt die Last schwerer, am Heck montierter Geräte wie Materialaufsammelgeräte
Modernes und funktionelles Design für eine bessere Optik und höhere Leistung
Attraktives Design
Lufteinlassschlitze an der Motorhaube
Freundliche, runde Konturen geben dieser Maschine ein modernes, geschmackvolles Äußeres:
- In das Design der Haube wurden auf beiden Seiten über die gesamte Länge reichende Lufteintrittsschlitze integriert. Auf Schlitze auf der Haube wurde verzichtet.
- Bessere Motorkühlung
- Geringerer Geräuschpegel
- Die Heißluft wird über den vorderen Grill vom Fahrer weg ausgeblasen.
- Die vollständig geschlossene Motorhaube besteht aus farblich geformtem Material.
- Geringerer Geräuschpegel
- Rostet nicht und kann nicht verbeult werden
- Ergänzt wird das moderne Äußere durch einen unverwechselbaren Grill, eine große Fußstütze und ein einteiliges Kotflügeldeck.
Zwei hochwertige Scheinwerfer gewährleisten hervorragende Sicht
Optimales Beleuchtungsmuster
Scheinwerfer Streuscheibe
Scheinwerfer gehören bei allen Modellen zur Grundausstattung.
- Zwei 27-W-Lampen bieten hervorragendes Licht für gute Sicht beim Betrieb in den Abendstunden.
- Die Scheinwerfer lassen sich über einen Schalter am Armaturenbrett bequem ein- und ausschalten.
- Die Scheinwerfer wurden speziell entwickelt, um ein optimales Beleuchtungsmuster für das Mähen und Schneeräumen zu bieten.
Komfortable, benutzerfreundliche Fahrerplattform
Komfortable Fahrerplattform
Fahrerplattform
Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt:
- Ein großes Lenkrad mit einem Durchmesser von 36 cm ist komfortabel zu verwenden und reduziert den zum Lenken erforderlichen Kraftaufwand.
- Fußmatten über die gesamte Länge sind für den Fahrer angenehm und schützen den Fußbereich.
Komfortabler Sitz
Komfortabler, zugeschnittener und genähter Sitz
Komfortabler, zugeschnittener und genähter Sitz mit optionalen Armlehnen
Ein Sitz mit offener, hoher (46 cm) zugeschnittener und genähter Rückenlehne sorgt für eine komfortable, bequeme Fahrt und eine hervorragende Unterstützung des Fahrers:
- Höherer Fahrkomfort ergibt sich durch den Einsatz von mehr Schaumstoff in einem nach dem Form-in-Place-Verfahren gefertigten Sitz zur Stabilisierung des Fahrers auf unebenem Untergrund.
- Verbesserte Optik bieten ein dickeres Polster, zusätzliche Polsterung am Sitz und an der Rückenlehne mit gesticktem John Deere Logo: Dadurch sieht dieser hochwertige Sitz so gut aus, wie er sich anfühlt.
- Langfristige Geschmeidigkeit und eine geringere Wahrscheinlichkeit der Rissbildung sind die Vorteile dieses Verfahrens mit Zuschneiden und Vernähen. Dabei wird während der Herstellung nicht erwärmt und die Vinyldicke ist gleichmäßiger.
- Zusätzliche Unterstützung des Fahrers und Komfort mit optionalen Armlehnen BM23761.
- Verringerte Reparaturkosten bei einer Beschädigung des Sitzbezugs entstehen, weil der Sitzbezug als Ersatzteil über den Ersatzteildienst erhältlich ist.
- Der Sitz ist um 17 cm in 15 Positionen verstellbar und erlaubt es dem Fahrer, bequem zu sitzen und die Bedienelemente leicht zu erreichen.
- Der Sitz kann vom Fahrer im Sitzen leicht vor und zurück verstellt werden.
Verstellbarer, gefederter Sitz
Sitzfederung mit Federn in der hinteren Position
Sitzfederung mit Federn in der vorderen Position
Die Sitzfederung kann werkzeugfrei auf das Gewicht des Fahrers eingestellt werden:
- Die Federn lassen sich in drei Positionen beliebig vor und zurück verstellen.
- Völlig werkzeuglos
- Erlaubt die Feineinstellung der Federung auf das Gewicht des Fahrers
- Hintere Position bietet mehr Unterstützung für schwerere Fahrer
- Eine Werkzeugablage ist in den Sitzfuß integriert.
- Kann zur Aufbewahrung von Handschuhen, kleinen Werkzeugen etc. verwendet werden.
- Praktischer Aufbewahrungsort für Exact Adjust-Schlüssel und Lehre
Becherhalter und Werkzeugkasten
Becherhalter und abgedeckter Werkzeugkasten am Kotflügel
Abgedeckter Werkzeugkasten mit offener Abdeckung
Ein Becherhalter und ein Werkzeugkasten sind bequem für den Fahrer auf dem Kotflügel vorhanden:
-
Der Becherhalter ist für Behälter verschiedener Größe geeignet.
-
Der Werkzeugkasten bietet eine praktische Aufbewahrungsmöglichkeit.
-
Die Abdeckung des Werkzeugkastens verfügt über einen Schnappverschluss, damit lose Werkzeuge, Mobiltelefone usw. geschützt sind.
-
Der Becherhalter und der Werkzeugkasten bestehen aus strapazierfähigem Acrylnitril-Butadien-Styrol-Kunststoff (ABS).
12-V-Schnellanschluss
Position Schnellanschluss
In der Mitte des Fahrzeug befindet sich ein 12-V-Schnellanschluss unter dem Sicherungskasten des Traktors als Serienausstattung, um die Erstinstallationszeit für bestimmte Anbaugeräte zu reduzieren, die über die 12-V-Stromversorgung des Traktors betrieben werden:
- Die vierpoligen Anschlüsse umfassen Batterie, Masse und Klemmen für den Zündschalter. Das Ein- und Ausschalten erfolgt über den Zündschalter.
Hohe Wartungsfreundlichkeit dank einfach zu öffnender Motorhaube
Die einteilige Motorhaube ist einfach zu öffnen
Wartungsintervallaufkleber unter der Motorhaube
Die einteilige Motorhaube lässt sich zur Prüfung und Wartung des Motors leicht öffnen:
- Wichtige Wartungspunkte sind leicht erreichbar.
- Für mehr Komfort bei Wartungsarbeiten befindet sich auf der Innenseite der Motorhaube ein Wartungsintervallaufkleber.
Einfach zu wartende Kraftstoff- und Ölfilter
Bei geöffneter Haube sind die Kraftstoff- und Ölfilter des Traktors, der Schlauch zum Einfüllen/Nachfüllen von Öl und der Öl-Ablassschlauch für die Wartung zugängig.
Exact Adjust-Anschlüsse und ein Werkzeug zum Einstellen der Horizontalposition des Mähwerks machen die präzise Einstellung des Mähwerks einfach
Messlehre für die Horizontalposition des Mähwerks und Sechskant-Einstellwerkzeug unter dem Sitz des Traktors verstaut
Exact Adjust-Zugangsöffnungen
Für eine optimale Mähleistung muss das Mähwerk in der Horizontalen eben und in Fahrtrichtung korrekt eingestellt sein. Eine demontierbare Messlehre für die Horizontalposition des Mähwerks und ein Sechskant-Einstellwerkzeug machen die Verstellung einfach. Sie befinden sich sicher unter dem Sitz des Traktors.
Über den Einstellbolzen auf Ebene des Mähwerks sind auf beiden Seiten Exact Adjust-Anschlüsse zur Horizontalverstellung vorhanden. Mit dem Sechskant-Werkzeug bieten sie bequemen Zugang, um den Mäher schnell und einfach für eine optimale Schnittqualität einstellen zu können.
Die Exact Adjust-Funktion gehört bei allen Traktormodellen X300 und X500 der Select Series™ zur Standardausrüstung:
- Hierzu muss bei der Einstellung der Horizontalposition des Mähwerks nicht unter das Mähwerk gegriffen werden.
- Die Messlehre für die Horizontalposition des Mähwerks, die Exact Adjust-Anschlüsse und das Sechskant-Einstellwerkzeug arbeiten zusammen.
- Mähwerk horizontal ausrichten
- Korrekte Rechenposition einstellen (Ausrichtung des Mähwerks in Fahrtrichtung)
- Schnitthöhe auf die Einstellung des Drehreglers für die Schnitthöhe kalibrieren
- Exact Adjust vereinfacht die horizontale Ausrichtung des Mähwerks, falls dieses mit einem Power Flow™-Gebläse ausgestattet ist.
- Für die beste Schnittleistung sollte die Mähwerksausrichtung angepasst werden, falls abwechselnd mit und ohne installiertes Gebläse gemäht wird. Mit der Exact Adjust-Funktion geht das ganz einfach.
Werkzeug zur Horizontalausrichtung unter dem Mähwerk
Kugel-Sechskant-Werkzeug zur Horizontalausrichtung des Mähwerks verwenden
Für Informationen zu den korrekten Einstellverfahren für die einzelnen Traktorenmodelle ist das Bedienerhandbuch zu berücksichtigen. Grundlegende Einstellschritte zur korrekten Horizontalausrichtung des Mähwerks umfassen:
- Den Traktor auf einer ebenen Fläche abstellen.
- Korrekten Reifendruck gewährleisten.
- Das Schild für den Drehregler zur Schnitthöheneinstellung an der Maschinenkonsole beachten. Dieses Schild zeigt die Position der Horizontalausrichtung und der Einstellpunkte für die Horizontalausrichtung an.
Knopf zur Einstellung der Schnitthöhe
- Drehregler zur Schnitthöheneinstellung auf die korrekte Position zur Horizontalausrichtung des Mähwerks einstellen.
- Mäherräder bei Bedarf so ausrichten, dass sie den Boden nicht berühren.
- Die Messlehre für die Horizontalposition des Mähwerks unter dem Sitz entnehmen.
- Die Exact Adjust-Anschlüsse und das Werkzeug verwenden, um das Mähwerk in Horizontalposition auszurichten, sodass die Messlehre für die Horizontalposition gerade unter den unteren Rand des Mähwerks passt. Die Lage der Einstellpunkte ist bei den Mähwerken etwas unterschiedlich.
- Die Einstellpunkte hinten links und rechts befinden sich unter dem Mähwerkrand in der Nähe der hinteren Mäherräder, sofern vorhanden.
- Bei Bedarf das Mähwerk in Fahrtrichtung einstellen.
- Die Muttern hinten auf beiden Seiten der vorderen Hubstange gleich weit lösen.
- Die vordere Mutter auf beiden Seiten gleich weit im Uhrzeigersinn drehen, um den Mäher vorn zu heben, oder entgegen dem Uhrzeigersinn drehen, um ihn zu senken, bis die Messlehre gerade unter den vorderen Einstellpunkt passt.
- Hintere Muttern nach Abschluss der Einstellung anziehen.
- Die Messlehre in ihre Lagerposition bringen.
HINWEIS: Das mit dem Traktor gelieferte Einstellwerkzeug ist ein 8 mm-Kugel-Sechskantschlüssel, Teilenummer M162737. Das gerundete Ende führt zu einer Abweichung der Ausrichtung auf den Bolzen, wenn das Mähwerk eingestellt wird.
Technische Daten
| Technische Daten | ||||
|---|---|---|---|---|
| John Deere X380 Rasentraktoren |
Technische Daten
| Motor - Leistung | Bei 3350 1/min, 13,8 kW | |||
|---|---|---|---|---|
| Motor - Hersteller/Modell | FS651V | |||
| Getriebetyp | Integriertes hydrostatisches K58-Getriebe | |||
| Achsgetriebe - Steuerung | Twin Touch™-Pedale | |||
| Hinterreifen | 22x11–10 | |||
| Lenktyp | Manuell, Segment und Ritzel | |||
| Hubsystemtyp | Gaspedal mit einstellbarer Federunterstützung | |||
| Schnittbreite | 122 cm 48 in. |
|||
| Gewährleistung |
Motor
| Leistung | Bei 3350 1/min, 13,8 kW | |||
|---|---|---|---|---|
| Hubraum | 726 cc 44,3 cu in. |
|||
| Hersteller/Modell | FS651V | |||
| Typ | Hängendes Ventil (OHV), Druckumlaufschmierung, Ölfilter | |||
| Zylinder | Zweizylinder-V-Motor, gusseiserne Laufbuchsen | |||
| Regler | Mechanisch | |||
| Choke/Drehzahlregelung | Separate Hebel, automatischer Choke-Rücklauf | |||
| Kühlung | Luftkühlung | |||
| Luftfilter | Trocken, austauschbar mit Schaumvorreiniger | |||
| Ölablauf | Keine Werkzeuge erforderlich |
Kraftstoffsystem
| Typ | Benzin | |||
|---|---|---|---|---|
| Kraftstoffförderung | Impulspumpe, Vergaser | |||
| Kraftstoffanzeige | Anzeige auf der Armaturentafel | |||
| Lage des Kraftstofftanks | Hinten | |||
| Einfüllstutzen | Am linken Kotflügel, 7,6 cm 3 in. |
|||
| Fassungsvermögen des Kraftstofftanks | 12,5 L 3,3 U.S. gal. |
Elektrisches System
| Batterie | 12 V 340 CCA |
|||
|---|---|---|---|---|
| Ladesystem | Geregelter Schwungrad-Drehstromgenerator, 15 amp | |||
| Motoranlasser | Bendix | |||
| Betriebsstundenanzeige | Ja | |||
| Scheinwerfer | Zwei serienmäßig | |||
| Rücklichter oder Reflektor | Nein | |||
| Rückfahrscheinwerfer | Nein | |||
| Arbeitsbeleuchtung hinten | Nein | |||
| 12-V-Steckdose | Zubehöranschluss (Wahlausrüstung) |
Achsgetriebe
| Typ | Integriertes hydrostatisches K58-Getriebe | |||
|---|---|---|---|---|
| Steuerung | Twin Touch™-Pedale | |||
| Geschwindigkeitsfixierung | Ja, Hebel am Armaturenbrett | |||
| Ölkühler | Lamellen und Lüfter am Achsgetriebe | |||
| Ölfilter | Ja, intern | |||
| Differenzialsperre | Nein | |||
| Vorwärtsgeschwindigkeit | 0-10 km/h 0-6,2 mph |
|||
| Rückwärtsgeschwindigkeit | 0-5,6 km/h 0-3,5 mph |
|||
| Bremsen | Innenliegende Nassscheibenbremse |
Chassis
| Rahmen | Geschweißt, hochbeanspruchbar | |||
|---|---|---|---|---|
| Grundierung/Lack | E-Coat/Pulver | |||
| Halter für Schnellanbau-Gewichte | Standard Heck, optional Front – ausgelegt für bis vier „Quik-Tatch“-Gewichte, 19 kg 42 lb |
|||
| Kraftheber-Zusatzausstattung | Nein | |||
| Vorderachse | Gusseisen | |||
| Buchsen der Lenkspindeln | Nein | |||
| Vorderreifen | 15x6,5–8 | |||
| Hinterreifen | 22x11–10 | |||
| Haubenmaterial | In Farbe gegossene Haube verringert Geräusche und kann nicht rosten oder verbeulen | |||
| Werkstoff Kotflügelblech | Pressstahl | |||
| Fußmatten | Rutschfester Gummi | |||
| Ablagen | Auf Kotflügel und unter dem Sitz | |||
| Wartungsintervallaufkleber | Ja | |||
| Handgriffe am Kotflügel | Nein | |||
| Getränkehalter | Ja | |||
| Ausrüstungsmontage | Ja, Schwerlastausführung |
Lenkung
| Typ | Manuell, Segment und Ritzel | |||
|---|---|---|---|---|
| Allradlenkung | Bei diesem Modell nicht verfügbar | |||
| Lenkrad | 35,6 cm 14 in. |
|||
| In der Neigung verstellbares Lenkrad | Nein | |||
| Wenderadius | 40,6 cm 16 in. |
|||
| Ungeschnittener Kreisradius | 48A Mäher, 53,3 cm 21 in. |
Sitz
| Typ | Offene Rückenlehne | |||
|---|---|---|---|---|
| Höhe der Rückenlehne | 38,1 cm 15 in. |
|||
| Armlehnen | Nein | |||
| Längsverstellung | bei besetztem Fahrersitz, 17,8 cm 7 in. |
|||
| Sitzfederung | Zwei Spiralfedern, drei Federpositionen ohne Werkzeug auf das Gewicht des Fahrers einstellbar |
Hubsystem
| Typ | Gaspedal mit einstellbarer Federunterstützung | |||
|---|---|---|---|---|
| Hydraulikanschlüsse | Nein | |||
| Mähwerk-Schnitthöhe | 13 Positionen, 2,5-10,2 cm 1-4 in. |
|||
| Abstufung der Schnitthöheneinstellung | 0,64 cm 0,25 in. |
|||
| Voreingestellte Schnitthöhe | Ja |
Mähwerk
| Typ | Seitenauswurf | |||
|---|---|---|---|---|
| Schnittbreite | 122 cm 48 in. |
|||
| Konstruktion | Gestanztes Mähwerkgehäuse aus Stahl | |||
| Mähwerkmaterial | 10 gauge 3,4 mm 0,135 in. |
|||
| Waschanschluss am Mähwerk | Ja | |||
| Mähwerk-Antriebssystem | Linearer Riemenantrieb, elektrische Zapfwelle | |||
| Mähwerkräder | Vier | |||
| Einstellung des Mähwerkrads | Sieben Positionen, Federstift | |||
| Einstellen der Mähwerkshöhe | Exact Adjust-Anschlüsse und eine Messlehre zum Einstellen der Horizontalposition des Mähwerks |
Mäherkompatibilität
| Typ | Unter den Traktor schieben | |||
|---|---|---|---|---|
| Vordere Zugarme | Mit Federstiften an zwei Punkten befestigt | |||
| Hintere Zugarme | Zwei federbelastete J-Stifte | |||
| Mähwerkräder drehen sich | Ja | |||
| Antriebssystem | Zweifacher Riemen |
Sicherheit
| Erfüllt ANSI-Norm | Ja | |||
|---|---|---|---|---|
| Erfüllt OPEI-Norm | Ja | |||
| Rückfahrschutz | Option zum Betreiben von Anbaugeräten während der Rückwärtsfahrt (RIO) | |||
| Sicherheitsvideo | Ja |
Anmerkungen des Käufers
| Hinweise | Einteilige Motorhaube für einfachen Wartungszugang, in Farbe gegossen, verringert Geräusche und kann nicht rosten oder verbeulen Robuste E-Coat-Grundierung und Pulverlack |
|||
|---|---|---|---|---|
| Gewährleistung |
Sonderausrüstung
| Mäher | 48A | |||
|---|---|---|---|---|
| Hinteres Grasaufnahmesystem | ||||
| Materialaufnahme mit Antrieb | Power Flow™-Gebläse | |||
| Mulchsystem | Ja | |||
| Frontvertikutierer | 96,5, 116,8, 137,2 cm 38, 46, 54 in. |
|||
| Fronträumschild | 111,8 und 125 cm 44 und 49 in. |
|||
| Mittig montierter Schild | ||||
| Schneefräse | 111,8 cm 44 in. |
|||
| Kehrmaschine | 120 cm 47 in. |
|||
| Bodenfräse | ||||
| Hülsenkupplung | ||||
| Dreipunktaufhängung | ||||
| Heckzapfwelle | ||||
| Pflug, Streichblech | ||||
| Kastenabstreifer | ||||
| Grubber | ||||
| Heckschild | ||||
| Scheibenegge | ||||
| Landschaftsrechen | ||||
| Pflanzenschutzspritze | ||||
| Streuer | Anhänger, 80 kg 175 lb |
|||
| Vordere Stoßstange | Optional vordere Stoßstange in Spezialform | |||
| Frontschutz | Ja | |||
| Wetterschutz | ||||
| Sonnendach | ||||
| Kraftheber-Zusatzausstattung am Heck | ||||
| Schaufelhalter | ||||
| Grasstreifenbildung | ||||
| Traktorschaufel | ||||
| Frontlader | ||||
| Andere Maschinen | ||||
| Anhängerwerkzeuge |
Abmessungen
| Höhe | 109,2 cm 43 in. |
|||
|---|---|---|---|---|
| Gesamtlänge | 182,9 cm 72 in. |
|||
| Radstand | 125,5 cm 49,4 in. |
|||
| Breite mit Mähwerk | 159 cm 62,5 in. |
|||
| Breite mit Mähwerk (Schwadblech zur Lagerung angehoben) | 136 cm 53,6 in. |
|||
| Breite ohne Mähwerk | 97,8 cm 38,5 in. |
|||
| Gewicht | 299 kg 659 lb |
Zusätzliche Informationen
| Datum erfasst |
|---|
Zubehör und Anbaugeräte
Alle einblenden
Alle verbergen
Traktoren der Serie X500 schieben Schnee mit dem Fronträumschild
Fronträumschild nach links abgewinkelt
Schnee schieben
Drei einfache Schritte zur Montage des Räumschilds
Schnellwechsel-Vorrichtung
Traktor-spezifischer Montagerahmen
Kehrbesen und Räumschild mit Schnellwechsler
Frontkehrbesen mit Kehrgutbehälter am X300-Traktor
Frontkehrbesen nach links abgewinkelt
Den Kehrbesen anheben, halten und verriegeln
Schnellwechsler mit Hubhebel und (traktorspezifischem) Montagerahmen und Antriebssatz
Kehrbesen und Räumschild mit Schnellwechsler
Anbauteile
Antriebswellenteile
Quick-Hitch
Mehrzweckanhänger 7P aus Polyethylen
Mehrzweckanhänger 7P aus Polyethylen
Mehrzweckanhänger 17P abgebildet
Geneigte Heckklappe für einfacheres Entleeren
Traktorkraftheber mit Spannstift
Neigungsverriegelung
Mehrzweckanhänger
Auswurfschaft und Power Flow System und Gebläse
Behälter, Schacht und Gebläse an EZtrak™ Mäher
Behälter, 250 l
250 l mit Power Flow™ System
Grobmaschige Fangsäcke
Nahansicht von Material im grobmaschigen Fangsack
HP Power Flow™-Gebläsebaugruppe
Typischer Heimwartungssatz
Netzsatz für Sitz
Frontschutz
Der Frontschutz kann abgesenkt werden, damit die Motorhaube geöffnet werden kann
Vordere Stoßstange
Seitenauswurfmesser/Mulchmesser
Seitenauswurfmesser/Mulchmesser
Komponenten des Satzes für trockene Bedingungen
Am Mähwerk angebrachter Satz für trockene Bedingungen
Mähwerk-Nivellieranzeige
Fangklappe von MulchControl geöffnet (42A Mähwerk abgebildet)
Fangklappe von MulchControl geschlossen (107 cm Mähwerk abgebildet)
Fangklappe von MulchControl geschlossen (107 cm Mähwerk abgebildet)
Griff von MulchControl (42A Mähwerk abgebildet)
Quick-Tatch Gewicht mit 19 kg (42 lb)
Standardfrontstoßstange
Optionale Frontgewichtshalterung/Stoßstange montiert
Frontgewichtshalterung/Stoßstange mit vier Gewichten
Halter für Schnellanbau-Gewichte mit zwei Gewichten von 19 kg (42 lb) abgebildet
13,6-kg-Vorderradgewicht
Vorderradgewicht mit 13,6 kg (30 lb) abgebildet
Reifenschutzketten (abgebildete optionale Radgewichte nicht eingeschlossen)
FRONTRÄUMSCHILD UND KEHRBESEN
Fronträumschild 125 cm - SAB00724
Traktoren der Serie X500 schieben Schnee mit dem Fronträumschild
Das langlebige Räumschild dient als perfekte Lösung zum Beseitigen von Schnee und anderem losen Material.
Das Schild ist sehr leicht am Traktor zu montieren, was den ganzjährigen Gebrauch in verschiedenen Jahreszeiten ermöglicht. Für die Nutzung drückt der Fahrer vom Sitz aus einfach einen Hebel und das Räumschild wird abgesenkt. Wenn die Arbeit abgeschlossen ist, wird es durch Hochziehen des Hebels angehoben.
Fronträumschild nach links abgewinkelt
Der Arbeitswinkel kann mit einem Hebel vom Traktor aus eingestellt werden. Dies ist insbesondere an engeren Stellen wichtig, wenn die Richtung häufiger zwischen links und rechts gewechselt wird.
Es kann bis zur Kante mit dem breiten Schild geräumt werden
Schnee schieben
Das Schild ist breiter als der Traktor, um sicherzustellen, dass der Traktor auf dem geräumten Weg eine gute Traktion hat und den Schnee nicht verdichtet. Auch bei angewinkeltem Schild kann der Fahrer für beste Ergebnisse bis zu Mauern und anderen Objekten räumen.
Unempfindlich gegen Stöße, selbst wenn unter dem Schnee verborgene Gegenstände getroffen werden
Demonstration des Sicherheitsgelenks: Der Traktor wird nach dem Schlag abgebremst, ist aber noch genug bewegbar, um den Stoß für den Fahrer zu dämpfen. Das Räumschild wird vom Hindernis wegbewegt, indem es sich nach oben bewegt.
Funktion eines traditionellen Räumschilds (obere Linie) und eines Räumschilds mit Sicherheitsgelenk (untere Linie).
- Drehpunkt
- Harter Gegenstand
- Schnee
Viele am Markt erhältliche Fronträumschilder schwenken um einen Drehpunkt nahe des Bodens (siehe 1.1). Beim potenziellen Berühren eines Hindernisses (siehe 1.2) kann sich das drehbare Räumschild kaum bewegen, was den Stoß für das Schild, den Traktor und den Fahrer noch verstärkt (1.3).
Das Sicherheitsgelenk dieses Schilds ist praktischer, indem es sich um einen höheren Punkt dreht (2.1). Es vermeidet einen heftigen Stoß, da sich die Kante des aufprallenden Räumschilds deutlich nach hinten bewegt (2.2) und der Traktor sanfter abbremsen kann. Das Schild wird auch bei zu viel Schnee angehoben – und räumt weiterhin Schnee. Sobald der harte Gegenstand überwunden ist, drückt die Feder das Räumschild zurück in seine ursprüngliche Position. Dies alles führt zu mehr Komfort für den Fahrer, besserer Zuverlässigkeit des Schilds und Traktors zusammen mit kosteneffektivem Schneeräumen ohne Rückwärtsfahren und erneutes Auftreffen auf den Gegenstand beim Versuch, ihn von Schnee freizuräumen.
Anbau am Traktor in drei Sekunden
Drei einfache Schritte zur Montage des Räumschilds
Um das Räumschild am Traktor anzubauen, heben Sie es einfach vom Boden an; hängen es in den Schnellwechsler ein und verriegeln diesen. Obwohl das Mähwerk angebaut bleiben kann, wird empfohlen, es abzubauen und Hinterradgewichte am Traktor einzusetzen. Für den Betrieb im Schnee wird zu Schneeketten geraten. Sowohl die Gewichte als auch die Ketten sind über John Deere Parts erhältlich.
Kompatibilität und erforderliche Befestigungsteile
Schnellwechsel-Vorrichtung
Traktor-spezifischer Montagerahmen
Ein John Deere Vertriebspartner kann darüber informieren, für welche Modelle dieser Kehrbesen geeignet ist und die erforderlichen Befestigungsteile bestellen.
Weitere Räumschilder, Kehrbesen und Schneefräsen
Kehrbesen und Räumschild mit Schnellwechsler
Die folgende Tabelle zeigt die verfügbaren Optionen einer John Deere Sonderausstattung für Aufsitzmäher und Rasentraktoren und gibt an, welche Lösung am besten passt. Die gesamte obige Beschreibung gilt für das 125-cm-Räumschild mit Schnellwechsler. Wenn der Traktor mit einem Antriebssatz und entsprechendem Schnellwechsler ausgestattet ist, kann er mit diesem entweder das Räumschild oder den 120-cm-Kehrbesen aufnehmen.
Schild – 117 cm für X100 – 112 cm für X300 – 122 cm für X500 |
Räumschild mit Aushebung 125 cm | Kehrbesen mit Aushebung 120 cm | Schneefräse – 112 cm für X100 – 112 cm für X300 – 119 cm für X500 |
|
| Bürgersteige kehren | x | |||
| Leichten Schnee räumen oder leichtes Material schieben | x | x | x | |
| Schweren Schnee räumen | x | (x) | x | |
| Hinweise | Wird am Traktor montiert. Mähwerk muss abgebaut werden. |
Über Schnellwechsler anzubauen | Über Schnellwechsler anzubauen |
Kehrmaschine 120 cm - SAB00726
Frontkehrbesen mit Kehrgutbehälter am X300-Traktor
Dieser Kehrbesen dient als perfekte Lösung zum Beseitigen von Schnee und Schmutz. Er ist sehr einfach zu montieren und wird mit einem Kehrgutbehälter und Mehrzweckbürste geliefert.
Zum Einschalten drückt der Fahrer vom Sitz aus einfach auf einen Hebel und der Kehrbesen wird auf den Boden abgesenkt, während er beginnt, sich zu drehen. Wenn die Arbeit abgeschlossen ist, wird er durch Hochziehen des Hebels angehalten und vom Boden angehoben.
Frontkehrbesen nach links abgewinkelt
Der Arbeitswinkel kann einfach durch Hochziehen oder Niederdrücken des (linken) Hebels vom Traktor aus geändert werden. Dies ist besonders an engeren Stellen günstig, wenn die Richtung häufiger zwischen links und rechts gewechselt wird.
Den Kehrgutbehälter kann man zum Aufnehmen von Schmutz verwenden
Jede Kehrmaschine wird mit einem Kehrbehälter zum Aufnehmen von Schutz geliefert. Eine oben und unten angebrachte Gummilippe minimieren den Staubaustritt. Zum Entleeren, den Behälter einfach auskippen oder den Behälter ab nehmen und das Kehrgut woanders entsorgen.
Kehrergebnisse durch Anpassen des Bodendrucks optimieren
Um eine optimale Leistung zu erzielen, kann der Bodendruck einfach durch Drehen eines Knopfes auf dem Kehrbesen erhöht werden. Das Senken des Bodendrucks verringert Reibung und erhöht die Lebensdauer des Kehrbesens.
Bis zur Kante und auf unebenem Gelände kehren
Der breite Kehrbesen und das zentrale Antriebssystem kehren bis in Kanten von Mauern und anderen Objekten. Kehren von unebenem Boden ist einfach und effizient: Die Kehrmaschine ist pendelnd gelagert montiert, um Unebenheiten auszugleichen.
Einfacher Transport und Lagerung
Die luftbereifte Schwenkrolle trägt den Kehrbesen und ermöglicht einfaches Bewegen und Lagern des Kehrbesens, wenn er nicht in Gebrauch ist. Die Gummimanschette um den Zapfen des Rads schützt die Lager vor aufgewirbeltem Schmutz.
Anbau am Traktor in drei Sekunden
Den Kehrbesen anheben, halten und verriegeln
Um den Kehrbesen am Traktor anzubauen, heben Sie ihn einfach vom Boden an, hängen Sie ihn in die Quick-Hitch ein und verriegeln Sie ihn, indem Sie den Hebel niederdrücken. Es wird empfohlen, Hinterradgewichte am Traktor einzusetzen. Für den Betrieb im Schnee werden Schneeketten empfohlen. Das Mähwerk sollte abgebaut werden, damit etwas mehr Freiraum für die Schneeketten entsteht, bei breiteren Mähwerken würde man eventuell nicht so dicht an Hindernisse heranfahren können. Sowohl die Gewichte als auch die Ketten sind über John Deere Parts erhältlich.
Kompatibilität und erforderliche Anbauteile
Schnellwechsler mit Hubhebel und (traktorspezifischem) Montagerahmen und Antriebssatz
Ihr John Deere Vertriebspartner wird Sie gerne darüber informieren, für welche Modelle diese Kehrbesen geeignet sind, und die erforderlichen Anbauteileteile liefern.
Weitere Räumschilder, Kehrbesen und Schneefräsen
Kehrbesen und Räumschild mit Schnellwechsler
Die folgende Tabelle zeigt die verfügbaren Optionen für die John Deere Sonderausstattung für Aufsitzmäher und Rasentraktoren und gibt an, welche Lösung am besten passt. Die gesamte obige Beschreibung gilt für den 120-cm-Kehrbesen mit Schnellwechsler. Das 125-cm-Räumschild kann an den gleichen Anbaurahmen wie der Kehrbesen montiert werden und eine ausgezeichnete Lösung bei stärkerem Schneefall darstellen.
Schild – 117 cm für X100 – 112 cm für X300 – 122 cm für X500 |
125 cm-Räumschild mit Schnellwechsler | 120 cm-Kehrbesen mit Schnellwechsler | Schneefräse – 112 cm für X100 – 112 cm für X300 – 119 cm für X500 |
|
| Bürgersteige reinigen | x | |||
| Leichten Schnee und loses Räumgut schieben | x | x | x | |
| Schweren Schnee räumen | x | (x) | x | |
| Hinweise | Wird an den Traktor montiert. Mähwerk muss abgebaut werden. |
Über Schnellwechsler anzubauen | Über Schnellwechsler anzubauen |
Anbauteile (X350, X354, X370, X380, X350R der Modelljahre - SAB10035
Anbauteile
Zur Verwendung eines Fronträumschilds erforderlich.
Kompatibilitätsinformationen
SAB10035
Für die Traktoren X350, X354, X370, X380 und X350R. Nicht kompatibel mit dem französischen Konformitätssatz.
Antriebsteile (X350, X354, X370, X380, X350R der - SAB10037
Antriebswellenteile
Zur Verwendung einer Kehrmaschine an der Maschine nötig.
Kompatibilitätsinformationen
SAB10037
Für die Traktoren X350, X354, X370, X380 und X350R. Nicht kompatibel mit dem französischen Konformitätssatz.
Front-Quick-Hitch mit Antrieb - SAB00922
Quick-Hitch
Der Front-Quick-Hitch mit Antrieb erhöht die Vielseitigkeit des Traktors.
Kompatibilitätsinformationen
SAB00922
Für die Traktoren LR135, LR175, X110, X120, X125, X130R, X135R, X140, X145, X155R, X165, X300, X300R, X304, X305R, X320, X534 und X540. Für die Kehrmaschine SAB00726 erforderlich.
ANHÄNGER
Mehrzweckanhänger, 7P Polypropylen - MCZLP2193500
Mehrzweckanhänger 7P aus Polyethylen
Jeder Kunde, der ein John Deere Rasen- und Gartenprodukt besitzt, ist ein potenzieller Abnehmer für einen hochwertigen, erschwinglichen Mehrzweckanhänger. Mehrzweckanhänger können zum Transport einer Reihe von Materialien eingesetzt werden, darunter Brennholz, Schnittgut, Sand, Schutt, Mulch, Gartenwerkzeuge, Pflanzen und Büsche.
Mehrzweckanhänger werden konstruiert, bemalt und mit Aufklebern gekennzeichnet, um mit anderer John Deere Ausrüstung kompatibel zu sein.
Für ordnungsgemäße Bremsen und Betrieb darf das Gewicht des Anhängers im beladenen Zustand nicht höher als das Gewicht des Traktors bzw. einer anderen Zugmaschine plus Fahrer sein. Die Anhängelast von Geräten, die an den EZtrak™ oder ZTrak™ Mäher angehängt werden, darf 113 kg (250 lb) nicht übersteigen. Siehe die betreffenden Fahrzeugseiten für Fahrzeuggewicht und Mähwerk.
Mehrzweckanhänger 7P aus Polyethylen
-
Der Anhänger hat eine gegossene, hochdichte Premium-Kistenkonstruktion aus Polyethylen.
-
Der Formpressprozess ermöglicht dem Polyethylen optimale Stärke in allen Bereichen für ausgezeichnete Festigkeit und Langlebigkeit.
-
Das Polyethylengehäuse verbeult und rostet nicht und behält sein neues Aussehen länger.
-
Für das einfachere Hinzufügen von Seitenerweiterungen wurden 2-cm (0,75-in)- x 5-cm (2-in)-Pfahleinlässe modelliert.
-
Zwei vertikale gegossene 2-cm (0,75-in)-Kanäle auf jeder Seite ermöglichen den einfachen Einsatz von Trennwänden, um die Kiste in zwei oder drei Abteile einzuteilen.
-
Lamellen im Kistenboden sorgen für zusätzliche Verstärkung und verhindern, dass die Schaufel beim Entleeren des Anhängers an die Schrauben stößt.
-
Eine geneigte Heckklappenkonstruktion erleichtert das Entleeren der Kiste, da keine Heckklappe gelockert oder entfernt werden muss.
-
Das Aussehen ist kompatibel mit anderer John Deere Ausrüstung.
-
Luftbereifung bietet Bodenhaftung auf Grünland für gute Bodendruckverteilung, Stoßdämpfung und minimalen Rollwiderstand.
Räder
Mehrzweckanhänger 17P abgebildet
Räder sind für mehr Strapazierfähigkeit auf einer massiven einteiligen Achse montiert.
Iron und Oilite® Radlager mit Schmiernippeln bieten Schmierung für mehr Langlebigkeit.
Die Luftbereifung bietet Folgendes:
- Gute Bodendruckverteilung
- Minimaler Rollwiderstand
- Stoßdämpfung
Geneigte Heckklappe
Geneigte Heckklappe für einfacheres Entleeren
Eine geneigte Heckklappenkonstruktion erleichtert das Entleeren der Kiste, da keine Heckklappe gelockert oder entfernt werden muss.
Traktorkraftheber
Traktorkraftheber mit Spannstift
Ein Anhängebolzen mit großem Durchmesser bietet viel Robustheit:
- Schnelle und einfache Befestigung am Traktorkraftheber
- Spannstift, um sicherzustellen, dass der Bolzen in Position bleibt
Neigungsverriegelung
Neigungsverriegelung
Eine einfach anwendbare springgeladene Kippverriegelung ermöglicht das Neigen der Kiste für einfacheres Entleeren. Ein steiler Kippwinkel erleichtert das Entleeren des Anhängers.
Technische Daten
| Fassungsvermögen der Pritsche | |
| Gehäuft, m3 (cu ft) | 7 (0,20) |
| Bei Zusammenstoß, m3 (cu ft) | 5,6 (0,16) |
| Maximale Last, kg (lb) | 450* (204) |
| Kistenabmessungen | |
| Breite, cm (in) | 84 (33) |
| Länge, cm (in) | 114 (45) |
| Tiefe, cm (in) | 27 (10,5) |
| Kistenkonstruktion | Geformt |
| Material | Hochfestes Polyethylen (HDPE)** |
| Heckklappe | Keine, geneigt |
| Luftbereifung | 2-lagig |
| Größe | 13x4-6 |
| Spurbreitenausführung | Rasen |
| Empfohlener Reifendruck | 207 kPa (30 psi) |
| Radlager | Iron/Oilite® |
| Schmiernippel an Rädern | Ja |
| Achsendurchmesser, cm (in) | 1,905 (0,750) |
| Bodenfreiheit, cm (in) | 14,3 (5,62) |
| Breite gesamt, cm (in) | 86,4 (34) |
| Anhängebolzen | Stift/Bügelfeder |
| Kippwinkel (Grad) | 55 |
| Maximale Stützlast, kg (lb) | 25 (55) |
| Versandgewicht mit Verpackung, kg (lb) | 31 (68) |
| Nettogewicht, kg (lb) | 29 (65) |
*Gesamtgewicht von Anhänger und Nutzlast. Für ordnungsgemäße Bremsen und Betrieb darf das Gewicht des Anhängers im beladenen Zustand nicht höher als das Gewicht des Traktors bzw. einer anderen Zugmaschine plus Fahrer sein. Die Anhängelast von Geräten, die an den EZtrak™ oder ZTrak™ Mäher angehängt werden, darf 113 kg (250 lb) nicht übersteigen.
**Hochdichtes Polyethylen ist formgepresst, um optimale Stärke in allen Bereichen für maximale Langlebigkeit zu gewährleisten.
Oilite® ist ein Warenzeichnen von Beemer Precision Incorporated.
Bestellinformation
Kontaktieren Sie bitte Ihren örtlichen John Deere Vertriebspartner für Informationen zu Verfügbarkeit und Preis.
Mehrzweckanhänger 7P aus Polyethylen
Bestellnummer: MCZLP2193500
Mehrzweckanhänger, 13 Stahl - MCZLPHDC13JD
Mehrzweckanhänger
Zum Ziehen verschiedenster Materialien. Geschweißte Stahlkastenkonstruktion.
Immer im Doppelpack bestellen. Das Gewicht des Anhängers im beladenen Zustand darf nicht höher als das Gewicht des Traktors plus Fahrer sein.
AUSWURFSCHÄCHTE FÜR MATERIALAUFNAHMESYSTEM
Auswurfschacht und Power Flow System (230/247 l) - BM21681
Auswurfschaft und Power Flow System und Gebläse
Behälter, Schacht und Gebläse an EZtrak™ Mäher
Der Auswurfschaft und das Power Flow System sowie das Power Flow Hochleistungsgebläse sind erforderlich, um das Power Flow 2-Sack-Materialaufnahmegerät zu verwenden. Der Schacht verfügt über einen praktischen Griff und eine Füllstandanzeige, dank welcher der Bediener weiß, wann die Beutel voll sind.
Ein Schacht ist mit verschiedenen Fahrzeuganwendungen kompatibel. Auf Schnittlinien am Schacht wird in der Anleitung verwiesen, sodass der Schacht auf die richtige Länge für die Fahrzeug-/Mäheranwendung zugeschnitten werden kann.
Kompatibilitätsinformationen
BM21681
Für Gebläse der Serien 48C, 48X, 54C oder 54X.
GRASFANGBEHÄLTER FÜR MATERIALAUFNAHMESYSTEME
Zweikammer-Grasfangbehältereinheit, 250 l (X300/X500 M-T, - BM24508
Behälter, 250 l
250 l mit Power Flow™ System
Übersicht
Der Behälter mit 250 l Fassungsvermögen ist ein effizientes Hilfsmittel zum Sammeln von Grasschnitt und Laub mit dem hinteren Grasaufnahmesystem mit Auswurf oder dem Power Flow™ Materialaufsammelgerät. Die Konstruktion des Behälters bietet ein modernes Design, hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel.
Vorteile
- 250 l Füllmenge
- Einfach anzubringender unterer Schacht (separat zu bestellen)
- Griff an Schacht
- Luftauslasskanal
- Praktische Verriegelung mit Federmechanismus
- Luftstrombasierte Füllstandsanzeige
- Quik-Tatch™-Montage
- Abgedichteter Behälterdeckel
- Grobmaschige Fangsäcke erhältlich
Grobmaschiger Fangsack (1) für Grasfangbehälter 250 l - AM135486
Grobmaschige Fangsäcke
Nahansicht von Material im grobmaschigen Fangsack
Ein grobmaschiger Fangsack ist optional erhältlich für den Einsatz mit 247-l (7-bu)-Schneide-Auswurf-Grasaufnahmesystem und Power Flow™ Grasaufnahmesystem:
- Zwei grobmaschige Fangsäcke sind erforderlich.
- Der Fangsack mit weiten Maschen ermöglicht einen stärkeren Luftstrom und sorgt bei nassem und schwerem Gras für eine effektivere Füllung.
POWERFLOW-GEBLÄSE FÜR MATERIALAUFNAHMESYSTEME
Powerflow-Hochleistungsgebläse 48A (X300/X500 M-T, CE) - BG20772
HP Power Flow™-Gebläsebaugruppe
Die Power Flow™-Hochleistungs-Gebläsebaugruppe für den Accel Deep™-Mäher mit 122 cm (48 in) wird mit einem Grasfangbehälter und einem Schacht verwendet, um ein sehr effektives Materialaufnahmegerät bereitzustellen. Der Behälter und der Schacht müssen separat bestellt werden, um dieses Materialaufnahmegerät zu vervollständigen.
WARTUNGSSETS
Wartungsset - LG265
Heimwartungssatz LG265
Typischer Heimwartungssatz
Mit diesen praktischen und handlichen Heimwartungssätzen können Vertriebspartner ihren Kunden alle im Benutzerhandbuch vorgegebenen Wartungsintervall-Ersatzteile bereitstellen.
Der Heimwartungssatz LG265 enthält folgende Teile:
Anzahl |
Beschreibung |
1 |
Motorölfilter |
2 |
Quart Motoröl |
1 |
Kraftstofffilter |
1 |
Luftfiltereinsatz |
1 |
Luftfiltereinsatzschaum |
2 |
Zündkerze |
SONSTIGES
Netzsatz für Sitz - AM136046
Netzsatz für Sitz
Der Netzsatz für Sitze bietet einen praktischen Aufbewahrungsbereich für Handschuhe und andere kleine Gegenstände. Er ist verfügbar für Sitze mit offener Rückenlehne.
SCHUTZ
Rammschutz (X300/X500 M-T) - BM23057
Frontschutz
Der Frontschutz verleiht dem Traktor ein markantes Aussehen und schützt die Vorderseite des Traktors vor Beschädigung.
Der Frontschutz kann abgesenkt werden, damit die Motorhaube geöffnet werden kann
Durch die Entfernung einer Federklemme und eines Stifts kann der Frontschutz abgesenkt werden, damit die Motorhaube geöffnet werden kann.
Kompatibilitätsinformationen
BM23057
Für X300, X300R, X304, X305R, X310, X320, X534 und X540.
Stoßstange (X300s, X500, X530, X534, X570) - BM23056
Vordere Stoßstange
Die vordere Stoßstange verleiht dem Traktor ein markantes Aussehen und schützt die Vorderseite des Traktors vor Beschädigung.
Leistungsmerkmale:
-
Stoßstange kann leicht an der Vorderseite des Traktors montiert werden.
-
Stoßstange kann bei Verwendung des Fronträumschilds oder des Schneegebläses am Traktor verbleiben.
Kompatibilitätsinformationen
BM23056
Für X300, X300R, X304, X305R, X310, X320 und X534.
MÄHMESSER
Messer (48C/48X/48A, Mulchen) - M127673
Seitenauswurfmesser/Mulchmesser
Messer (48C/48X/48A, Seitenauswurf) - M145476
Seitenauswurfmesser/Mulchmesser
MÄHWERK
Satz für trockene Bedingungen (48A) - BM26238
Komponenten des Satzes für trockene Bedingungen
Am Mähwerk angebrachter Satz für trockene Bedingungen
Der BM26238 Satz für trockene Bedingungen, 48A, ist erhältlich für 48A Accel Deep™ Mähwerke an Traktoren der Serie S240 ab Modelljahr 2016 sowie Traktoren der X300 und X500 Select Series™ und ZTrak™ Mäher für private Rasenpflege. Der Satz für trockene Bedingungen 48A funktioniert auch mit allen Traktoren der X700 Signature-Serie (ab Modelljahr 2013), die mit einem 48A-Mähwerk ausgestattet sind.
Mit dem Satz für trockene Bedingungen wird die Menge an ausgeblasenem Material um das Mähwerk herum beim Seitenauswurf, Mulchen oder bei der Grasaufnahme bei trockenem Gras und Laub verringert. Für eine optimale Mähleistung bei dicht wachsendem Gras können die Leitbleche des Satzes für trockene Bedingungen abgebaut werden.
Mähwerk-Nivellieranzeige - AM130907
Mähwerk-Nivellieranzeige
Die Mähwerk-Nivellieranzeige ermöglicht eine schnelle und präzise Ausrichtung des Mähwerks und die Einstellung der Schnitthöhe.
Kann verwendet werden für:
- Rasentraktoren
- Rasen- und Gartentraktoren
- Aufsitzmäher
- Frontmäher
- Professionelle handgeführte Rasenmäher
- Null-Wenderadius-Mäher
MULCH-KITS
MulchControl-Nachrüstsatz 48A - BM24993
Vorteile und Nutzen von MulchControl
Mit dem MulchControl Anbaugerät für das 48A Mähwerk ist das Mulchen praktischer in einer Vielzahl von Mähsituationen, da es sich nicht nur hervorragend zum Mulchen eignet, sondern aus den Umbau des Mähers erlaubt, wenn der seitliche Auswurf oder das Sammeln des Mähmaterials gewünscht sind. Vorteile des Mulchens von Grasschnitt:
- Ästhetischer Rasen
- Der Grasschnitt wird nicht auf den Fahrer, die Fahrbahn oder Blumenbeete geblasen
- Geringerer Verbrauch von Dünger
- Grasschnitt muss nicht mühsam entsorgt werden
Funktionsweise von MulchControl
Fangklappe von MulchControl geöffnet (42A Mähwerk abgebildet)
Fangklappe von MulchControl geschlossen (107 cm Mähwerk abgebildet)
MulchControl hat ein innovatives, einfaches Design, das benutzer- und wartungsfreundlich ist:
- Die MulchControl-Funktion hat Fangklappen zur Steuerung des Materialflusses unter dem Mähwerk.
- Der Bereich des rechten Mähmessers ist komplett eingeschlossen und für das Mulchen optimiert. Gemulcht wird auch dann, wenn sich der Mäher im Seitenauswurfmodus befindet.
- Die Fangklappen, die das mittlere und rechte Mähmesser umgeben, sind für das Mulchen optimal, wenn die Auswurfklappe geschlossen ist.
Fangklappe von MulchControl geschlossen (107 cm Mähwerk abgebildet)
Griff von MulchControl (42A Mähwerk abgebildet)
- Der Griff von MulchControl befindet sich an der Oberseite des Mähwerks und wird zum Öffnen und Schließen der Auswurfklappe verwendet.
- Der Fahrer muss von der Maschine absteigen, um den Mulch-Modus einzustellen oder abzustellen.
- Der Wechsel vom Mulchen zum Seitenauswurf und umgekehrt dauert nur wenige Sekunden.
MulchControl ist für die folgenden Mähsituationen gut geeignet:
- Sie mulchen gewöhnlich, verwenden jedoch den Seitenauswurf, wenn das Gras zu lang wird
- Sie verwenden gewöhnlich den Seitenauswurf, würden den Schacht aber gerne zur Kontrolle des Grasschnitts schließen können
- Sie mulchen stets auf dem Hauptrasen, aber verwenden häufig den Seitenauswurf für sekundäre Rasenflächen
- Sie füllen den Grasschnitt in die Beutel, möchten jedoch vor dem Ausleeren noch weiterarbeiten
- Bei den Mähwerken 48A und 54A mit installiertem Power Flow™ Gebläse kann das MulchControl Leitblech geöffnet und geschlossen werden. Das Power Flow Gebläse läuft bei geschlossenem Leitblech ohne Material.
MulchControl gibt dem Bediener die Kontrolle über den Grasschnitt. Jetzt kann der Bediener alle Vorteile des Mulchens nutzen und ist bei Bedarf in der Lage, problemlos zum Seitenauswurf oder zur Grasaufnahme zu wechseln.
Einschränkungen von MulchControl
Im Seitenauswurfmodus wird MulchControl weiterhin etwa ein Drittel des Materials mulchen. Daher ist der Seitenauswurfmodus im Grunde zum Teil ein Mulchmodus. Dies kann beim Seitenauswurf oder bei der Grasaufnahme von Vorteil sein, da die Menge des ausgeworfenen Materials verringert wird. In anderen Fällen könnte das ein Nachteil sein:
- Beim Schneiden kräftiger, südlicher Grassorten
- Beim Schneiden von hohem Bewuchs unter feuchten Bedingungen
- Wenn eine optimale Grasaufnahme und Rasenreinigung gewünscht sind
GEWICHTE
Quik-Tatch™-Gewicht, 19 kg - UC13263
Quick-Tatch Gewicht mit 19 kg (42 lb)
Das Quick-Tatch Gewicht mit 19 kg (42 lb) kann als Gegengewicht eines schweren Front- oder Heckanbaugeräts verwendet werden und/oder bietet höhere Stabilität, insbesondere bei Einsätzen an Hängen.
Dieses Gewicht besteht aus Gusseisen und wiegt etwa 19 kg (42 lb).
Einige Fahrzeuge sind mit integrierten Front- oder Heckgewichtshaltern zur Aufhängung der Gewichte ausgestattet. Für andere ist ein Halter für Schnellanbau-Gewichte erforderlich, der separat bestellt werden muss.
Für die Hochleistungs-Gartentraktoren X400/X500 und Traktoren der Serie X700 sind folgende Teile erforderlich, wenn Gewichte an der Vorderseite des Traktors angebracht werden sollen:
- Eine Gewichtshalterungsstange M147986 (Ersatzteile)
- Zwei Federklemmen M40461 (Ersatzteile)
Frontgewichtshalterung (X300/X500 M-T) - BM25370
Standardfrontstoßstange
Optionale Frontgewichtshalterung/Stoßstange montiert
Die optionale Frontgewichtshalterung/Stoßstange ist als Ersatz der Standardfrontstoßstange an den folgenden Traktoren erhältlich:
- Traktoren der Select Series™ X300, X300R, X304, X305R, X310, X320, X350, X350R, X354, X370 und X380
- Select Series™ Traktor X500 des Modelljahres 2007 und jünger (Seriennr. 020001- )
- Alle Traktoren der Select Series™ X530
- Select Series™ Traktor X534 des Modelljahres 2011 und jünger (Seriennr. 060001- )
- Traktoren der Select Series™ X570
Frontgewichtshalterung/Stoßstange mit vier Gewichten
HINWEIS: Gewichte sind separat zu bestellen.
Hält bis zu vier Quik-Tatch™-Gewichte mit 19,1 kg (42 lb):
- Bietet eine Alternative zu den Vorderradgewichten zum Beladen von Geräten am Heck mit Ballast
- Macht die 106,7-cm (42-in)-Hydraulikfräse mit dem Traktor X530 kompatibel
- Fungiert als Stoßstange, wenn die Gewichte nicht montiert sind
Halter für Schnellanbau-Gewichte, hinten (X304, X324, X354, - BM24011
Halter für Schnellanbau-Gewichte mit zwei Gewichten von 19 kg (42 lb) abgebildet
Der Halter am Heck für Schnellanbau-Gewichte ist für zwei Koffergewichte an Traktoren der Serie X300 und bis zu vier Koffergewichte an Multi-Terrain-Traktoren der Serie X500 vorgesehen.
-
Dieser Artikel ist nur für Traktoren mit 4-Rad-Lenkung erforderlich; der Halter für Schnellanbau-Gewichte ist in den Rahmen von Traktoren mit 2-Rad-Lenkung integriert.
-
Er ist besonders hilfreich als Gegengewicht für ein Frontanbaugerät wie eine Schneefräse oder ein Räumschild.
-
Halter für Schnellanbau-Gewichte können schnell am Heck des Traktors montiert werden.
-
Halter für Schnellanbau-Gewichte überlappen sich nicht mit der hinteren Halterung für das Grasaufnahmesystem.
Kompatibilitätsinformationen
BM24011
Für die 112 cm (44 in.) große Schneefräse, die 119 cm (47 in.) große Schneefräse am X304, X534.
Radgewicht (1), 14 kg, Gusseisen, für Vorderrad 8 Zoll - BM17964
13,6-kg-Vorderradgewicht
Ein 13,6-kg-Gewicht aus Gusseisen kann für zusätzliche Stabilität an jedem Vorderrad angebracht werden, wenn an Hängen oder mit schweren Heckanbaugeräten gearbeitet wird.
Anforderungen:
- Unter Umständen ist es für die Montage erforderlich, zwei Löcher in den Felgenrand zu bohren.
- Der Befestigungsteilsatz BM17978 ist für jedes Gewicht erforderlich.
HINWEIS: Vorderradgewichte sind für Sonderausführungen von Traktoren nicht verfügbar, da das Vorderrad mit Spezialform nicht über die erforderlichen Bohrungen für die Anbringung der Radgewichte verfügt und kein Adapter verfügbar ist.
Kompatibilität
BM17964
Nicht für Traktoren mit Allradantrieb oder Sonderausführungen.
Befestigungsteile für 1 Vorderrad-Radgewicht - BM17978
Vorderradgewicht mit 13,6 kg (30 lb) abgebildet
Die Befestigungsteile sind für die Montage eines jeden Vorderradgewichts erforderlich.
Anforderungen:
- Unter Umständen ist es für die Montage erforderlich, zwei Löcher in den Felgenrand zu bohren.
- Der Befestigungsteilsatz BM17978 ist für jedes Gewicht erforderlich.
HINWEIS: Vorderradgewichte sind für Sonderausführungen von Traktoren nicht verfügbar, da das Vorderrad mit Spezialform nicht über die erforderlichen Bohrungen für die Anbringung der Radgewichte verfügt und kein Adapter verfügbar ist.
SCHNEEKETTEN
Schneeketten (Paar) für Reifen der Größe 22×11-10 und - TY24327
Reifenschutzketten (abgebildete optionale Radgewichte nicht eingeschlossen)
Ein Paar Ketten ist in jedem Paket enthalten.
Ketten werden für zusätzlicher Traktion bei der Verwendung von Anbaugeräten wie einer Schneefräse oder einem Fronträumschild verwendet.
