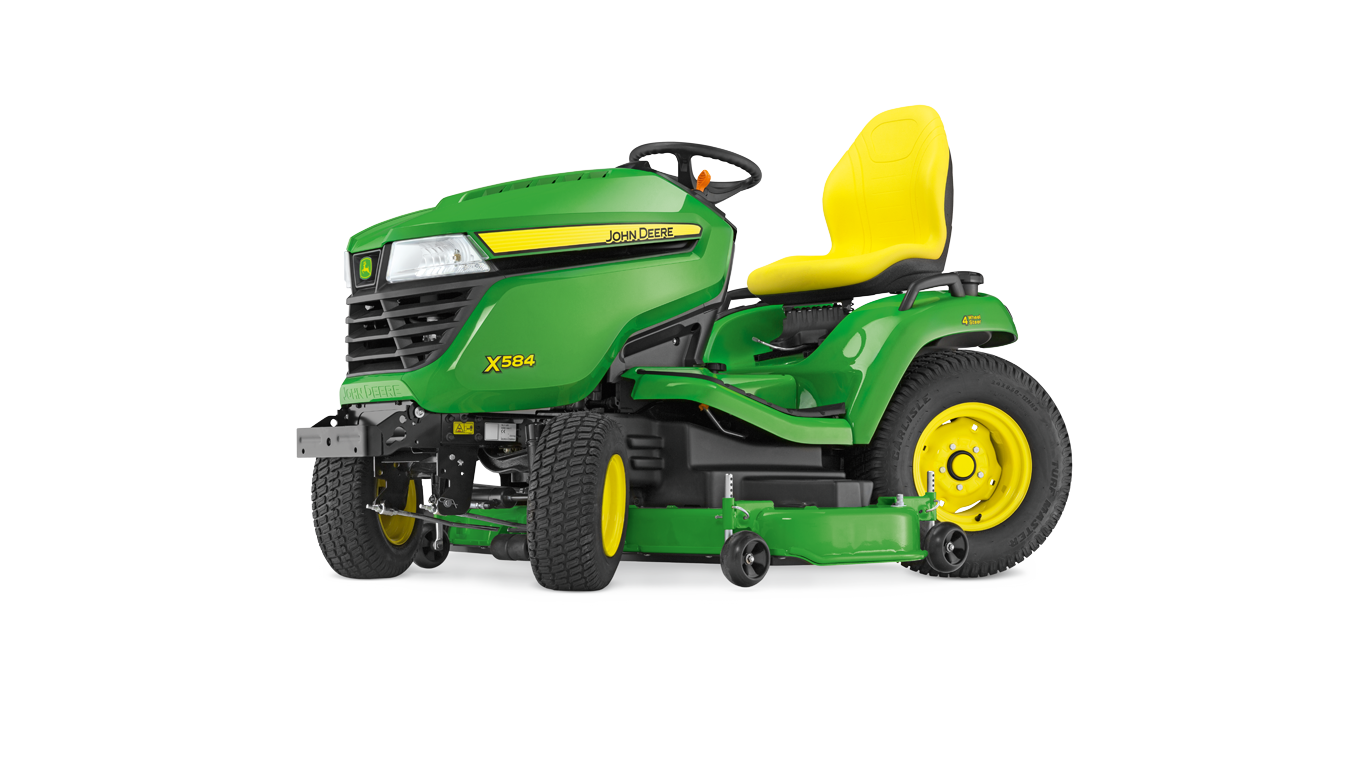

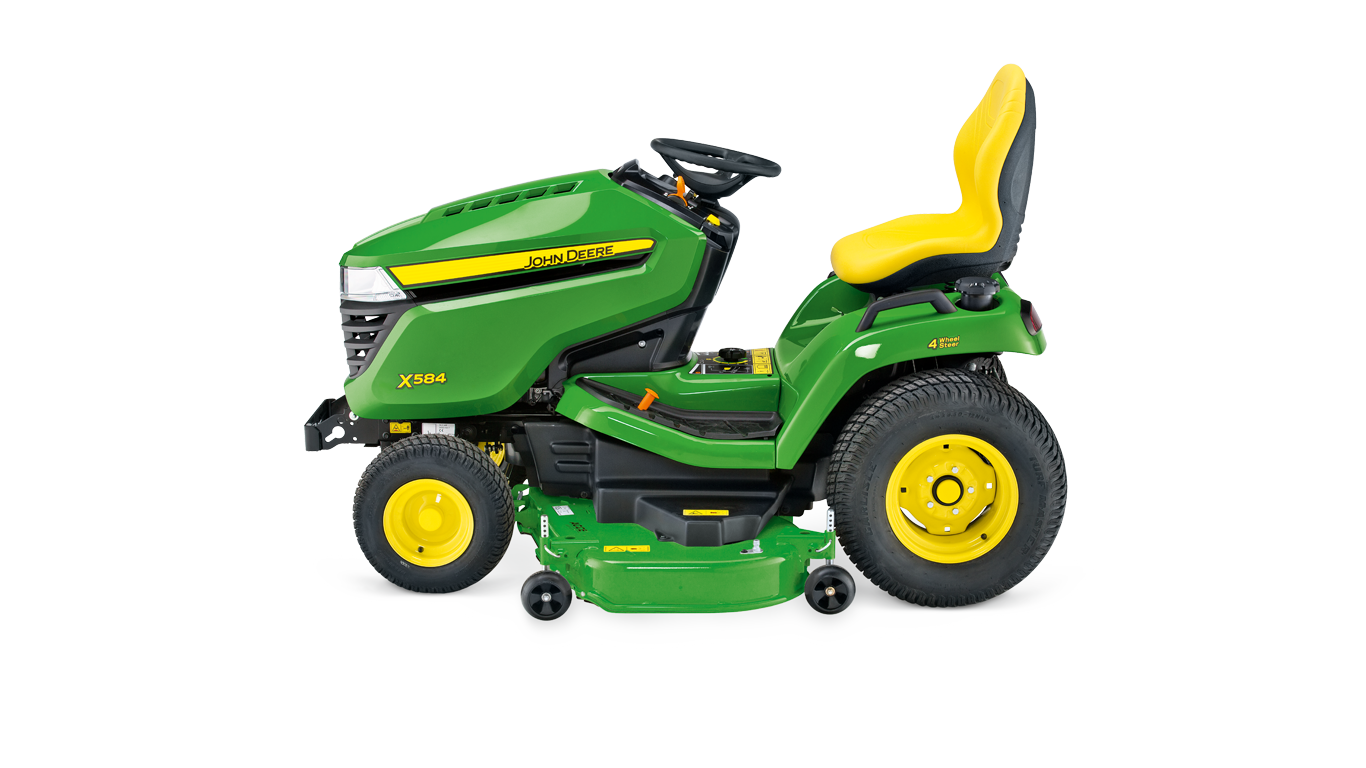

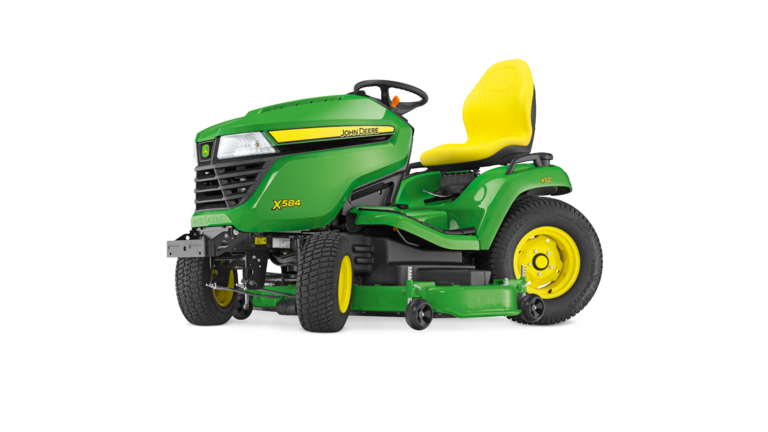

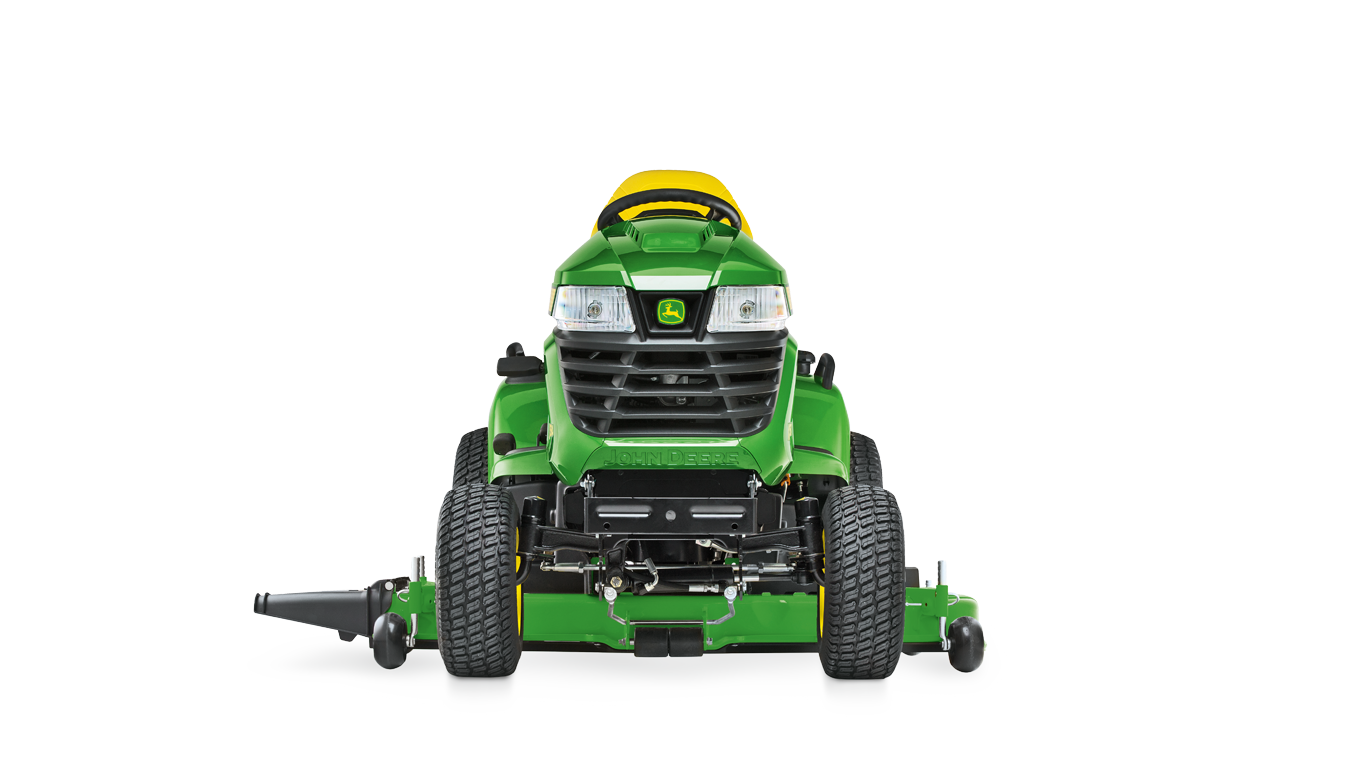

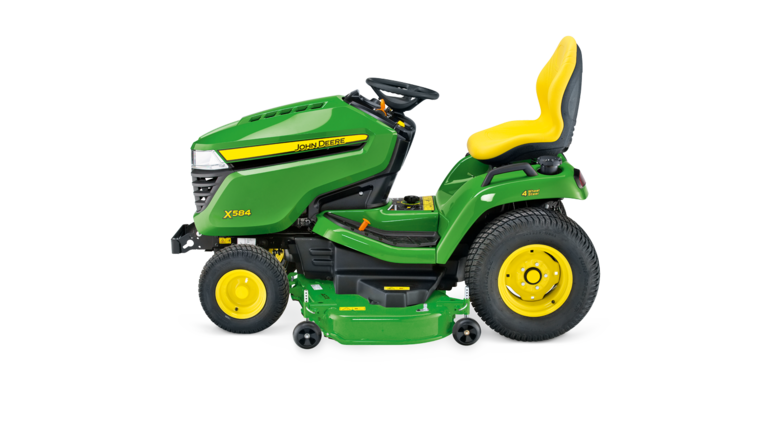

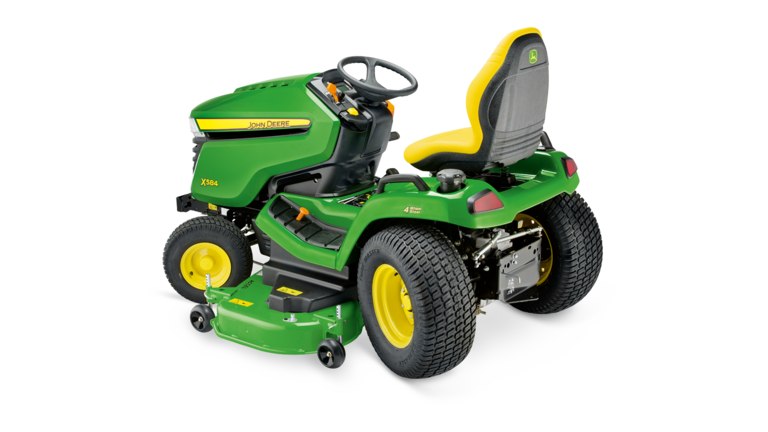

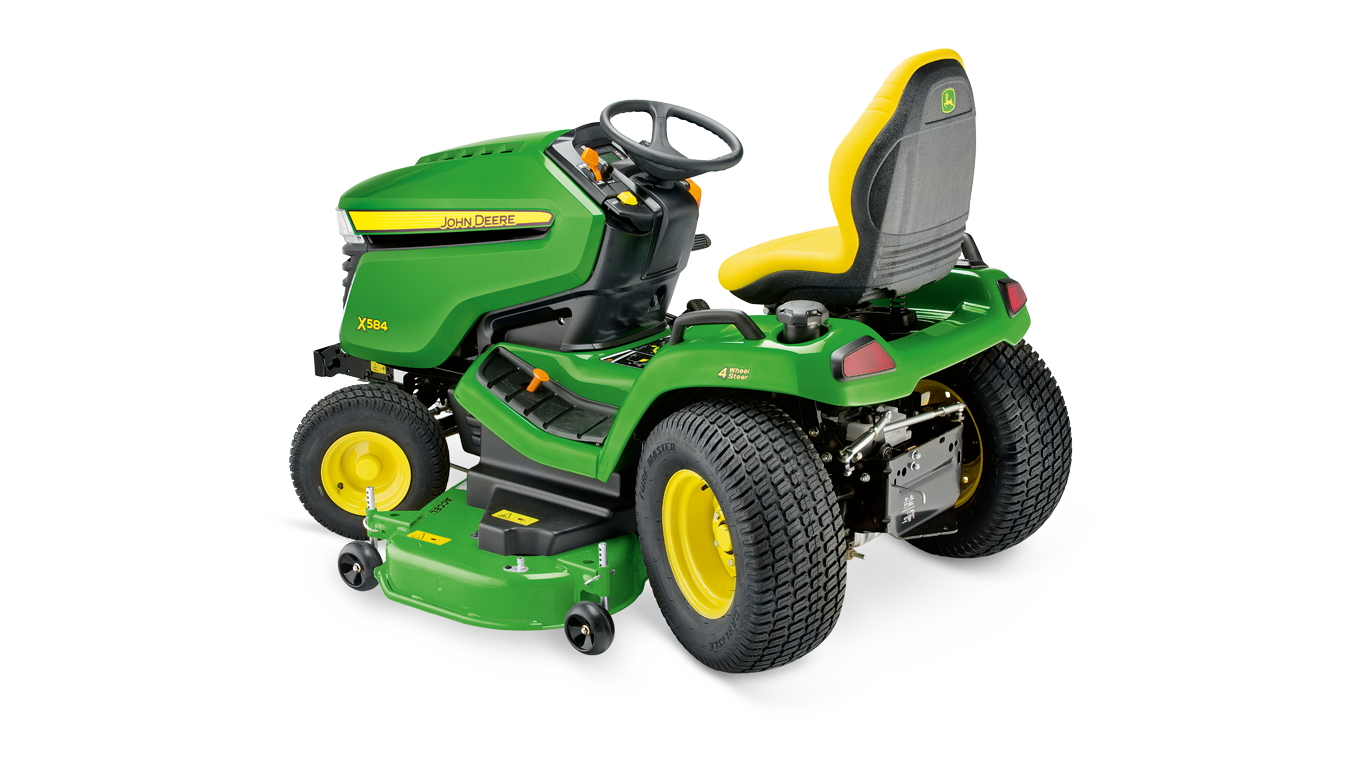

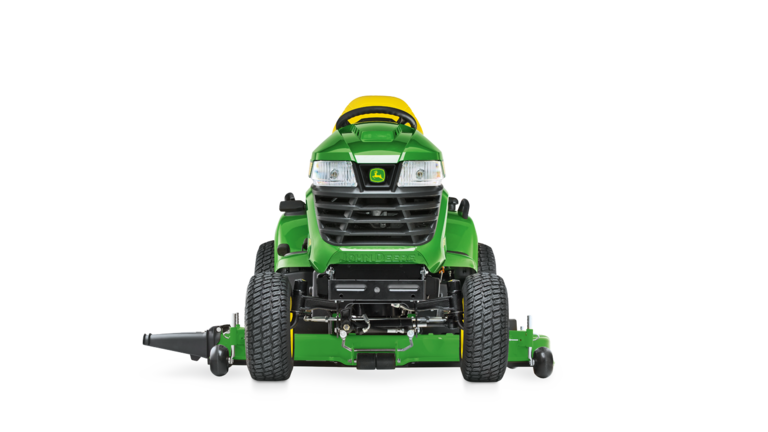

X584Rasentraktoren

Der Traktor verfügt über ein John Deere iTorque Antriebssystem, eine Kombination von Motormerkmalen und ein exklusives Motorhaubendesign, das für hervorragende Leistungskraft, gleichmäßige Kühlung und lange Nutzungsdauer sorgt.

Hauptmerkmale des Motors:

• 16,1 kW bei 3350 U/min
• Großer Hubraum von 726 cc (44,3 cu in.)
• Luftgekühltes Zweizylinder-V-Motor-Design
  • Hervorragende Leistung und exzellentes Fahrverhalten
  • Gleichmäßige, ruhige Laufleistung
  • Problemloser Motorstart
• Zu den Qualitätsmerkmalen gehören:
  • Zylinderlaufbuchsen aus Gusseisen
  • OHV-Ventilsteuerung (obenliegende Ventile)
  • Druckumlauf mit Druckölschmierung
  • Ölfilter austauschbar
  • Zweistufiger Luftfilter
• Magnetanlasser für einfaches Anlassen selbst bei kaltem Wetter

Lichtmaschine mit Schwungrad

Die Leistung der Lichtmaschine mit Schwungrad reicht aus, um mühelos die Batterie zu laden und die elektrischen Anlagen wie Beleuchtung oder eine Feldspritze mit Strom zu versorgen:

• 15-A-Ladekapazität
• Die Regelung sorgt dafür, dass die Batterie immer voll geladen ist, jedoch niemals überladen wird.

Der Kraftstofftank hat ein großes Fassungsvermögen von 16,7 Litern (4.4 U.S. gal)

Qualitativ hochwertige Komponenten des Kraftstoffsystems optimieren die Leistung und die Benutzerfreundlichkeit:

• Hohe Kapazität (16,7 Liter)
• Großer Einfüllstutzen des Kraftstofftanks mit einem Durchmesser von 7,6 cm (3")
  • Position am linken Kotflügel
  • Erleichtert das Tanken und hilft, das Auslaufen von Kraftstoff zu eliminieren
• Kraftstofftankdeckel mit Dichtung und Kette
  • Weniger Kraftstoffdampfverlust
  • Geringere Wahrscheinlichkeit, dass Kraftstoff verloren geht

• Automobilähnliche Kraftstoffanzeige am Armaturenbrett
  • Vom Traktorsitz aus einfach abzulesen
  • Geringere Wahrscheinlichkeit, dass der Kraftstoff ausgeht
  • Eliminiert unnötige Zwischenstopps für erneutes Betanken

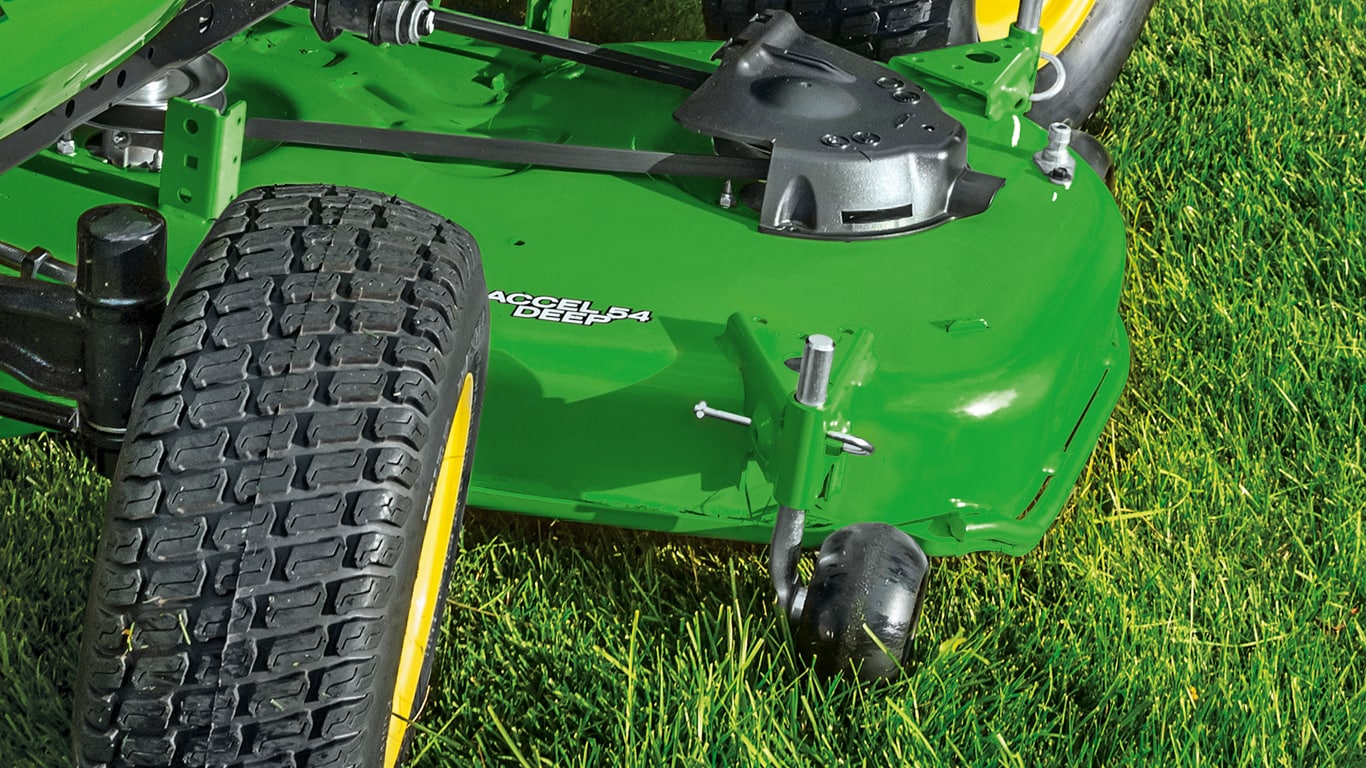

Das tiefe Accel Deep™ 122-cm-Mähwerk besitzt eine Flat-Top-Konstruktion aus gestanztem Stahl, die exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit bietet. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten oder hoch stehendem Gras gesorgt:

• 12,3 cm Höhe über das gesamte Mähwerksgehäuse für eine optimale Mäh-, Mulch- und Aufnahmeleistung
  • Das optional erhältliche MulchControl™ System bietet hervorragende Mulchleistung und Vielseitigkeit.
• Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann
• Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
  • Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für weniger Aufreißen des Untergrundes
• Die Schnitthöheneinstellung in Schritten von 6,4 mm ermöglicht es, den Mäher exakt auf die gewünschte Schnitthöhe einzustellen
• Kompatibel mit den leistungsstarken Power Flow™ Materialaufsammelgeräten
• Zur Verwendung bei den Traktoren X380, X584 sowie X590 ab Modelljahr 2016

Hervorragende Schnittqualität

Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:

• Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
  • Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
• Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
• Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts verglichen mit anderen Konstruktionen verbessert, da die zusätzliche Tiefe einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts ermöglicht.
• Das Exact Adjust Nivelliersystem ermöglicht eine bequeme und präzise Ausrichtung des Mähwerks.

Produktivität – schnelles Erledigen von Arbeiten

Das tiefe gestanzte Mähwerk liefert hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen, dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:

• Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht

Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:

• Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
• Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
• Das 48A Power Flow™ Gebläse besitzt ein um mehr als 50 Prozent größeres Einlassgehäuse als das 48X Power Flow™ Gebläse, das bei früheren Maschinen eingesetzt wurde.

Mäher und Bediener bleiben sauber

Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:

• Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk verfangen und hängen bleiben.
  • Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
  • Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten. So wird das Schnittgut im Luftstrom nicht beeinträchtigt
  • Geringerer Reinigungsaufwand und weniger Arbeit mit dem Entfernen von Restmaterial von der Unterseite des Mähwerks
• Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet
  • Nur wenig Material gelangt auf Bediener und Mähwerk
  • Auch bei aus dem Schacht ausgeworfenen Material führt weniger Nachschneiden zu größeren Stücken, die nicht so leicht am Fahrer hängen bleiben
  • Mulchen verhindert den Auswurf von Material vollständig und MulchControl™ macht Mulchen zu einer praktischen Lösung für die meisten Mähaufgaben.

Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:

• Die flache Konstruktion der Oberseite reduziert Stellen, an denen sich Material ansammelt, und erleichtert das Entfernen von solchem.

Hinterer Power Flow™ Grasfangbehälter, 250 l

Ein optionales hinteres 250-l-Materialaufsammelgerät (MCS) mit Grasfangbehälter ist erhältlich. Dieses Gerät ist ein effizientes Hilfsmittel zur Aufnahme von Grasschnitt und Laub:

• Das Power Flow™-Gebläse und der Schacht sind einfach anzubringen. Das Power Flow™-Gebläse lässt sich für eine einfache Reinigung ausschwenken.
• Die Konstruktion des Grasfangbehälters zeichnet sich durch ein modernes Design, eine hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel aus:
  • 250 l Füllmenge
  • Einfach anzubringendes Power Flow™ Gebläse (separat zu bestellen)
  • Einfach anzubringender Schacht (separat zu bestellen)
  • Luftauslasskanal
  • Praktische Verriegelung mit Federmechanismus
  • Luftstrombasierte Füllstandsanzeige
  • Quik-Tatch™ Montage
  • Abgedichteter Behälterdeckel
  • Grobmaschige Fangsäcke erhältlich

Ein größeres 500-l-Materialaufsammelgerät ist zusätzlich zum 250-l-Materialaufsammelgerät für die Traktormodelle der Serie X500 erhätllich.

Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen.

• Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.

Für höchste Langlebigkeit konstruiert

Das 48A Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes optimal ausgerichtet bleiben:

• Aus Stahl der Stärke 10 gestanzt, 3,4 mm
• Die Rippen im Mähwerksgehäuse bieten Festigkeit, wo sie benötigt wird.
• Das 48A hat ein Gesamtgewicht, das um 23 Prozent höher ist als das des Edge™ Xtra 122-cm-Mähwerks.

Mähwerkräder in verstärkter Ausführung:

• größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer
• Die Räder lassen sich schnell und einfach auf die gewünschte Schnitthöhe einstellen

Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.

Das 48A Mähwerk verfügt über eine Stoßstange aus massivem Stahl mit einem Durchmesser von 16 mm, die zusätzliche Festigkeit und Schutz bietet.

Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.

Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf-, Mulch- und Aufnahmemodus

Das 48A Mähwerk ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Auswurfmodus zu einem anderen höchst einfach:

• Mit optionalem MulchControl™ (zusammen mit den Spezial-Mulchmessern) kann durch einfaches Umlegen des Hebels vom Seitenauswurf zum Mulchen und zurück gewechselt werden.
• Der hintere Power Flow™ Grasfangbehälter kann mit MulchControl™ verwendet werden; hierzu wird der MulchControl™ Hebel einfach in die Seitenauswurfstellung gebracht.

Das tiefe Accel Deep™ 137-cm-Mähwerk ist aus gestanztem Stahl, eine Flat-Top-Konstruktion und liefert eine exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten oder hoch stehendem Gras gesorgt:

• 12,3 cm Höhe über das gesamte Mähwerksgehäuse für optimales Mähen, Mulchen und Aufnehmen
  • Das optional enthaltene MulchControl™ System bietet hervorragende Mulchleistung und Vielseitigkeit.
• Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann. Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
  • Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für weniger Aufreißen des Untergrundes.
• Die Schnitthöheneinstellung in Schritten von 6,4 mm ermöglicht es, den Mäher exakt auf die gewünschte Schnitthöhe einzustellen
• Kompatibel mit den leistungsstarken Power Flow™ Materialaufsammelgeräten
• Zur Verwendung bei den Traktoren X380, X584 sowie X590 ab Modelljahr 2016

Hervorragende Schnittqualität

Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:

• Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
  • Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
• Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
• Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts verglichen mit anderen Konstruktionen verbessert, da die zusätzliche Tiefe einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts ermöglicht.
• Das Exact Adjust Nivelliersystem ermöglicht eine bequeme und präzise Ausrichtung des Mähwerks.

Produktivität – schnelles Erledigen von Arbeiten

Das tiefe gestanzte Mähwerk liefert hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen, dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:

• Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht

Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:

• Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
• Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
• Das 54A Power Flow™ Gebläse läuft schneller und liefert 20 Prozent mehr Luft als das 54X Power Flow™ Gebläse.

Mäher und Bediener bleiben sauber

Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:

• Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk verfangen und hängen bleiben.
  • Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
  • Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten, das den Luftstrom und das Schnittgut beeinträchtigt
  • Geringerer Reinigungsaufwand und weniger Arbeit mit dem Entfernen von Restmaterial von der Unterseite des Mähwerks
• Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet
  • Nur wenig Material gelangt auf Bediener und Mähwerk
  • Auch bei aus dem Schacht ausgeworfenen Material führt weniger Nachschneiden zu größeren Stücken, die nicht so leicht am Fahrer hängen bleiben
  • Mulchen verhindert den Auswurf von Material vollständig und MulchControl™ macht Mulchen zu einer praktischen Lösung für die meisten Mähaufgaben.

Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:

• Die flache Konstruktion der Oberseite sorgt dafür, dass es weniger Stellen gibt, an denen sich Material ansammelt, und erleichtert die Reinigung.

Hinterer Power Flow™ Grasfangbehälter, 250 l

Ein optionales hinteres 250-l-Materialaufsammelgerät (MCS) mit Grasfangbehälter ist erhältlich. Dieses Gerät ist ein effizientes Hilfsmittel zur Aufnahme von Grasschnitt und Laub:

• Das Power Flow™-Gebläse und der Schacht sind einfach anzubringen. Das Power Flow™-Gebläse lässt sich für eine einfache Reinigung ausschwenken.
• Die Konstruktion des Grasfangbehälters zeichnet sich durch ein modernes Design, eine hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel aus:
  • 250 l Füllmenge
  • Einfach anzubringendes Power Flow™ Gebläse (separat zu bestellen)
  • Einfach anzubringender Schacht (separat zu bestellen)
  • Luftauslasskanal
  • Praktische Verriegelung mit Federmechanismus
  • Luftstrombasierte Füllstandsanzeige
  • Quik-Tatch™ Montage
  • Abgedichteter Behälterdeckel
  • Grobmaschige Fangsäcke verfügbar

Ein größeres 500-l-MCS ist zusätzlich zum 250-l-MCS für die Traktormodelle der Serie X500 erhätllich.

Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen:

• Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.

Für höchste Langlebigkeit konstruiert

Das 54A Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes optimal ausgerichtet bleiben:

• Aus Stahl der Stärke 10 gestanzt, 3,4 mm
• Die Rippen im Mähwerksgehäuse bieten Festigkeit, wo sie benötigt wird.
• Das 54A Mähwerk hat ein Gesamtgewicht, das um 3 Prozent höher ist als das des Edge™ Xtra Mähwerks mit 137 cm.

Mähwerkräder in verstärkter Ausführung:

• größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer
• Die Räder lassen sich schnell und einfach auf die gewünschte Schnitthöhe einstellen

Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.

Das 54A Mähwerk verfügt über eine Stoßstange aus massivem Stahl mit einem Durchmesser von 16 mm, die zusätzliche Festigkeit und Schutz bietet.

Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.

Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf-, Mulch- und Aufnahmemodus

Das 54A Mähwerk ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Auswurfmodus zu einem anderen höchst einfach:

• Mit optionalem MulchControl™ (zusammen mit den Spezial-Mulchmessern) kann durch einfaches Umlegen des Hebels vom Seitenauswurf zum Mulchen und zurück gewechselt werden.
• Der hintere Power Flow™ Grasfangbehälter kann mit MulchControl™ verwendet werden; hierzu wird der MulchControl™ Hebel einfach in die Seitenauswurfstellung gebracht.

Dem MulchControl™ System ist das Mulchen in einer Vielzahl von Mähsituationen praktischer, da es sich nicht nur hervorragend zum Mulchen eignet, sondern auch den Umbau des Mähers erlaubt, wenn der seitliche Auswurf oder das Sammeln des Mähmaterials gewünscht sind. Vorteile des Mulchens von Grasschnitt:

• Ein ästhetischer Rasen
• Kleinerer Grasschnitt verschwindet in der Rasendecke
• Verringert den Düngerbedarf
• Der Grasschnitt wird nicht auf den Fahrer, die Wege oder die Blumenbeete geblasen
• Keine Entsorgung von Beuteln mit Grasschnitt erforderlich

Funktionsweise von MulchControl™

MulchControl™ hat ein innovatives, einfaches Design, das ebenso benutzer- wie wartungsfreundlich ist:

• Das MulchControl™ System hat ein anpassbares MulchControl™ Leitblech in der Nähe des Auswurfschachts und feste Leitbleche zur Steuerung des Materialflusses unter dem Mähwerk.
• Der Griff von MulchControl™ befindet sich an der Oberseite des Mähwerks und wird zum Öffnen und Schließen des MulchControl™ Leitblechs verwendet.
• Bei geöffnetem MulchControl™ Leitblech wird der Großteil des Schnittguts durch den Abweiser oder in ein Materialaufsammelgerät geleitet.
• Bei geschlossenem MulchControl™ Leitblech bleibt das Schnittgut im Mähwerk und wird zum Mulchen gehäckselt und auf der Rasenfläche verteilt.

MulchControl™ ist für die folgenden Mähsituationen gut geeignet:

• Fahrer, die für gewöhnlich mulchen, jedoch den Seitenauswurf verwenden, wenn das Gras zu lang wird
• Fahrer, die in der Regel den Seitenauswurf verwenden, aber in bestimmten Bereichen den Schacht gerne zur Kontrolle des Grasschnitts schließen würden
• Fahrer, die stets den Hauptrasen mulchen, aber häufig den Seitenauswurf für weitere Rasenflächen verwenden
• Fahrer, die den Grasschnitt sammeln, aber bei vollem Materialaufsammelgerät noch weiterarbeiten möchten, ohne dieses vorher zu leeren

MulchControl™ gibt dem Fahrer die Kontrolle über den Grasschnitt.



MulchControl™ Nachrüstsätze

Nachrüstsatz	Beschreibung	Anwendungen
BUC10704	107 cm Accel Deep™ MulchControl™ (Hebelbetätigung)	Traktormodelle der Serie X300 ab 2016, Z300 Serie ZTrak™ Mäher
BUC10705	122 cm Accel Deep™ MulchControl™ (Hebelbetätigung)	S240 Rasentraktor, Traktoren der Serien X300 und X500 ab Modelljahr 2016, ZTrak™ Mäher der Serien Z300 und Z500
BUC10706	137 cm Accel Deep™ MulchControl™ (Hebelbetätigung)	Traktoren der Serien X300 und X500 ab 2016, ZTrak™ Mäher der Serien Z300 und Z500

Kompatibilität mit MulchControl™

MulchControl™ umfasst alle nötigen Teile: Leitbleche, Mulchmesser und einen Griff. MulchControl™ gehört beim 5378M 42A Mähwerk, das in X300 Traktoren ab Modelljahr 2016 eingesetzt wird, zur Grundausstattung. MulchControl™ ist ein optionaler Nachrüstsatz für verbleibende Anwendungen.

Einschränkungen von MulchControl™

Im Seitenauswurfmodus wird MulchControl™ weiterhin etwa ein Drittel des Materials mulchen. Daher ist der Seitenauswurfmodus im Grunde zum Teil auch ein Mulchmodus. Dies kann beim Seitenauswurf oder der Grasaufnahme von Vorteil sein, da die Menge des ausgeworfenen Materials verringert wird. In anderen Fällen könnte das allerdings auch ein Nachteil sein:

• Beim Schneiden kräftiger, südlicher Grassorten wie Zoysia und Bermuda
• Beim Schneiden von hohem Bewuchs unter feuchten Bedingungen wie im Pazifischen Nordwesten der USA
• Wenn eine optimale Grasaufnahme und Rasenreinigung gewünscht sind
• Beim 42A Mähwerk muss ein MulchControl™ Leitblech entfernt werden, um den Grasfangbehälter zu montieren

Bei der Grasaufnahme mit den Mähwerken 48A oder 54A mit installiertem Power Flow™ Gebläse kann das MulchControl™ Leitblech geöffnet und geschlossen werden. Das Power Flow™ Gebläse läuft bei geschlossenem Leitblech ohne Material.

Bei einer Grasaufnahme mit MulchControl™ an einem 42A Mähwerk kann der hintere Grasfangbehälter mit Auswurf mit MulchControl™ Mulchmessern verwendet werden. Doch das hintere MulchControl™ Leitblech (A) muss für die Montage des Schachts für den Grasfangbehälter entfernt werden. Das Leitblech wird von zwei Schlossschrauben gehalten. Um wieder mulchen zu können, muss der Schacht entfernt und das Leitblech ausgetauscht werden.

Allradlenkung

HINWEIS: In dem obigen Schaltbild steht die durchgezogene Linie für einen Traktor mit Allradlenkung und die gestrichelte Linie für einen Traktor mit Zweiradlenkung.



Die Allradlenkung bietet beträchtliche Vorteile bei der Manövrierbarkeit und dem Kantenschnitt im Vergleich zu Traktoren mit Zweiradlenkung (die folgenden Zahlen entsprechen dem obigen Schaltbild):



1. Der Durchmesser des schnittfreien Kreises wird erheblich kleiner, wodurch die Notwendigkeit eliminiert bzw. immens reduziert wird, beim Kantenschnitt um Bäume, Sträucher etc. rückwärts fahren zu müssen.

• Uncut circle radius for a tractor equipped with a 54A Mower Deck is reduced from 61-cm (24-in.) for a two-wheel steer X590 Tractor to only 30-cm (12-in.) for a four-wheel steer X584 Tractor
• In Kurven, die durch Landschaftsbau, Blumenbeete etc. entstanden sind, kann mit einem Traktor mit Allradlenkung ebenfalls sehr viel effizienter gemäht werden.

2.  Das Mähwerk und die Räder des Traktors berühren sich nicht mehr, weil sie sich nun mehrere Zentimeter von dem Objekt befinden, um das herum geschnitten wird.

• Beim Mähen von rechteckigen Bereichen können rechte Winkel effektiver und effizienter gemäht werden.

3. Der äußere Wendekreis wurde verkleinert, wodurch die zum Wenden benötigte Zeit verkürzt und die Mäheffizienz gesteigert werden kann.

Hydraulische Servolenkung

Die hydraulische Servolenkung gehört zur Standardausstattung. Damit lassen sich die Vorteile einer Allradlenkung maximieren. So können enge Kurven gemäht und die Lenkung vereinfacht werden:

• Sie ermöglicht eine mühelose und quasi automatische Steuerung.
• Sie verringert die Fahrerermüdung und erhöht die Effizienz.
• Sie ermöglicht einen engen Wendekreis für eine optimale Manövrierfähigkeit.
• Sehr einfaches und effizientes Kantenschneiden rund um Objekte

Für enge Kurven konzipiert

Das Allradlenksystem wurde für enge Kurven und somit eine höhere Effizienz beim Mähen konzipiert:

• Die Winkel der Laufrolle, des Radsturzes und des Achszapfens wurden optimiert, um den Kraftaufwand zu reduzieren, insbesondere beim Übergang von Geradeausfahrt in eine Kurve.
• Die Lenkgeometrie wurde mithilfe eines 3D-Modells entwickelt, sodass alle vier Reifen zusammenarbeiten.
• Gekapselte Kugellager werden an den hinteren Lenkspindeln verwendet, um die Reibung zu reduzieren.
• Der kleine Lenkrollradius reduziert Abriebstellen und das ungewollte Lenken bei Bodenwellen.

Das integrierte Hydrostatikgetriebe umgibt die hydrostatische Pumpe und die Motoraggregate mit einem einzigen Gehäuse gemeinsam mit den Differenzial- und Achsengehäusen:

• Sehr effizientes Kolbendesign
• Weniger Dichtflächen zur Minimierung möglicher Lecks



In Kombination mit den Pedalen funktioniert das Hydrostatikgetriebe ähnlich wie ein Automatikgetriebe in einem Automobil, sodass es häufig mit dem Begriff „automatisch“ beschrieben wird.

Wesentliche Elemente des Antriebssystems:

• Große Pumpen- und Motoraggregate für eine lange Nutzungsdauer und einen effizienten Betrieb
• Achsgehäuse über die gesamte Länge zur Unterstützung schwerer Lasten
• Twin Touch™-Pedal für eine einfache und präzise Anpassung der Geschwindigkeit und der Richtung
• Interne nasse Scheibenbremse für eine lange Nutzungsdauer und einen gleichmäßigen Betrieb
• Brems-Sicherheitssystem, das die Pedale bei Blockierbremsungen auf die Neutralstellung zurückstellt
• Rückstellmechanismus, der das Freilaufventil schließt, wenn das Bremspedal gedrückt wird, um den Motor anzulassen

Standardtemporegler

Die Geschwindigkeitsfeststellung gehört zur Standardausstattung. Sie sorgt dafür, dass eine festgelegte Fahrgeschwindigkeit des Traktors für das Mähen großer Bereiche oder beim Fahren des Traktors von einem Ort zum anderen beibehalten wird.

Antischlupfregelung (Differenzialsperre)

Die Differenzialsperre gehört zur Standardausstattung:

• Die Differenzialsperre versorgt beide Antriebsräder mit Leistung für eine bessere Traktion.
• Bei Bedarf steht dem Fahrer die praktische fußbetätigte Differenzialsperre zur Verfügung.

Bedienelemente

Das geschwungene Armaturenbrett weist ein klares und attraktives Erscheinungsbild mit ergonomischen und bedienfreundlichen Elementen auf:

• Die Bedienelemente sind dank farblicher Kennzeichnung vom Bediener einfach zu erkennen.
• Die Bedienelemente sind logisch angeordnet und problemlos zu erreichen.
• Der Bediener kann bei dem Zapfwellenschalter (PTO) für eine einfache Aktivierung mit der Hand – wie bei einem T-Griff – darunter greifen und hochziehen.
• Der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) ist ein gut sichtbarer und einfach zu bedienender gelber Knopf.
  • Um den Betrieb der Schneefräse zu erleichtern, kann der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) mit der gleichen Hand bedient werden, mit der auch die Schneefräse angehoben oder verriegelt wird.
• Die Arretierung der Mähwerks-Aushebung und der Feststellbremse erfolgt über eine Dreh-Bewegung mit geringem Kraftaufwand bei der Betätigung.
• Die Geschwindigkeitsfixierung wird per Knopf betätigt.
• Separate Bedienelemente für die Motordrehzahl und den Choke erleichtern das Starten und Warmlaufen des Motors bei kaltem Wetter.
  • Der Choke verfügt über eine Federrückstellung, um zu verhindern, dass der Traktor versehentlich mit teilweise geschlossenem Choke gefahren wird.
• Das funktionale Design der Bedienelemente für Gas und Choke ist qualitativ hochwertig und fühlt sich angenehm an.

Display panel

A – Achtung/Stopp B – Zapfwelle (PTO) C – Batterie-Ladezustand D – Feststellbremse E – Fahrerpräsenz F – Betriebsstundenanzeige G – Wartung

H - Niedrigen Motoröldruck I - Motorstörung J - Motordrehzahlsymbol K - Motordrehzahl L - Anzeige für beste Schnittzone M - Kraftstoffanzeige

Die Instrumentenanzeige hat ein Aussehen und eine Haptik wie bei einem modernen Auto. Beim Anlassen des Rasentraktors leuchtet eine Einschaltsequenz auf und signalisiert die Funktionsbereitschaft:

• Das Display verfügt über ein dunkles Cockpit-Design, um die Ablesbarkeit zu verbessern.
• Hintergrundbeleuchtung des Displays dient der besseren Sicht bei Nacht.
  • Besonders bei der Verwendung einer Schneefräse ist die Nachtbeleuchtung nützlich.
• Fällige Ölwechsel und sonstige Wartungstermine können problemlos anhand des Betriebsstundenzählers ermittelt werden.
• Die elektronische Tankanzeige liegt im Sichtfeld des Fahrers.
• Der Tachometer zeigt die Drehzahl des Motors grafisch an.
  • Grafische Darstellung der optimalen Drehzahl für den Mähbetrieb.
• Eine Kontrollleuchte informiert den Fahrer, wenn das Mähwerk zugeschaltet ist.
• Helle Warn- und Stoppleuchten machen den Bediener auf wichtige Hinweise im Informationsdisplay aufmerksam.
  • Durch die frühzeitige Beseitigung von Problemen können Schäden vermieden und Reparaturkosten reduziert werden.
• Bei Problemen mit der Mähwerkszuschaltung, dem Sitzkontaktschalter und der Feststellbremse erhält der Fahrer eine präzise Fehlermeldung auf dem Informationsdisplay.
  • Im Armaturenbrett wird auch angezeigt, welche Sicherheitsschalter nicht aktiviert sind, wenn der Motor oder das Mähwerk plötzlich ausgeschaltet wurden.
• Fahrer erhalten auch die Information, ob die Batteriespannung niedrig, normal oder überhöht ist.
• Die Serviceanzeige leuchtet auf, wenn ein Diagnose-Fehlercode gespeichert ist.
  • Die On-Board Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
    • Der Techniker ist zum Beispiel in der Lage, Schalterfunktionen und Störungen der Schaltkreise ohne Werkzeug zu testen.

Einfache und komfortable Twin Touch™-Pedalsteuerung mit Geschwindigkeitsfixierung

Twin Touch-Pedale steuern Fahrtgeschwindigkeit und -richtung:

• Das dem Gaspedal bei einem Pkw ähnelnde Bedienelement gewährleistet die einfache Bedienung.
• Der Fahrer kann die Richtung wechseln, ohne den Fuß von der Plattform heben zu müssen.
• Die große Pedalfläche gewährleistet optimalen Fahrerkomfort.

Geschwindigkeitsautomatik

Die Geschwindigkeitsautomatik gehört zur Standardausrüstung:

• Zum Einschalten drücken Sie Geschwindigkeitsautomatik und gedrückt halten Sie, bis die Fußbremse vorwärts Pedal unterbrochen wird.
• Sollte ein Nothalt erforderlich werden, kann die Geschwindigkeitsautomatik deaktiviert werden, indem das Brems- oder das Gaspedal betätigt wird.

Höhenverstellung des Mähwerks

Ein Drehregler erlaubt die rasche und bequeme Einstellung der Schnitthöhe des Mähwerks:

• Die Schnitthöhe des Mähers kann in Stufen von 6,4 mm (0,25") von 2,5 mm bis auf 10,2 mm (1" bis 4") angepasst werden.
• Das Mähwerk kehrt nach jedem Absenken in dieselbe voreingestellte Höhe zurück.
• Onboard deck-leveling gauge and Exact Adjust tool conveniently located in the storage compartment under the seat
  • Wird in Verbindung mit Exact Adjust-Anschlüssen für die bequeme und präzise Ausrichtung des Mähwerks im Sinne einer optimalen Mähleistung verwendet.

Bequemer hydraulischer Hub

Der bequeme Hydraulik-Hubhebel macht das Anheben und Absenken des Mähers bzw. das Anbauen ganz einfach:

• Der Hydraulik-Hubsteuerungshebel befindet sich am Armaturenbrett in der Nähe des Lenkrads.
• Der Hydraulikhub ermöglicht eine schnelle, einfache und präzise Finger-Bedienung der einzelnen Geräte.
• Das Anbaugerät für die Funktion „Schwimmen“ ist in die Hubspindel integriert.

Feststellbremskontrolle

Durch Drücken des Bremspedals werden die internen ölgekühlten Scheibenbremsen (erhöhte Strapazierfähigkeit und längere Nutzungsdauer) zum sicheren Bremsen aktiviert.

Die Feststellbremskontrolle befindet sich für optimalen Zugang in bequemer Position. Sie hält das Bremspedal sicher in der verriegelten Position.

Elektrische Zapfwellenkupplung ist bequem und einfach zu bedienen

Eine hochbelastbare elektrische Zapfwellenkupplung wird über einen bequem positionierten Schalter am Armaturenbrett gesteuert.

Zapfwellenkupplung in hochbelastbarer Ausführung

Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.

Mit der RIO-Funktion kann bei Bedarf auch beim Rückwärtsfahren gemäht werden

Vom Mähen während der Rückwärtsfahrt wird aus Sicherheitsgründen abgeraten.

Ein Fahrer, die notwendig und wählt, um die Maschine beim sichern, eingeschaltet halten muss Fahrzeug ein Anschlag, dann den Knopf gelb, RIO wie das Reversieren Pedal leicht gedrückt wird. Der Fahrer kann die Schaltfläche "RIO" dann lösen und das Mähwerk weiterhin betätigen.

Dieses Verfahren muss wiederholt werden, wenn der Fahrer das Mähwerk (oder ein anderes mit der Zapfwelle angetriebenes Gerät) während der Rückwärtsfahrt weiter betreiben will.

Der Rahmen besteht aus robustem Stahl. Im Bereich von hochbelasteten Punkten ist er zusätzlich verstärkt:

• Der Rahmen wurde aus Material mit einer Dicke von 2.66 mm (0,105") gefertigt.
• Die Heckkupplungsplatte ist aus 6,4 mm dickem Stahl (0,25") gefertigt und komplementiert die Rahmenbaugruppe.
• Die Heckkupplungsplatte kann bis zu vier 19 kg (42 lb) schwere Quik-Tach-Gewichte tragen.
• Standard front bumper can support up to four 19-kg (42-lb) Quik-Tatch weights.

Vorderachse und Radachsträger sind hoch belastbar

Die Vorderachse besteht aus Gusseisen mit Kugelgraphit:

• Widerstandsfähig und stoßfest
• Widersteht auch hohen Belastungen und Stößen

Für den mittleren Achsschenkel und die Lenkspindeln werden austauschbare Gleitlager verwendet:

• Sie sind besonders verschleißfest.
• Der Schmierfett-Hohlraum zwischen den Gleitlagern sorgt für eine Schmierung und einfache Lenkung zwischen den Schmierungen.
• Die Schmiernippel an den Spindeln sind einfach zu warten.

Lenkspindeln vorn

Die Lenkspindeln vorn sind für eine lange Lebensdauer gemacht:

• Widerstandsfähigkeit zur Verwendung mit schweren Vorsätzen
  • Lenkspindeln mit einem Durchmesser von 25,4 mm (1")
• Lange Nutzungsdauer der Lagerflächen
  • Vordere Radlager mit einem Durchmesser von 25,4 mm (1")
• Versiegelte Präzisionskugellager an den Vorderrädern sorgen für eine lange Lebensdauer und sind wartungsfrei.

Hintere Ausrüstung Halterung System befindet sich in verstärkter Ausführung zum einfachen Einbau des eine Vielzahl von Geräten

Eine verstärkt Ausrüstung Montage-System dient:

• Besteht aus stark Rahmen Halterungen mit einer Mischung aus Befestigungsöffnungen in der Traktor Kraftheber Platte, die akzeptieren Klemmen oder Absatz Schrauben Zwecken schwerem, hinten Geräte
• Einfache Verbindung optionaler Geräte mit dem Traktor
• Trägt die Last schwerer, am Heck montierter Geräte wie Materialsammelanlagen

Freundliche, runde Konturen geben dieser Maschine ein modernes, geschmackvolles Äußeres:

• In das Design der Haube wurden auf beiden Seiten effiziente, über die gesamte Länge reichende Lufteintrittsschlitze integriert.
  •  Bessere Motorkühlung
  • Geringerer Geräuschpegel in der Fahrerplattform
• Die Heißluft wird über den vorderen Grill vom Fahrer weg ausgeblasen.
• Die vollständig geschlossene Motorhaube besteht aus farblich geformtem Material.
  • Geringerer Geräuschpegel
  • Rostet nicht und kann nicht verbeult werden
• Ergänzt wird das moderne Äußere durch einen unverwechselbaren Grill, eine große Fußstütze und ein einteiliges Kotflügeldeck.

Zwei Scheinwerfer gewährleisten hervorragende Sicht

Die Scheinwerfer gehören zur Standardausrüstung.

Qualitativ hochwertige Scheinwerfer machen die Arbeit in den Abendstunden einfacher und sicherer:

• Zwei 27-W-Lampen bieten hervorragendes Licht für verbesserte Sicht beim Betrieb in den Abendstunden.
• Die Scheinwerfer werden ganz einfach über einen am Armaturenbrett angebrachten Schalter gesteuert.
• Die Scheinwerfer wurden speziell entwickelt, um ein optimales Beleuchtungsmuster für das Mähen und Schneeräumen zu bieten.

Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt. Zwecks leichter Identifikation sind die Bedienelemente farbcodiert.

Komfortabler Sitz

Ein Sitz mit offener, hoher (53 cm) zugeschnittener und genähter Rückenlehne sorgt für eine komfortable, bequeme Fahrt und eine hervorragende Unterstützung des Fahrers:

• Höherer Fahrkomfort ergibt sich durch den Einsatz von mehr Schaumstoff in einem nach dem Form-in-Place-Verfahren gefertigten Sitz zur Stabilisierung des Fahrers auf unebenem Untergrund.
• Verbesserte Optik bieten ein dickeres Polster, zusätzliche Polsterung am Sitz und an der Rückenlehne mit gesticktem John Deere Logo: Dadurch sieht dieser hochwertige Sitz so gut aus, wie er sich anfühlt.
• Langfristige Geschmeidigkeit und eine geringere Wahrscheinlichkeit der Rissbildung sind die Vorteile dieses Verfahrens mit Zuschneiden und Vernähen. Dabei wird während der Herstellung nicht erwärmt und die Vinyldicke ist gleichmäßiger.
• Zusätzliche Unterstützung des Fahrers und Komfort mit optionalen Armlehnen BM23761.
• Verringerte Reparaturkosten bei einer Beschädigung des Sitzbezugs entstehen, weil der Sitzbezug als Ersatzteil über den Ersatzteildienst erhältlich ist.

Verstellbarer, gefederter Sitz

Die Sitzaufhängung kann leicht angepasst werden, damit es der Fahrer bequem hat:

• Der Sitz ist um 17 cm (6,6") verstellbar und erlaubt es dem Fahrer, bequem zu sitzen und die Bedienelemente leicht zu erreichen.
• Der Sitz kann vom Fahrer im Sitzen leicht vor und zurück verstellt werden (15 Positionen).
• Der Sitz ist mit einer Aufhängung ausgestattet, die sich leicht an das Gewicht und die Größe des Fahrers anpassen lässt.
  • Die Federung sorgt für eine ruhige Fahrt ohne Erschütterungen.
  • Die Position der Federung kann an das Gewicht des Fahrers angepasst werden.
• Der Sitz lässt sich nach vorn kippen, damit die Sitzfläche nicht der Witterung ausgesetzt ist.
  • Wenn man den Sitz nach vorn kippt, wird er nicht feucht und ist nicht der Sonne ausgesetzt, wodurch das Sitzkissen für den Fahrer komfortabler ist.

Optional professioneller zweiteiliger 53-cm-Sitz, 4-Streben-Federung und Gleitschiene

Der optionale zweiteilige 53-cm-Profi-Sitz mit Armlehnen, 4-Streben-Federung und Gleitschiene kommt bei den X700-Traktoren der Signature-Serie zum Einsatz und ist als Aufrüstung für die Sitze und Federungen aller X500 Multi-Terrain Traktoren erhältlich (ab Modelljahr 2006). Zu den wichtigsten Verkaufsmerkmalen dieses Sitzes gehören:

• Dickes Sitzpolster für dauerhaften Komfort, selbst an langen Einsatztagen
• Die Neigung der Rückenlehne lässt sich für optimalen Fahrerkomfort einstellen
  • Ein praktischer Hebel an der Sitzseite entsperrt die Rückenlehne, um die Einstellung zu ermöglichen
• 4-Streben-Federung inklusive Gleitschiene sorgt für extra Komfort, Verschraubung in Befestigungslöchern auf der Kotflügeloberseite des Traktors
• Serienmäßige Armlehnen verbessern den Fahrerkomfort, bieten die Möglichkeit, die Arme abzulegen, und reduzieren so Ermüdungserscheinungen und erhöhen die Produktivität, besonders bei längeren Mäharbeiten. Die Armlehnen sind individuell einstellbar.

Kipplenkrad (Traktor X590)

HINWEIS: Das Kipplenkrad ist nicht für das Traktormodell X584 ab Modelljahr 2018 erhältlich.

• Fünf Lenkradpositionen ermöglichen es dem Fahrer, die komfortabelste Einstellung auszuwählen (Traktor X590).

Gummifußpads

Gummifußpads sorgen für ein größeres Wohlbefinden des Fahrers:

• Sie helfen, die Füße des Fahrers vor Vibration zu schützen.
• Attraktives Design
• Langlebige Abriebfläche
• Weniger Schlupf selbst bei nasser Oberfläche

Ein Getränkehalter und ein Werkzeugkasten mit Deckel sind bequem für den Fahrer auf dem Kotflügel neben seinem Sitz vorhanden.



Handgriffe auf jedem Kotflügel sind nützlich beim Ein- und Aussteigen.

Eine 12-V-Steckdose gehört zur Standardausstattung und bietet eine bequeme Anschlussmöglichkeit für elektrische Geräte.

In der Mitte des Fahrzeugs befindet sich ein 12-V-Schnellanschluss unter dem Sicherungskasten des Traktors als Serienausstattung, um die Erstinstallationszeit für bestimmte Anbaugeräte zu reduzieren, die über die 12-V-Stromversorgung des Traktors betrieben werden:

• Die vierpoligen Anschlüsse umfassen Batterie, Masse und Klemmen für den Zündschalter. Das Ein- und Ausschalten erfolgt über den Zündschalter.

Die einteilige Motorhaube lässt sich zur Prüfung und Wartung des Motors leicht öffnen:

• Wichtige Wartungspunkte sind leicht erreichbar.
• Für mehr Komfort bei Wartungsarbeiten befindet sich auf der Innenseite der Motorhaube ein Wartungsintervallaufkleber.
  • Dank Verbesserungen im Herstellungsprozess und der hochwertigen Ersatzteile, Komponenten und Öle fällt das kurze Ölwechselintervall weg. Deshalb benötigt der hochwertige Motor der X500-Serie keine Öl- und Filterwechsel nach 8 Betriebsstunden.

Bei geöffneter Haube sind die Kraftstoff- und Ölfilter des Traktors, der Schlauch zum Einfüllen/Nachfüllen von Öl und der Öl-Ablassschlauch für die Wartung zugängig.



Exact Adjust-Anschlüsse und eine Messlehre zum Einstellen der Horizontalposition des Mähwerks machen die präzise Einstellung des Mähwerks einfach

A mower deck must be level side-to-side and properly adjusted front-to-rear to give the best cutting performance. A removable, onboard deck-leveling gauge and a hex-key tool are provided to make adjustment easy:

• Gauge and hex-shaped tool conveniently located under the tractor seat in a special storage location
• Über den Einstellbolzen auf Ebene des Mähwerks sind auf beiden Seiten Exact Adjust-Anschlüsse zur Horizontalverstellung vorhanden. Mit dem Werkzeug bieten sie bequemen Zugang, um den Mäher schnell und einfach für eine optimale Mähleistung einstellen zu können.

Die Exact Adjust-Funktion gehört bei allen Traktormodellen X300 und X500 der Select Series™ zur Standardausrüstung:

• Hierzu muss bei der Einstellung der Horizontalposition des Mähwerks nicht unter das Mähwerk gegriffen werden.
• Die Messlehre für die Horizontalposition des Mähwerks, die Exact Adjust-Anschlüsse und das Sechskant-Einstellwerkzeug arbeiten zusammen.
  • Mähwerk horizontal ausrichten
  • Korrekte Rechenposition einstellen (Ausrichtung des Mähwerks in Fahrtrichtung)
  • Schnitthöhe auf die Einstellung des Drehreglers für die Schnitthöhe kalibrieren
• Exact Adjust vereinfacht die horizontale Ausrichtung des Mähwerks, falls dieses mit einem Power Flow™-Gebläse ausgestattet ist.
  • Für die beste Schnittleistung sollte die Mähwerksausrichtung angepasst werden, falls abwechselnd mit und ohne installiertes Gebläse gemäht wird. Mit der Exact Adjust-Funktion geht das ganz einfach.

Für Informationen zu den korrekten Einstellverfahren für die einzelnen Traktorenmodelle ist das Bedienerhandbuch zu berücksichtigen. Grundlegende Einstellschritte zur korrekten Horizontalausrichtung des Mähwerks umfassen:

• Den Traktor auf einer ebenen Fläche abstellen.
• Korrekten Reifendruck gewährleisten.
• Das Schild für den Drehregler zur Schnitthöheneinstellung an der Maschinenkonsole beachten. Dieses Schild zeigt die Position der Horizontalausrichtung und der Einstellpunkte für die Horizontalausrichtung an.
• Drehregler zur Schnitthöheneinstellung auf die korrekte Position zur Horizontalausrichtung des Mähwerks von 6,4 cm (2,5 in.) einstellen.
• Tasträder bei Bedarf so ausrichten, dass sie den Boden nicht berühren.
• Die Messlehre für die Horizontalposition des Mähwerks unter dem Sitz entnehmen.
• Die Exact Adjust-Anschlüsse und das Werkzeug verwenden, um das Mähwerk in Horizontalposition auszurichten, sodass die Messlehre für die Horizontalposition gerade unter den unteren Rand des Mähwerks passt.
  • Die Einstellpunkte hinten links und rechts befinden sich unter dem Mähwerkrand in der Nähe der Ecken des Mähwerks.
• Bei Bedarf das Mähwerk in Fahrtrichtung einstellen.
  • Die Muttern hinten auf beiden Seiten der vorderen Hubstange gleich weit lösen.
  • Die vordere Mutter auf beiden Seiten gleich weit im Uhrzeigersinn drehen, um den Mäher vorn zu heben, oder entgegen dem Uhrzeigersinn drehen, um ihn zu senken, bis die Messlehre gerade unter den vorderen Einstellpunkt passt.
    • Der vordere Einstellpunkt befindet sich in der Mitte vorn unter dem Mähwerk.
  • Hintere Muttern nach Abschluss der Einstellung anziehen.
• Die Messlehre in ihre Lagerposition bringen.

HINWEIS: Das mit dem Traktor gelieferte Einstellwerkzeug ist ein 8 mm-Kugel-Sechskantschlüssel, Teilenummer M162737. Das gerundete Ende führt zu einer Abweichung der Ausrichtung auf den Bolzen, wenn das Mähwerk eingestellt wird.
