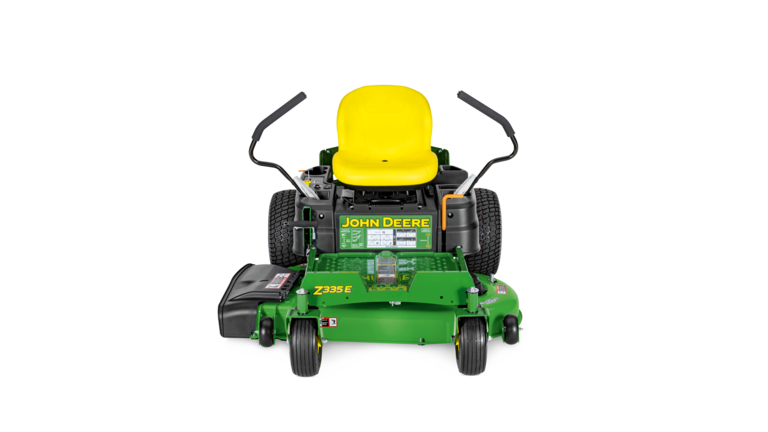

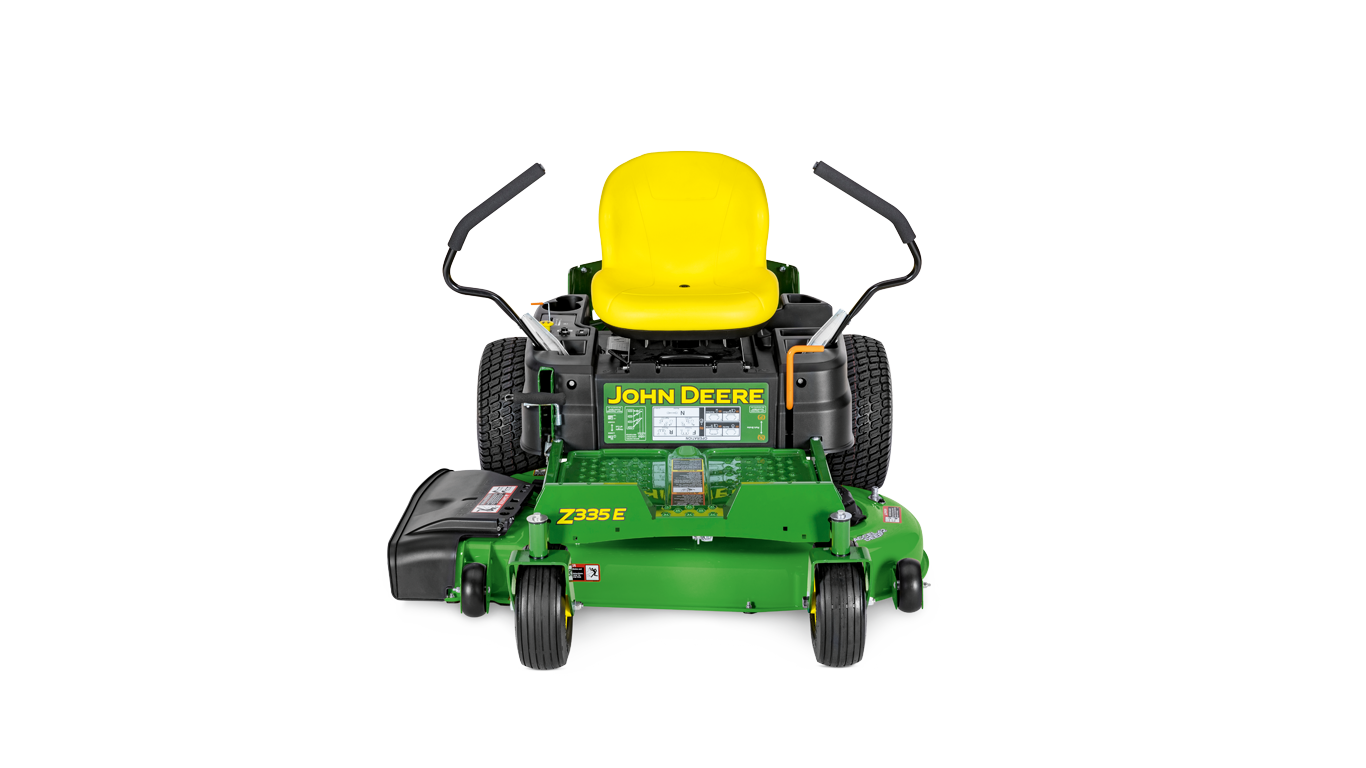

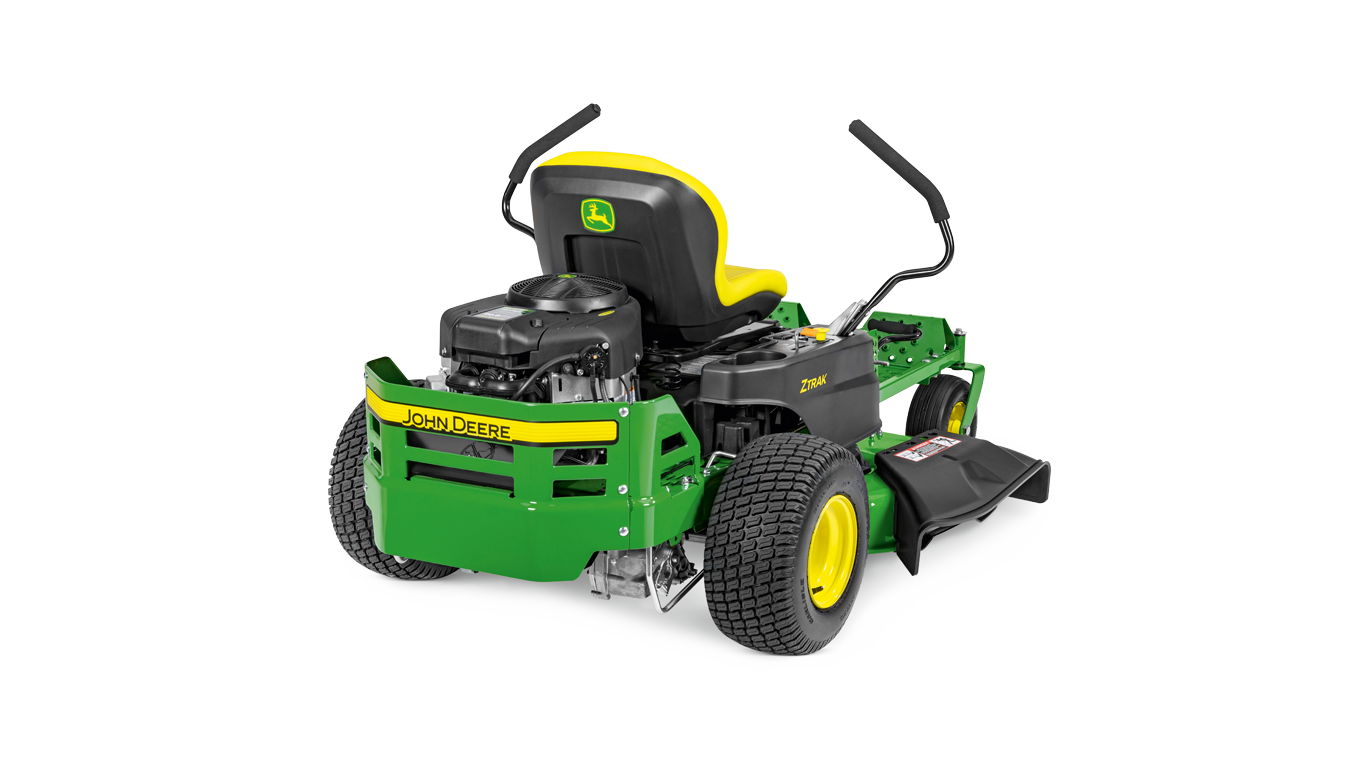

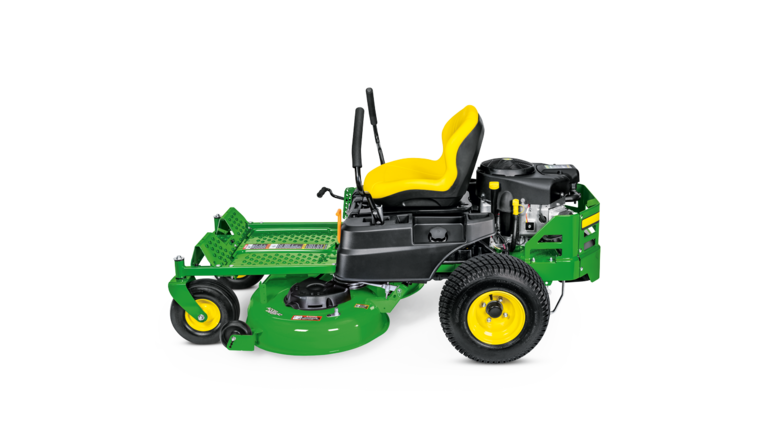

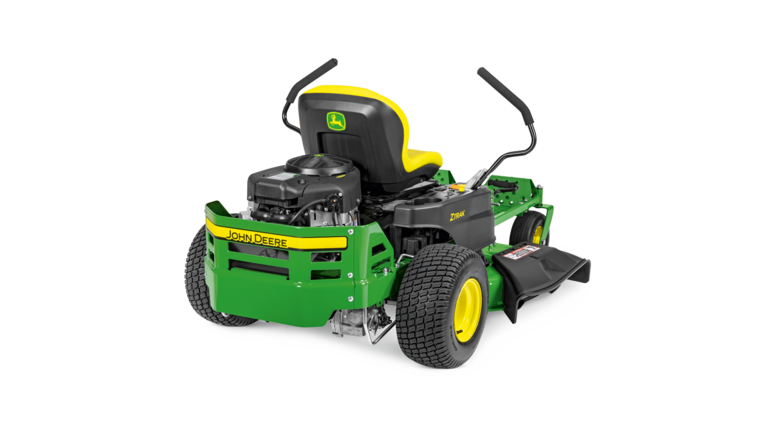

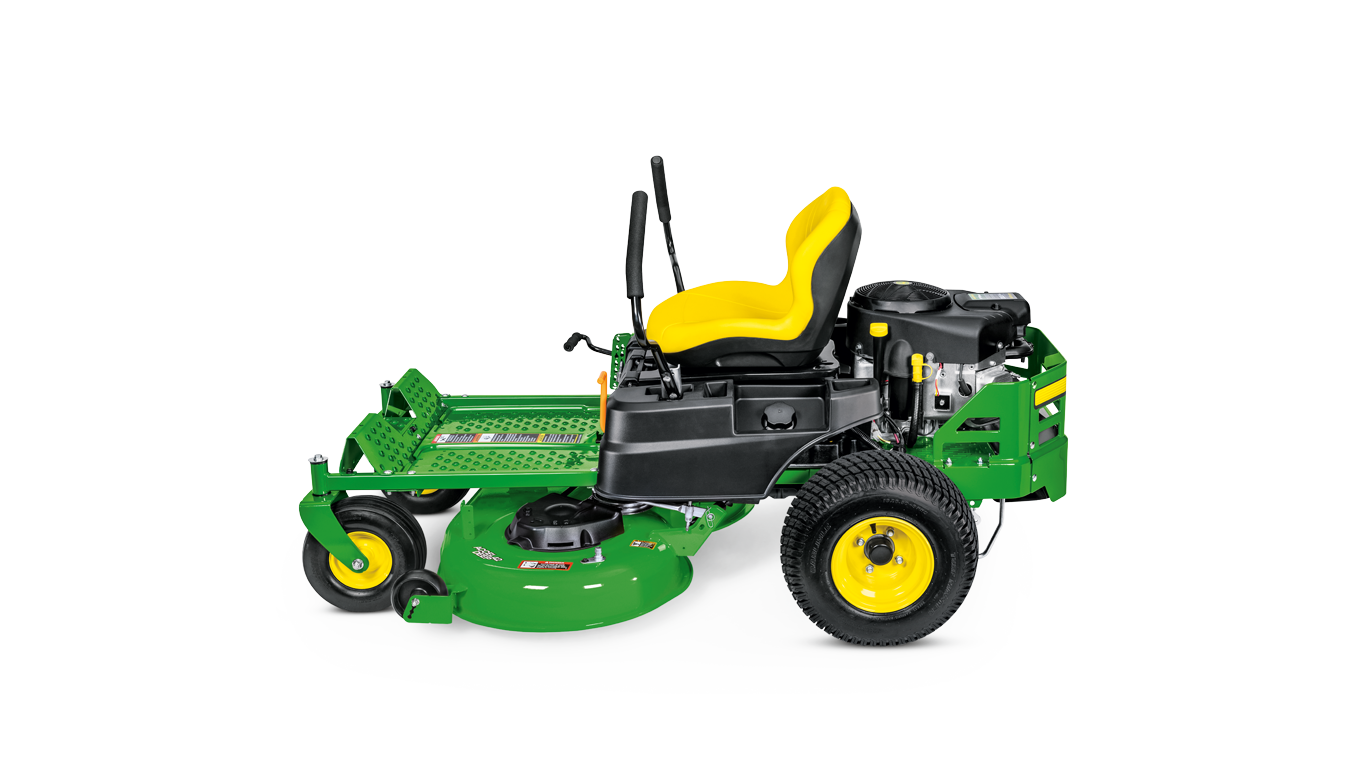

Z335E | ZTrak Null-Wenderadius-Mäher

Laufruhiger Motor in zuverlässiger Zweizylinder-V-Bauform

Zweizylinder-V-Motor

Schlauch zum Einfüllen/Nachfüllen von Motoröl und Ablassschlauch

Der Zweizylinder-V-Motor mit 12,3-kW bei 3050 U/min bietet viel Leistung und Drehmoment, um auch schwierige Bedingungen beim Mulchen, Mähen und Einsacken zu meistern:

Diese V-Twin-Zylinderanordnung sorgt für mehr Drehmoment, weniger Vibrationen und eine geringere Geräuschentwicklung
Die elektronische Zündung ermöglicht ein schnelles Starten
Gusseiserne Buchsen erhöhen die Lebensdauer des Motors
Oben angebrachte Ventile sorgen für hervorragende Leistung und wirtschaftlichen Kraftstoffverbrauch
Druckölschmierung und Ölfilter sorgen für sauberes Öl, eine höhere Lebensdauer und längere Ölwechselintervalle. Die Druckölschmierung ist außerdem wirkungsvoller, wenn der Traktor in Hanglage betrieben wird
Einfach zugänglicher Motorölablass für einen Ölwechsel ohne Werkzeug
Heck-Motorschutz für zusätzliche Fahrzeugstabilität und -integrität

Auswechselbare Öl- und Kraftstofffilter

Die Kraftstoff- und Ölfilter können schnell und problemlos ausgewechselt werden, um die Dauer und Kosten von Wartungsarbeiten zu minimieren.

John Deere empfiehlt den Einsatz eines Kraftstoffstabilisators im Benzin.

Das 107 cm Accel Deep™ (42A) Mähwerk schneidet sauber und ist vielseitig einsetzbar

X345R ZTrak™ mit Accel Deep™ 42A Mähwerk

Accel Deep™ 42A Mähwerk

Das tiefe 107 cm Accel Deep Mähwerk ist aus gestanztem Stahl, eine Flat-Top-Konstruktion und liefert eine exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten gesorgt:

11,4 cm Höhe über das gesamte Mähwerksgehäuse für optimale Mähleistung
Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann
Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
- Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für ein gleichmäßiges Schnittbild

Hervorragende Schnittqualität

Mähwerk 42A, von oben

Mähwerk 42A, Unterseite

Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:

Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Schneiden von hineingelangendem Gras, was die Leistungsfähigkeit des Mähers deutlich erhöht.
- Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts gegenüber anderen Konstruktionen verbessert, da die zusätzliche Höhe für einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts sorgt.

Waschanschluss am Mähwerk

Waschanschluss am Mähwerk mit Schlauchanschluss

Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen.

Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.

Für höchste Langlebigkeit konstruiert

Spindeltaschen des 42A Mähwerks

Mähwerkräder werden doppelt gehalten

Das Accel Deep™ 42A Mähwerk besitzt starke Spindeltaschen, damit die Messer auch nach Jahren harten Dienstes ausgerichtet bleiben:

Rippen im Mähwerksgehäuse bieten Verstärkung, wo sie benötigt wird.
Das Accel Deep™ Mähwerk 42A ist insgesamt um 16 Prozent schwerer als das Edge™ Xtra Mähwerk mit 107 cm.

Mähwerkräder werden doppelt gehalten:

Sie bieten eine größere Festigkeit und Langlebigkeit für eine längere, störungsfreie Lebensdauer.
Dank der Einstellung mithilfe einer Lochleiste lassen sich die Räder schnell und einfach auf die gewünschte Schnitthöhe einstellen.

Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.

Für beste Stabilität und zusätzlichen Schutz besitzt das Mähwerk eine gewalzte Außenkante.

Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.

Produktivität – schnelles Erledigen von Arbeiten

Schacht mit seitlichem Auswurf am Accel Deep™ 42A Mähwerk

Das tiefe gestanzte Mähwerk ermöglicht eine hohe Produktivität, wodurch die Arbeit schnell erledigt ist. Es bietet dem geschnittenen und losen Material Platz, das Mähwerk zügig zu verlassen. Dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:

Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht

Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:

Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
Der Schacht besitzt eine große, optimierte Öffnung, die das Aufnehmen des Materials mithilfe des Luftstroms der großen Mähwerksöffnung unterstützt

Mäher und Bediener bleiben sauber

Accel Deep™ Mähwerk 42A

Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:

Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk verfangen und hängen bleiben.

Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung aufrechtzuerhalten, ohne dass sich Material ansammelt, das den Luftstrom und das Schnittgut beeinträchtigt
Weniger Aufwand für die Reinigung und das Entfernen von Materialansammlungen von der Unterseite des Mähwerks

Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbeigleitet

Nur wenig Material gelangt auf Bediener und Mähwerk
Gleichmäßiger Materialfluss aus dem Schacht, weniger Nachschneiden führt zu größeren Stücken, die nicht so leicht bis zum Bediener kommen

Mulchen verhindert den Auswurf von Material gänzlich
- Die Vielseitigkeit des MulchControl™ Nachrüstsatzes macht das Mulchen bei vielen Mähaufgaben zu einer praktischen Lösung.

Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:

Die flache Konstruktion der Oberseite sorgt dafür, dass es weniger Stellen gibt, an denen sich Material ansammelt, und erleichtert die Reinigung.

Die Fahrerplattform ist für höchsten Komfort und Praktikabilität konstruiert

Fahrerplattform

Die Bedienelemente sind dank farblicher Kennzeichnung leicht zu erkennen

Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt:

Die exzellente Sicht nach vorn und zur Schnittseite des Mähwerks ermöglicht einen problemlosen und komfortablen Betrieb der Maschine.
Die Bedienelemente sind dank farblicher Kennzeichnung einfach zu erkennen.
Zwei Hebel zum Verstellen mithilfe des Stifts/Sockels für die Schnitthöheneinstellung sorgen für hohen Fahrerkomfort.
Der Schwingungsdämpfer dämpft die Bewegung der Steuerhebel für einen stoßfreien Betrieb.

Komfortabler Sitz

Der komfortable Sitz sorgt für eine stabile Sitzposition des Fahrers:

Z335E – 38 cm (15 in) hohe Rückenlehne
Z345M – 45,7 cm (18 in) hohe Rückenlehne

Sitzfederung

Sitzfedern

Zur Längsverstellung des Sitzes

Zwei Stahlfedern unter dem Sitz dämpfen Stöße bei Fahrten über unebenes Gelände und sorgen für erhöhten Fahrkomfort.

Die Längseinstellung des Sitzes kann mit nach oben geneigtem Sitz einfach vorgenommen werden. Der Stift/Sockel für die Schnitthöheneinstellung kann zum Lösen der Schrauben und zum Vornehmen der Sitzverstellung angepasst werden.

Getränkehalter und Ablagefächer

Getränkehalter

Der Getränkehalter nimmt zwei Standardgetränkebecher sicher auf.

Ablagefach mit Abdeckung unter dem Sitz

Offene Ablage auf der linken Fahrzeugseite

Ein Ablagefach unter dem Sitz und eine offene Ablage auf der linken Seite des Fahrzeugs bieten dem Fahrer genügend Platz um beispielsweise Sicherheitsausrüstung oder ein Mobiltelefon aufzubewahren.

Aufklappbare Fußplattform

Komfortable Fahrerplattform

Große Fußplattform sorgt für Komfort und Sicherheit des Fahrers:

Volcano Grip überzeugt durch hohe Griffigkeit.
Die erhöhten Fußstützen an der Vorderseite der Fahrerplattform bieten bequemen Platz für die Füße des Fahrers.

Für eine bequeme Wartung konzipiert

Die Fußstütze lässt sich für einen besseren Zugang zum Mäher (Z335E abgebildet) leicht entfernen

Schraube und Handgriff zum Entfernen der Fußstütze (Z335E abgebildet)

Der Fußstützenbereich ist mit einem Scharnier versehen und lässt sich einfach für die Wartung des Mähwerks anheben:

Dazu muss nur eine Schraube entfernt werden, dies ist einfach möglich mithilfe des Stifts für die Hubhöhe.
Oberseite des Mähers einfach von Gras zu reinigen
Bequemer Zugang zum Mäher

Zweizylinder-V-Motor

Auswechselbare Öl- und Kraftstofffilter

Die Wartung des Motors, darunter auch der Ölwechsel sowie der Austausch von Öl- und Luftfilter, ist einfach und bequem.

Accel Deep Mähwerk

Abdeckklappe für einfache Erreichbarkeit der Spindeltaschen

Die Accel Deep-Mähwerke sind mit verschiedenen Funktionsmerkmalen ausgestattet, die eine einfache Wartung ermöglichen:

Die flache Oberseite hält das Mähwerk sauber, keine Ansammlung von Schmutz.
Dank des aufklappbaren, federbelasteten Riemenschutzes lässt sich Schmutz ganz einfach entfernen.
Bei allen Mähwerken lässt sich mit einem Standard-Knarrenschlüssel (9,5 mm) die Riemenspannung zum Abnehmen des Antriebsriemens lösen.

Power Flow-Gebläse

Das an 122-cm-Mähwerken eingesetzte Power Flow™-Gebläse ist für eine einfache Montage und Reinigung auf einem robusten Schwenkarm montiert.

Instrumente und Bedienelemente sind benutzerfreundlich angeordnet und einfach zu bedienen

Steuerhebel

Verstellbare Steuerhebel

Die Steuerhebel können mit zwei verschiedenen Höhenpositionen und achtzehn verschiedenen Vor-Zurück-Einstellungen angepasst werden:

Höherer Bedien- und Fahrkomfort für den Fahrer
Einstellbar für eine präzisere Kontrolle der Maschine

Schwingungsdämpfung für Steuerhebel

Stift für Schnitthöheneinstellung dient auch zur Spureinstellung

Eine Standard-Schwingungsdämpfung für die Steuerhebel ermöglicht ein einfaches und komfortables Manövrieren des ZTrak™ Mähers:

Die Schwingungsdämpfung reguliert die Bewegung der Steuerhebel für einen weicheren Betrieb.
Der Fahrer kann die Maschine weich und präzise steuern.

Die Spureinstellung ist vom Fahrersitz aus schnell und einfach durchzuführen. Der Stift für die Schnitthöheneinstellung dient gleichzeitig als praktisches Werkzeug zum Einstellen der Steuerhebel.

Bedienfeld

Warnleuchte für niedrigen Kraftstoffstand aktiviert

Das Bedienfeld für den Fahrer ist bequem erreichbar und einfach zu bedienen. Die folgenden Instrumente und Bedienelemente sind enthalten:

Betriebsstundenzähler
Zündschalter
Bedienelement für die Mähwerkszuschaltung (PTO)
Motordrehzahlregelung/Choke
- Die Motordrehzahlregelung ist mit einer Choke-Stellung ausgestattet.

Feststellbremse

Die Feststellbremse ist bequem erreichbar:

Der große Hebel ist einfach zu bedienen.
Der Hebel ist zur besseren Übersicht farbcodiert.
Mithilfe der Feststellbremse wird die Maschine effektiv in der Parkposition fixiert.
Die Feststellbremse muss angezogen sein, um den Motor anzulassen.
Wenn der Motor läuft, muss die Feststellbremse gelöst werden, bevor die Steuerhebel bedient werden können.

Hub-/Schnitthöheneinstellung am Mähwerk

Die Schnitthöhe des Mähwerks kann in Schritten von 64 mm zwischen 2,5 cm und 10,2 cm angepasst werden und bietet so eine hervorragende Schnittqualität und -leistung.
Die Mähwerkeinstellung verfügt über eine eingebaute Erinnerungsfunktion, sodass der Fahrer nach Anheben des Mähwerks problemlos zur erwünschten Schnitthöhe wechseln kann.

Leichte Lenkung durch vordere Stützräder mit einem großen Durchmesser

Steuerhebel am Z335E abgebildet

Schwingungsdämpfer dämpfen die Bewegung der Steuerhebel

Die Steuerhebel wurden für einen komfortablen und einfachen Betrieb entwickelt.

Ein Schwingungsdämpfer dämpft die Bewegung der Steuerhebel, damit die Fahrer gleichmäßig und kontrolliert wenden können.

Vorderes Stützrad (Z335E)

Die pneumatischen Stützräder bieten zusätzlichen Fahrkomfort und erleichtern das Lenken:

Die vorderen Stützräder mit großem Durchmesser bieten zusätzlichen Fahrkomfort und erleichtern das Lenken.
Stützräder verfügen über gekapselte Lager für eine hohe Nutzungsdauer und einfache Lenkung.
Die Reifen sind auf die Größe und das Gewicht des Fahrzeugs ausgelegt.

ZTrak Modell	Reifengröße Nachlauf-Stützrad
Z335E	11 x 4,0–4
Z345M, Z345R	11 × 4,0-5

Die Bedienelemente sorgen für einen sichereren Betrieb.

Parkbremse, (Z515E shown)

Steuerhebel, (Z515E shown)

Die Parkbremse muss angezogen sein, damit der Motor gestartet werden kann.
Zum Anlassen des Mähers müssen sich die Steuerhebel in der Außenstellung befinden.
Vor dem Bedienen der Steuerhebel muss die Parkbremse gelöst werden, andernfalls stirbt der Motor ab.

Der Sicherheitsschalter befindet sich unter dem Sitz, (Z515E shown)

Der Sitz-Sicherheitsschalter schaltet den Mäher ab, wenn der Fahrer den Sitz verlässt.
Verlässt der Fahrer den Sitz, wenn sich die Steuerhebel nicht in der Außenstellung befinden und die Parkbremse nicht angezogen ist, stirbt der Motor ab.

Design beinhaltet robusten und geschweißten Stahlrahmen

Abbildung mit ZTrak™ Z335E

ZTrak-Mäher verfügen für erhöhte Festigkeit und Zuverlässigkeit über einen robusten, geschweißten Stahlrahmen.

Große, vordere Stützräder und große hintere Antriebsräder bieten zahlreiche Vorteile für den Fahrer:

Ruhigeres Fahrverhalten
Bessere Leistung an Hängen
Höherer Fahrkomfort auf unebenem Gelände
Bessere Traktion

Die Fahrerplattform ist geräumig und aufgeräumt für maximalen Komfort, und die Bedienelemente sind einfach zu bedienen:

Einfaches Auf- und Absteigen vom Mäher
Geräumiger Fußbereich für einen bequemen Betrieb
In Höhe und Position verstellbare Steuerhebel ermöglichen dem Fahrer eine bequeme Bedienung.
Farbcodierte und logisch angeordnete Bedienelemente

Funktionelles und optisch ansprechendes Design

ZTrak Z345R

Das Design der ZTrak-Mäher ist funktional und optisch ansprechend und wurde für Eigenheimbesitzer entwickelt, die Wert auf das Erscheinungsbild sowie eine einfache und komfortable Bedienung legen, die die durchdachten Steuerungen gewähren.

Die farbkodierten Bedienelemente sind nicht nur optisch ansprechend, sondern für den Fahrer auch einfach zu erkennen und zu bedienen.
Die von Rahmenlängsträgern umgebene große Fahrerplattform bietet ein sicheres und einladendes Erscheinungsbild und ermöglicht den einfachen Zugang für den Fahrer.
Die geschwungenen Kotflügel decken auch die Hinterreifen ab und runden das elegante Erscheinungsbild des Fahrzeugs ab.

Der zuverlässige Rahmen besteht für eine lange Lebensdauer aus robustem, geschweißtem Stahl

Verstärkter Rahmen

ZTrak Rahmen

Der ZTrak Rahmen besteht aus Stahlrohren mit 2,5 x 3,8 cm für eine lange Haltbarkeit:

Hochbelastbarer Rahmen bietet hohe Stabilität.
Verstärkter Rahmen für zusätzliche Festigkeit.

Die elektrische Zapfwellenzuschaltung ist zuverlässig und einfach zu bedienen.

Elektrischer Schalter für die Zapfwelle

Eine elektrisch schaltbare Zapfwellenkupplung in verstärkter Ausführung wird über ein bequem positioniertes Bedienelement am Armaturenbrett gesteuert.

Zapfwellenkupplung in verstärkter Ausführung

Zapfwellenkupplung

Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.

Dualgetriebe sind effizient und verfügen über eine große, belastbare Achse mit einem Durchmesser von 2,5 cm

Tiefliegend im Fahrzeug eingebautes Hydrostatikgetriebe

Hydro-Gear®-Getriebe

Dualgetriebe ermöglichen ein effizientes Vorwärts- und Rückwärtsfahren mit dem ZTrak™ Mäher und sorgen für gute Lenkeigenschaften:

Die tief liegend eingebauten Getriebe sorgen für ausgezeichnete Stabilität bei Hanglagen.
Hydro-Gear®-Getriebe sind zuverlässig und belastbar.
- Massive Achsen mit einem Durchmesser von 2,5 cm für eine höhere Festigkeit
Die wartungsfreien, modularen Getriebe sind versiegelt und es sind keine Schlauchanschlüsse vorhanden, aus denen Hydraulikflüssigkeit austreten könnte.

Hydro-Gear® EZT-Getriebe

Steuerventil Anhängevorrichtung (linke Seite dargestellt)

Radnaben mit vier Schrauben sorgen für eine sichere und komfortable Reifenmontage.

Die Bedienelemente für die Steuerventile der Anhängevorrichtung befinden sich über dem Fahrzeugrahmen an den Seiten des Motors:

Gut zugänglich und benutzerfreundlich
Ermöglichen die Bewegung des Fahrzeugs, ohne den Motor anlassen zu müssen

Hydro-Gear ist eine Marke der Hydro-Gear Limited Partnership AF Holding, einem Delaware-Unternehmen und Danfoss Power Solutions (US), einem Delaware-Unternehmen.

Der Kraftstofftank ist für bequemes Betanken positioniert

Lage des Kraftstofftanks

Tankdeckel

Der Kraftstofftank verfügt über ein Fassungsvermögen von 8 l (2.1 U.S. gal.) . Er befindet sich unten auf der linken Seite der Maschine:

Fuel-fill opening is located low and angled for easy refueling.
Der 5,1 cm große Einfüllstutzen erleichtert das Auftanken ohne Überlaufen.
Der Tankdeckel ist an den Kraftstofftank angebunden.
- Auf diese Weise kann der Tankdeckel nicht so leicht verloren gehen

Tank-Kontrollleuchte

beleuchtete Tank-Kontrollleuchte

Die Tank-Kontrollleuchte ist auch bei Tageslicht gut sichtbar.

Empfohlene Mähfläche	bis zu 8000 m²
Arbeitsbreite	107 cm (42")
Motorleistung	16,1 kW (bei 3.550 U/min)
Geschwindigkeit	Bis zu 10,8 km/h

Z335ENull-Wenderadius-Mäher

Z335E Null-Wenderadius-Mäher Ztrak
