Serie F450E | Ballenpressen

Konstruktion mit Ballenkammer für hohe Effizienz zum Ballenpressen von Stroh und Heu

Förderbandsystem zum reibungslosen Pressen von Ballen

Förderbandsystem F450E

Die Ballenpresse F450E ist für Kleinbauern geeignet, die hauptsächlich Stroh und Heu bewirtschaften. Eine Ballenkammer mit Rollen ist oft nicht die beste Lösung für dieses Erntegut. Heißes Futtermittel kann auf den Stahlrollen gleiten, was dazu führen kann, dass die Ballenrotation und der Ballenstopfen unterbrochen werden. Das Modell F450E verfügt über ein Förderbandsystem, eine perfekte Lösung für trockenes Erntegut. Die fertigen Ballen sind 1,20 m breit und haben einen Durchmesser von 1,50 m. Das Stroh oder Heu wird von 41 Leisten (Durchmesser 35 mm) fest gegriffen, um unabhängig von den Bedingungen eine konstante Ballenrotation zu ermöglichen. Per Kette angetriebene Rollen mit doppelt gerippter Unterseite greifen den Ballen und befördern ihn in die Kammer, um den Ballenpressvorgang effektiv zu beginnen.

Förderbandkupplung zur Steigerung der Lebensdauer der Ballenpresse

Förderbandkupplung

Um Schäden an der Ballenpresse zu vermeiden, hält das Förderband beim Ablegen des Ballens an. Eine mechanisch angetriebene Kupplung stoppt das Förderband beim Öffnen der Heckklappe. Dies bietet die folgenden Vorteile:

- Die Belastung der Förderbandkette wird verringert und die Lebensdauer erhöht, weil kein großer Winkel mehr an der Kettenspur besteht.
- Die Förderbandspur wird vor frühzeitigem Verschleiß bewahrt.
- Der Geräuschpegel der Ballenpresse wird verringert.

Es wird empfohlen, die Zapfwellengeschwindigkeit des Traktors vor Beginn der Heckklappenbewegung zu verringern, um die Lebensdauer der Kupplung und den Fahrkomfort (kein Unterlegkeil) zu erhöhen.

Ausfahrbare Platte zum einfachen Ablegen der Ballen

Beim Ballenpressen von nassem Erntegut kann der Ballen an der Heckklappe festkleben, was das Ablegen erschwert und zu Zeitverlust führt. Um dies zu vermeiden, erleichtern zwei ausfahrbare Platten das Ablegen des Ballens bei der Ballenpresse F450E. Die ausfahrbaren Platten können einfach mit wenigen Schrauben montiert und entfernt werden.

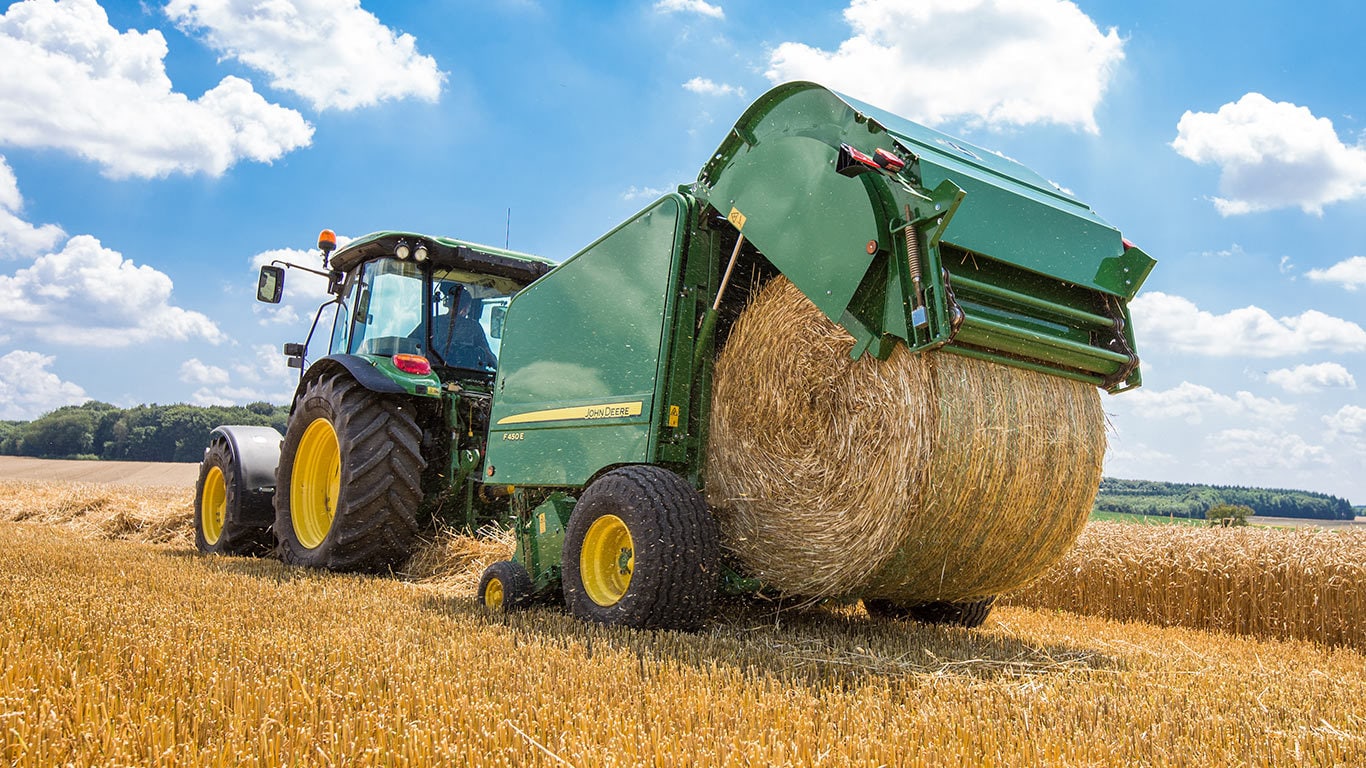

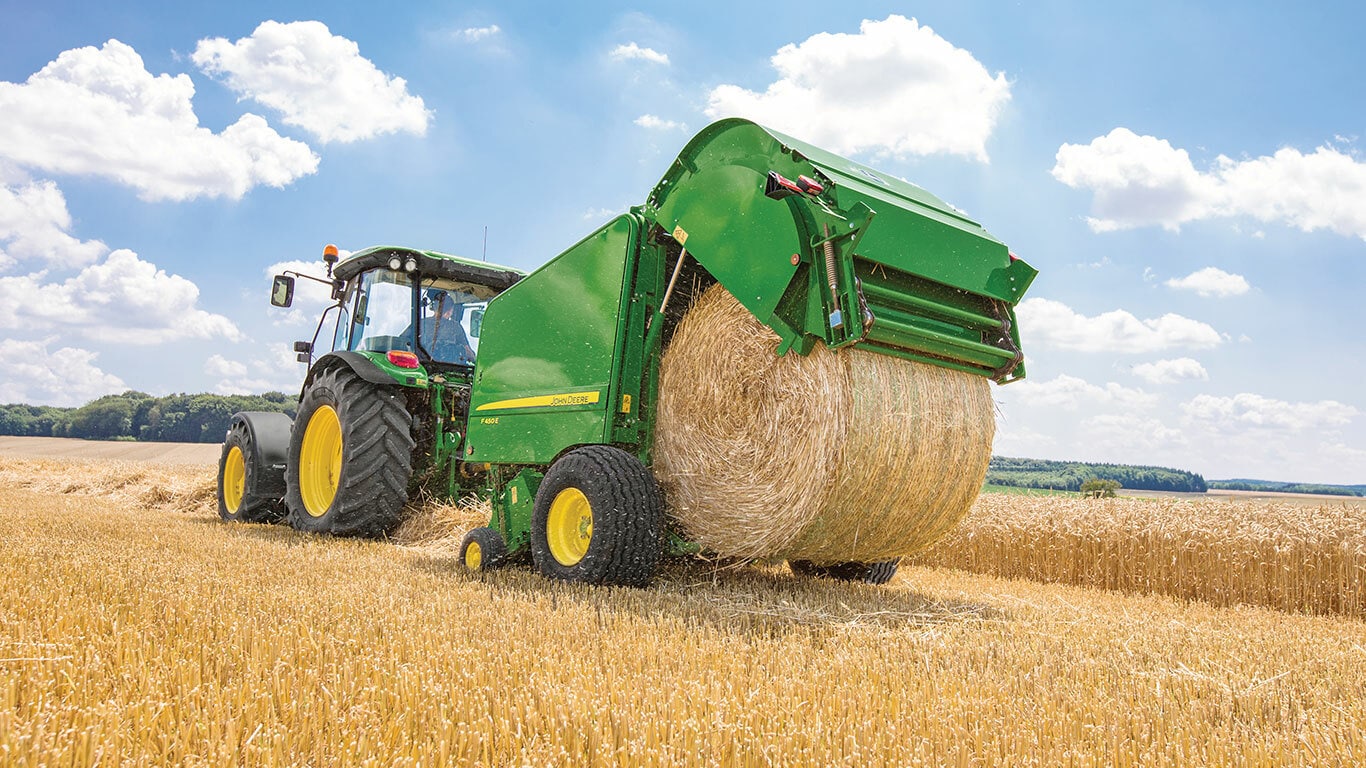

Ballenauswurf zur Steigerung der Leistung der Ballenpresse und zur Verringerung von Zeitverlust

Ballenauswurf

Zur Grundausstattung der Ballenpressen F450E gehört ein Ballenauswurf. Damit rollen die Ballen während des Ablegens von der Ballenpresse weg. Durch die Rampe muss zudem auf hügeligem Gelände nicht zurückgesetzt werden, was Zeit spart.

Einfach einstellbare Ballenparameter für längere Betriebszeiten

Einfache und genaue Einstellung der Ballendichte

Manometer und Zieldichte

Je nach Erntegut muss der Fahrer die Ballendichte verändern. Diese Einstellung kann kompliziert und ungenau sein, doch mit der Serie F400E ist sie innerhalb weniger Sekunden und ohne Werkzeug möglich.
Über einen Knopf am Druckmanometer an der Vorderseite der Ballenpresse lässt sich die Dichte exakt einstellen. Wenn der Ballen den vorgesehenen Druck erreicht, ertönt in der Kabine ein Signal aus der Steuerungseinheit. Dies signalisiert dem Fahrer, mit dem Bindevorgang zu beginnen und die Ballenpresse anzuhalten.
Dank dieser exakten Einstellung und Vorgehensweise haben die Ballen stets die gleiche Dichte und den gleichen Durchmesser, wodurch die effiziente Lagerung der Ballen erleichtert wird. Um den Vorgang des Ballenpressens konstant zu halten, kann von der Kabine oder der Fahrerplattform aus ein Manometer abgelesen werden.

Der stetig anpassbare Garnbindeabstand ermöglicht eine schmale Ballenform.

Garneinstellung per Knopfdruck

Die Serie F400E bietet zahlreiche Einstellungsmöglichkeiten. Über einen Knopf an der Seite der Ballenpresse kann der Fahrer die Zahl der Garndrehungen kontinuierlich erhöhen oder verringern.
Fahrer müssen beim Verwenden dieser Maschine keine vom Erntegut abhängigen Kompromisse eingehen. Die zahlreichen Einstellungen gewährleisten einen gut eingewickelten Ballen mit hochwertiger Bindung.

Genaue Einstellung der Netzbindung

Neun mögliche Einstellungen

Die Serie F400E verfügt über ein automatisches Freigabesystem, mit dem das Netzschneidmesser nach der erforderlichen Anzahl an Netzdrehungen gesteuert werden kann. Der Fahrer kann durch Verschieben eines Verbindungsglieds an der Seite der Ballenpresse die Anzahl der Netzschichten exakt in Abständen von +/-0,5 einstellen. Je nach Erntegut und Dichte kann der Fahrer von 1,5 bis 5,5 Drehungen wählen. Bei diesem System ist zur Messung der Länge der Teile für die Einstellung der Netzdrehungen kein Werkzeug erforderlich.

Pickup-Design für höhere Vielseitigkeit

Breitenauswahl für zahlreiche Schwaden und Anbautypen

1,90 m Pickup (1,79 m DIN)

Die Modelle F440E und F450E verfügen über zwei verschiedene Pickup-Einstellungen:
- Ein schmales Modell mit 1,50 m (1,375 m DIN) ohne Querförderschnecken für kleinere Schwaden Die Pickup-Vorrichtung wird standardmäßig von der Kabine aus hydraulisch angehoben.
- Eine breite Pickup-Vorrichtung mit 1,90 m (1,79 m DIN) für größere Landwirtschaftsanforderungen Die zwei Querförderschnecken transportieren das Erntegut in die Ballenkammer und sorgen für eine hochwertige Ballenform. Diese Pickup-Vorrichtung lässt sich ebenfalls von der Kabine aus hydraulisch anheben.

Die Pickup-Vorrichtung der Serie F400E besteht aus galvanisierten Abstreifern für eine längere Lebensdauer und vier Zinkenleisten für eine hohe Gutaufnahme.

Die verstellbare Nockenbahn sorgt für eine unschlagbare Vielseitigkeit.

Nockenbahn beugt Verstopfungen vor

Einstellung der Zinkenposition

Die Pickup-Vorrichtung der Serie F400E lässt sich mithilfe der Nockenbahntechnologie vielseitig einsetzen, um Fahrern mehr Möglichkeiten zu bieten. Beim traditionellen Abstreiferdesign ist der Abstand zwischen den Pickup-Zinken und der Rotorzufuhr kleiner und die Zinkenbewegung verhindert ein Zerkneifen des Ernteguts. Bei der Technologie ohne Nocke werden lange Abstreifer benötigt, durch die eine tote Zone zwischen Zinken und Rotor entsteht. Zudem können feste Zinken das Erntegut bei klebrigen Bedingungen leicht zerkneifen und so Verstopfungen verursachen.

Die Serie F400E lässt sich dank der verstellbaren Zinkenposition noch vielseitiger einsetzen. Der Fahrer kann die Pickup-Nocke drehen, um die Effizienz der Zufuhr von Stroh oder nassem Erntegut zu erhöhen:
- Indem die Zinken näher an die Gabeln herangeschoben werden (Position A in der Abbildung), wird die Gabelzufuhr in nassen oder klebrigen Bedingungen verbessert.
- Indem die Zinken weiter von den Gabeln entfernt werden (Position B in der Abbildung), wird die Gutaufnahme in nassen oder klebrigen Bedingungen verbessert.

Pneumatische Stützräder für eine effiziente Bodenanpassung

Stützradeinstellungen

Die Serie F400E ist unabhängig von der gewählten Pickup-Breite standardmäßig mit Stützrädern ausgestattet. Um eine geeignete Höhe für eine hochwertige Gutaufnahme zu ermöglichen, bietet eine einfache Platte bis zu sieben Positionen.
Die Serie F400E ist nur mit festen pneumatischen Stützrädern mit folgenden Vorteilen erhältlich:

- hohe Laufruhe, die Stützräder aus Stahl nicht bieten können
- effiziente Bodenanpassung
- hoher Widerstand gegen Rückwärtsbewegung

Pickup-Former für alle Schwadenhöhen

Einfache Höheneinstellungen

Die Serie F400E ist unabhängig von der Pickup-Breite mit einem Schwadformer ausgestattet, der einen regelmäßigen und konstanten Einzug durch die Kammer ermöglicht. Durch das Entfernen eines Stifts kann der Former einfach entsprechend der Schwadenabmessungen an vier Positionen angepasst werden.

Gabeleinzugsystem für hohe Kapazität bei trockenem Erntegut

Gabelsystem

Die Ballenpressen der Serie F400E verfügen über ein alternatives Einzugsystem mit beliebiger Pickup-Breite. Die 16 Zinken der Gabel sind 69 mm voneinander entfernt und bieten eine hohe Kapazität, insbesondere bei trockenem Erntegut wie Stroh oder Heu. Vorteile der großen Öffnung zwischen Pickup-Vorrichtung und Ballenkammer:
- Schmutz der Erntegutstruktur und Verbesserung der Heu- und Strohqualität
- Weniger Verstopfungen

Einzugsystem schützt sicher vor Schäden

Schutz vor Pickup-Überlastung

Schutz des gesamten Einzugsystems

Die Ballenpressen der Serie F400E bieten zwei Sicherheitsfunktionen zur Vorbeugung von Schäden an der Ballenpresse durch Verstopfung oder Überlastung des Einzugsystems:
- Die Pickup-Sicherheitsscherschraube unterbricht nur den Schwenkvorgang der Pickup-Vorrichtung. Der Gabeleinzug und die Ballenkammer werden weiterhin mit Strom versorgt. Diese Sicherheitsfunktion wird im Falle einer Überlastung ausschließlich an der Pickup-Vorrichtung aktiviert.
- Die Gabeleinzug-Sicherheitsscherschraube unterbricht den Gabeleinzug und die Pickup-Bewegung, sodass sich nur die Ballenkammer bewegen kann. Diese Sicherheitsfunktion wird im Falle einer Überlastung an den Gabeln aktiviert, bzw. wenn der Fahrer den Einzug durch die Kammer längere Zeit fortsetzt, nachdem die maximale Dichte erreicht wurde.
Der Einfachheit halber verwenden der Gabeleinzug und die Pickup-Vorrichtung dieselben Scherschrauben-Verweise.
