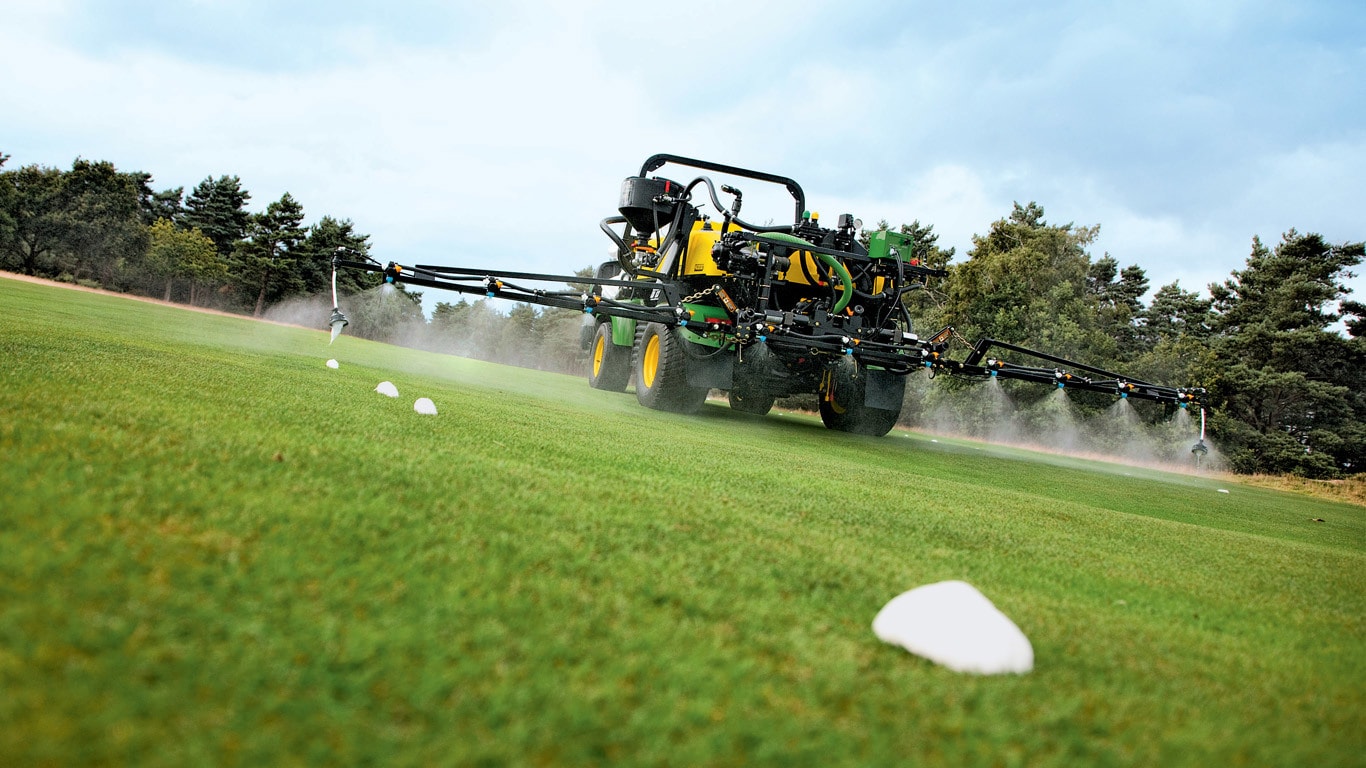

HD 200SelectSprayer
- Integrierte Dreifach-Düsenhalter
- Anfahrschutz
- Leichte Nivellierung
Merkmale und Nutzen der Pflanzenschutzspritze HD200:
- Die deutlich sichtbare Inhaltsanzeige des 750 Liter Polyethylen-Tank ermöglicht Ihnen eine bestmögliche Einsicht.
- Durch die niedrige Bauhöhe haben Sie stets eine bestmögliche Sicht nach hinten und eine sehr einfache und komfortable Befüllung.
- Der niedrige Schwerpunkt sorgt für eine hohe Hangsicherheit.
- Die hydraulisch angetriebene Edelstahl-Zentrifugalpumpe ist hinten angebaut und ermöglicht so einen leichten Zugang.
- Spritzbaum mit 3 Sektionen und serienmäßigem Anfahrschutz des Spritzbaums.
Hauptmerkmale
Alle einblenden
Alle verbergen
Membranpumpe
Druckbegrenzungsventil
Automatischer Durchsatzregler
Digitalanzeige
Düsenanzeige
Rührwerkdüsen für intensive Durchmischung
Rinse kit (valve, hose and rinse nozzle)
Klarwasserbehälter
Steuereinheit ausgebaut
Spritze auf Parkständern vorn
Hintere höhenverstellbare Abstellstütze
Entfernen des hinteren Gelenkbolzens
Hydraulikleitungen trennen
Elektrische Steckverbindungen trennen
Den ProGator von der Spritze wegfahren
Kabelbaum-Komponenten
Spiegelsatz (Gestängeübersicht)
Spiegelsatz auf rechter Seite angebracht
HD200 SelectSpray Tank
Genaue Füllstandsanzeige
Handwaschtank
Qualitativ hochwertige Membranpumpe
Membranpumpe
Druckbegrenzungsventil
Die John Deere SelectSpray™ Serie bietet eine Pflanzenschutzspritze für die Golfbranche, bei der zwischen einer Zentrifugal- und einer Membranpumpe gewählt werden kann, um auf besondere Anwendungen oder Vorlieben des Benutzers einzugehen.
Membranpumpe
Membranpumpen liefern einen zufriedenstellenden Durchsatz, können aber einen höheren Druck erzielen. Aus diesem Grund ist die Membranpumpe die richtige Ausstattung für eine Pflanzenschutzspritze mit intensiver Durchmischung.
Die 113,9-l/min- (30,1-gpm-) Membranpumpe liefert ausreichenden Durchsatz für Rasenanwendungen, kann aber auch einen Druck von 20 bar (290 psi) erzeugen. Die Pumpe wird mit einem Hydraulikmotor angetrieben und verfügt über eine Konfiguration mit drei Membranen, um hervorragende Effizienz und einen gleichmäßigen Betrieb zu gewährleisten. Die Möglichkeit der Verarbeitung dickerer Flüssigkeiten mit diesem Pumpentyp und die Möglichkeit des Trockenlaufs ohne Versagen von Dichtungen lassen sie zu einer beliebten Wahl für anspruchsvolle Spritzlösungen (wie z. B. Rasenfarbe) werden.
Membranpumpen sind Verdrängerpumpen, was bedeutet, dass mit jeder Umdrehung Flüssigkeit aus dem Pumpenausgang gefördert wird. Daher verfügt die Hauptsteuerventil-Baugruppe der Spritze über ein zusätzliches Druckbegrenzungsventil, um das System zu schützen, falls es leerlaufen sollte.
Das Druckbegrenzungsventil lässt sich auf maximal 20 bar (290 psi) einstellen, sollte jedoch zunächst auf 13,8 bar (200 psi) eingestellt werden. Das federbetätigte Druckbegrenzungsventil öffnet eine Umlaufleitung zurück zum Tank, wenn der Systemdruck den zulässigen Höchstdruck erreicht.
Die Kolben bieten dank Tauchbadschmierung eine lange Nutzungsdauer und optimale Schmierung. Die Membranen sollten jährlich oder alle 400 Betriebsstunden ausgetauscht werden, je nachdem, was eher erfolgt. Ein standardmäßiger Saugkorb sorgt für eine längere Nutzungsdauer der Membranen, indem er Rückstände aus dem Pflanzenschutzmitteltank filtert, bevor diese die Pumpe erreichen.
Fortschrittliche automatische Ausbringmengensteuerung
Automatischer Durchsatzregler
Automatischer Durchsatzregler
Digitalanzeige
Für eine genaue Einhaltung der Ausbringmenge regelt der automatische Durchsatzregler die gewünschte Ausbringmenge unter Berücksichtigung verschiedener Geschwindigkeiten.
Der automatische Durchsatzregler ermöglicht den Spritzbetrieb im automatischen oder bei Bedarf im manuellen Modus.
Der automatische Durchsatzregler wird auf der ProGator™ Bedienplattform montiert und beim Abstellen der Spritze ohne Werkzeuge entfernt werden.
Das System ist mit dem Fahrgeschwindigkeitssensor des ProGator™ verbunden und verfügt zusätzlich über einen Durchflussmesser und einen digitalen Drucksensor, deren Signale an die digitale Anzeige geschickt werden, so dass der Fahrer Geschwindigkeit, Druck und Ausbringmenge auf einem Bildschirm zusammen überwachen kann.
Die Einheiten können auf unterschiedliche Systeme eingestellt werden, zum Beispiel englische, angloamerikanische, metrische und andere Einheiten, so dass der Fahrer Druck, Geschwindigkeit und Ausbringmenge in der von ihm vorgezogenen Anzeige ablesen kann.
Die Verwendung des Durchsatzreglers ist einfach. Den Durchsatzregler einschalten und dann einfach zweimal die Schaltfläche Pro betätigen, um den Bildschirm zur Konfiguration der Anwendung aufzurufen. Die Ausbringmenge blinkt. Alle blinkenden Werte können geändert werden. Die Schaltflächen + und - verwenden, um die Ausbringmenge einzustellen. Sobald die Ausbringmenge eingegeben ist, die Schaltfläche Pro betätigen, und der Druck blinkt.
Die weitere Konfiguration der Anwendung besteht im Wesentlichen in einem Rechner, der hilft, Geschwindigkeit, Druck und Düsentyp festzulegen. Der Rechner ermittelt Druck, Geschwindigkeit und Düsentyp, um die Auswirkungen der einzelnen Variablen auf die Fähigkeit der Pflanzenschutzspritze zur Beibehaltung der Ausbringmenge zu ermitteln.
Wenn die Ausbringmenge in den Durchsatzregler eingegeben wird, ändert sich der Druck automatisch mit der Ausbringmenge. Für eine bestimmte Düse und Geschwindigkeit muss der Druck für eine höhere Ausbringmenge steigen und für eine niedrigere Ausbringmenge sinken.
Wenn der Benutzer mit dem erforderlichen Druck nicht zufrieden ist und einen höheren oder niedrigeren Druck wünscht, können hierfür die Schaltflächen + und - verwendet werden, während der Druck blinkt. Die Geschwindigkeit ändert sich, um anzuzeigen, um wie viel der Fahrer schneller oder langsamer fahren muss, damit dieser Druck mit der entsprechenden Düse erzielt wird.
Die Schaltfläche Pro betätigen und die Schaltflächen + und - verwenden, um die Geschwindigkeit zu ändern und die Auswirkungen dieser Änderungen auf den für die angestrebte Ausbringmenge erforderlichen Druck zu sehen.
Düsenanzeige des automatischen Durchsatzreglers
Düsenanzeige
Einer der innovativsten Aspekte des automatischen Durchsatzreglers besteht in der Möglichkeit für den Benutzer, die Farbe der verwendeten Düse einzugeben. Die Düsenfarben sind international genormt und bei allen Herstellern für eine bestimmte Durchsatzrate gleich.
Nehmen wir an, dass der Benutzer nicht mit dem erforderlichen Druck und der Geschwindigkeit für eine bestimmte Ausbringmenge zufrieden ist. Die Düsenfarbe kann am Regler geändert werden, um zu ermitteln, ob eine andere Düse besser passt. Noch einmal Enter betätigen und die Düsenauswahl blinkt. Die Schaltflächen + oder - betätigen, um den gewünschten Düsentyp auszuwählen. So kann der Benutzer die richtige Düse für die richtige Anwendung auswählen und die Wahrscheinlichkeit einer Fehlaustragung reduzieren.
Die Schaltfläche Pro 2-3 Sekunden festhalten und der Regler schaltet wieder in den Betriebsmodus zurück. Der einzige gespeicherte Wert ist die Ausbringmenge, alle anderen Werte werden auf Null zurückgesetzt.
Der Durchsatzregler dient als Richtwert dafür, welche Geschwindigkeit angestrebt werden muss, um die Ausbringmenge für die Düse und den Druck, die der Fahrer verwenden möchte, zu erreichen.
Der automatische Durchsatzregler ist mit einer Vielzahl anderer Funktionen ausgestattet, wie einer Tankanzeige, Alarmfunktionen, Testgeschwindigkeitsmodi und vielen mehr. Eine umfassende Liste dieser Funktionen wird detailliert im Bedienerhandbuch beschrieben.
Rührwerk für intensive Durchmischung
Rührwerkdüsen für intensive Durchmischung
Das System für die intensive Durchmischung spielt zusammen mit der Hochdruckmembranpumpe eine zentrale Rolle, um die Abscheidung der Brühe in den Spritzmitteltank zu verhindern.
Die Zusammensetzung der Brühemischung wird während des Betriebes genau und zuverlässig eingehalten. So ermöglicht das System für intensive Durchmischung den bestmöglichen Pflanzenschutz und eine umweltfreundliche Ausbringung.
Das System für die intensive Durchmischung unterstützt auch die Reinigung des Spritzmitteltanks.
Klarwasserbehältersatz inklusive und Klarwassertank
Rinse kit (valve, hose and rinse nozzle)
Klarwasserbehälter
Die Maschine muss so gestaltet und konstruiert sein, dass sie eine einfache und gründliche Reinigung ohne Kontaminierung der Umwelt und des Bedieners ermöglicht.
Dank der äußeren Betätigung des Spülsystems kommt es nicht zum direkten Kontakt zwischen dem Bediener und dem Spritzmitteltank. Durch das Entfernen von verdünnten Ablagerungen im Spritzmitteltank wird eine Konzentration erreicht, die niedrig genug ist, damit eine umweltfreundliche Entsorgung möglich ist
Holen Sie mit optionalen Parkständern mehr aus Ihrem ProGator™ heraus
Mit der SelectSpray Serie sind die Tage zweckgebundener Spritzen gezählt.
Optionale Parkständer erlauben den Abbau und die Installation der Feldspritze innerhalb von Minuten. So können Sie morgens spritzen, dann zum Transport von Ladegut schnell die Ladepritsche anbringen und am Nachmittag erneut spritzen. Für diesen Vorgang sind keine Werkzeuge erforderlich.
Für zusätzlichen Komfort sind die Parkständer mit Lenkrädern ausgestattet, um die Spritze leichter fahren zu können, wenn sie nicht verwendet wird. Stellen Sie die Spritze einfach in einer Ecke ab, wenn sie eine Weile nicht gebraucht wird. Oder nutzen Sie die Bequemlichkeit der Lenkräder, wenn die Spritze wieder am ProGator installiert werden soll.
Der ProGator muss nicht in die perfekte Position unter der Spritze gefahren werden. Stattdessen können einfach die Stützräder verwendet werden, um die korrekte Ausrichtung zu erreichen.
Steuereinheit ausgebaut
Die Spritze kann innerhalb von Minuten vom ProGator getrennt werden.
Entfernen Sie zunächst den Bolzen unten an der Halterung des Steuerkastens und legen Sie das Steuergerät im Ablagebereich hinten links an der Spritze ab.
Befestigen Sie das Steuergerät mithilfe desselben Bolzens an der Halterung. Lassen Sie den Kabelbaum am Steuergerät angeschlossen.
Spritze auf Parkständern vorn
Hintere höhenverstellbare Abstellstütze
Verwenden Sie dann die Hydraulik des ProGator, um die Spritze anzuheben, bringen Sie die vorderen Abstellstützen in den entsprechenden Halterungen an, sichern Sie sie mit den entsprechenden Bolzen und senken Sie die Spritze auf die Ständer ab.
Bringen Sie dann die hinteren Abstellstützen an und verwenden Sie hierfür die mit einer Kette verbundenen Bolzen. Drehen Sie die Kurbel, um die Abstellstützen ausreichend auszufahren und den Druck von den hinteren Gelenkbolzen zu nehmen.
Entfernen des hinteren Gelenkbolzens
Entfernen Sie dann die hinteren Gelenkbolzen und den Bolzen des Hubzylinders.
Hydraulikleitungen trennen
Elektrische Steckverbindungen trennen
Trennen Sie die hinteren Schnellanschluss-Hydraulikleitungen und die drei elektrischen Stecker hinten an der Maschine.
Stellen Sie sicher, dass sich die Entlüftungsleitung nicht mit dem ProGator Rahmen verhakt.
Den ProGator von der Spritze wegfahren
Fahren Sie dann den ProGator von der Spritze weg oder ziehen Sie die Spritze vom ProGator weg.
Die Spritze ist nun vollständig vom ProGator getrennt und kann gelagert werden, während sie nicht verwendet wird. Die Installation ist genauso schnell und komfortabel, wenn das nächste Mal gespritzt werden soll.
Dies bedeutet mehr Flexibilität und mehr Leistung für dasselbe Geld. Das Design der SelectSpray Serie trägt dazu bei, den ProGator zu einem der vielseitigsten hoch belastbaren Transport- und Nutzfahrzeuge zu machen, die aktuell auf dem Markt verfügbar sind.
Praktischer Kabelbaum ermöglicht die einfache Trennung der Pflanzenschutzspritze und den bequemen Zugang zu den Komponenten
Kabelbaum-Komponenten
Das innovative Design der Elektrik bündelt die Hauptkomponenten an einer Stelle der Maschine. Alle Sicherungen, Relais und Hubkontakte befinden sich in einem praktischen Schaltkasten links an der Maschine. Zum Öffnen des Schaltkastens sind keine Werkzeuge erforderlich, so dass die Fehlersuche und der Austausch von Komponenten schnell erfolgen können.
Wenn die Pflanzenschutzspritze getrennt wird, verbleibt der Kabelbaum an der Spritze, so dass der Wechsel von der Spritze zur Ladepritsche oder anderen Anbaugeräten zum Kinderspiel wird. Nur drei Stecker müssen getrennt werden, um die Spritze vom ProGator™ abzubauen, so dass der Zeitaufwand für Abbau und Installation stark reduziert wird.
Strapazierfähiger Polyethylen-Sprühtank bietet niedrigen Schwerpunkt und hervorragende Sicht
Spiegelsatz (Gestängeübersicht)
Spiegelsatz auf rechter Seite angebracht
HD200 SelectSpray Tank
Die Pflanzenschutzspritze HD200 SelectSpray ist mit einem strapazierfähigen Polyethylen-Sprühtank ausgestattet. Die flache Tankgestaltung wurde speziell so gestaltet, dass die äußeren Gestängeteilbreiten und das Heck ideal einsehbar sind. Der serienmäßige rechte Außenspiegel unterstützt die gute Sicht zur rechten Gestängeteilbreite der Pflanzenschutzspritze. Durch die direkte Montage des ProGator entsteht ein niedriger Schwerpunkt, der einen stabilen Betrieb ermöglicht.
Genaue Füllstandsanzeige
Auf der Fahrerseite ist der Tank mit einer Tankinhalt-Anzeige ausgestattet, die mit Teilstrichen den Füllstand anzeigt. Die europäische Version verfügt zudem über eine anpassbare, genaue Füllstandsanzeige. Diese stellt die Füllrate in einem Bereich von null bis voll dar.
Durch die flache Gestaltung und den versetzten Einfüllstutzen lässt sich der Tank einfach von der linken Seite der Maschine aus befüllen.
Ein praktisches Korbsieb verhindert, dass gröbere Verschmutzungen in den Tank gelangen. Zum Reinigen kann das Sieb werkzeugfrei bequem entnommen werden.
Der Tank ist mit einer Vorrichtung zum schnellen Befüllen ausgestattet. So kann er überall, wo ein Anschluss an eine saubere Wasserquelle besteht, rasch befüllt werden. Dies spart viel Zeit, da nicht immer zum ursprünglichen Füllpunkt zurückgekehrt werden muss, wenn ein Auffüllen des Tanks nötig wird.
Ein Antisiphon an der Schnellbefüllvorrichtung schützt das Grundwasser vor unerwünschten Pflanzenschutzmitteln.
Für einen effizienten Pumpenfluss und zum Ablassen hat der Tank ein Gefälle zu einem Pumpensumpf. Dies erlaubt das ordnungsgemäße und vollständige Ablassen des Tanks, wenn dieser entleert wird.
Zudem ist serienmäßig eine Entlüftungsleitung vorhanden, die sich oben am Tank befindet. Die Entlüftungsleitung ist zusätzlich mit einem Rückschlagventil ausgestattet, das verhindert, dass Pflanzenschutzmittel aus dem Tank austritt.
Serienmäßiger Handwaschtank verbaut
Handwaschtank
Ganz im Sinne von zusätzlichem Komfort ist die SelectSpray™ Serie standardmäßig mit einem Handwaschtank ausgestattet. Der Tank muss immer ausschließlich mit sauberem Wasser gefüllt werden.
Um den Wasserhahn zum Händewaschen oder für andere Aufgaben zu öffnen, muss einfach der Griff zum Öffnen des Ventils gedreht werden.
