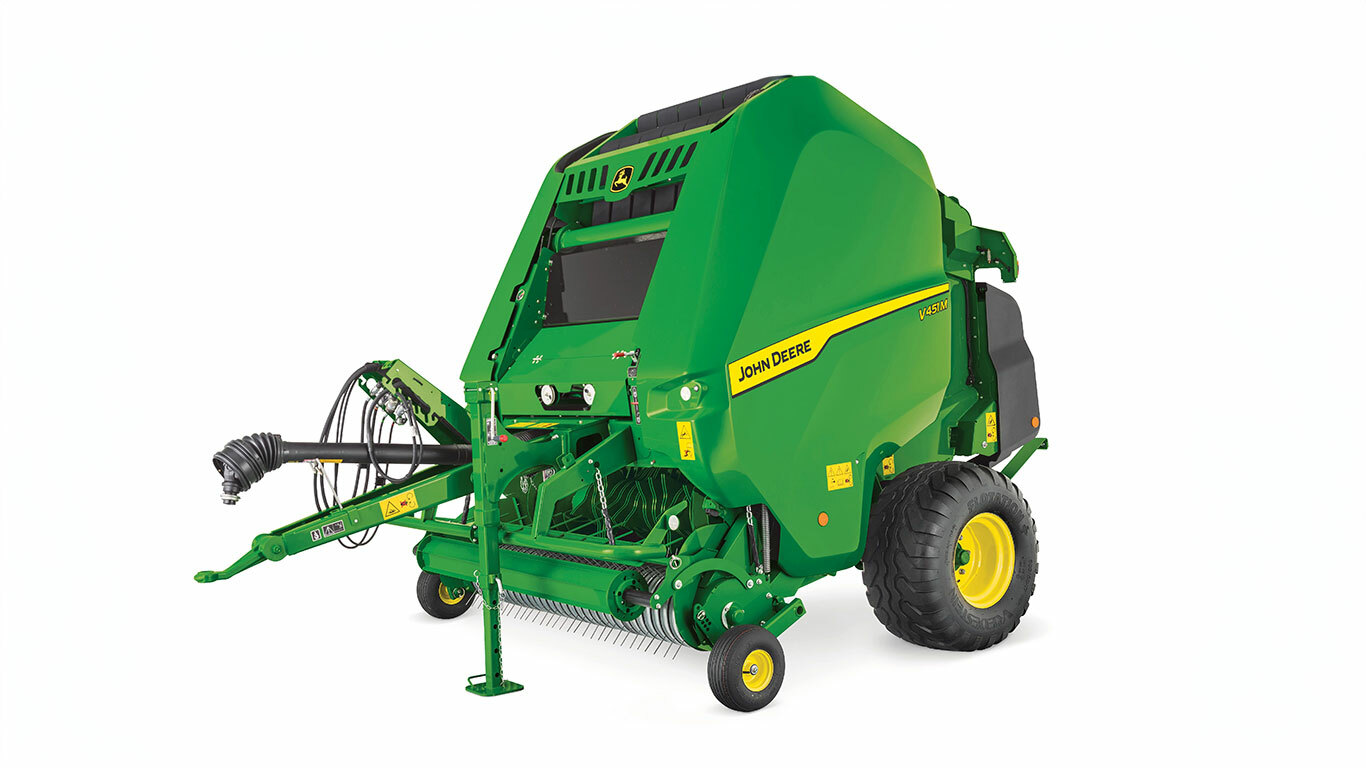

Die V451G wird Sie niemals im Stich lassen. Die V451G wird Sie niemals im Stich lassen. Die Ballenpresse ist eine zuverlässige, leistungsstarke Maschine für den alltäglichen Einsatz in trockenen Bedingungen, die jederzeit auch Hochleistungen erbringen kann.
Vier Zinkenleisten gewährleisten optimale Gutaufnahme
Die V451G Ballenpresse verwendet die bekannten Komponenten der Serie 900 und verfügt über eine 2,20 m breite Pickup (1,92 m Abstand von Zinken zu Zinken) für die mühelose Aufnahme von langem Stroh oder Heuschwaden. Die Pickup mit vier Zinkenreihen und einem Zinkendurchmesser von 5 mm entspricht üblicherweise den Anforderungen von kleinen und mittelgroßen Betrieben.
Die Pickup der V451G Ballenpresse benötigt keinen Überlastschutz durch Scherbolzen oder Nockenkupplung – die Zinken sind so konstruiert, dass sie im Falle der potenziellen Überlastung durch Fremdkörper einklappen. Das Gesamtsystem wird durch die Biegefähigkeit der Zinken geschützt. Die Zinken wurden ausgiebig getestet und verfügen über eine erhöhte Lebensdauer. Die verschlossenen Kugellager auf jeder Seite bieten ruhigen Betrieb auf lange Zeit.
Für mehr Gleitfähigkeit und zur Erhaltung des Leistungsniveaus werden Abstreifer aus qualitativ hochwertigem verzinkten Stahl gefertigt, der dem Rosten des Materials vorbeugt.
Links: Pickup mit Kurvenbahn; rechts: Pickup ohne Kurvenbahn
Obwohl die besten Resultate beim Ballenpressen von trockenem Erntegut erzielt werden, ist die V451G Ballenpresse voll im Stande, Heulage oder herkömmliche Silage zu ernten. Die Pickup der V451G Ballenpresse ist mit vielseitiger Kurvenbahntechnologie ausgestattet.
Die Kurvenbahntechnologie ist für solche Anforderungen eine effiziente Lösung. Bei der traditionellen Abstreiferkonstruktion ist der Abstand zwischen den Pickup-Zinken und dem Rotor kleiner und die Zinkenbewegung verhindert ein Zusammendrücken des Ernteguts. Bei der Technologie ohne Nocke werden lange Abstreifer benötigt, durch die eine tote Zone zwischen Zinken und Rotor entsteht. Zudem können feste Zinken das Erntegut bei klebrigen Bedingungen leicht zusammendrücken und so Verstopfungen verursachen, die manuell zu beseitigen sind.
Die Kurvenbahn-Pickup verfügt über eine 18 Prozent geringere Drehgeschwindigkeit als bei der Vorgängergeneration von Ballenpressen und hat auf beiden Seiten der Zinkenleisten Kugellager eingebaut. Die Nockenhebel sind inzwischen aus geschmiedetem Stahl und die Nockenrollen sind um 36 Prozent größer. Alle diese Funktionen eignen sich für eine lange Bauteillebensdauer, die nicht mit der der alten Pickup-Konstruktion vergleichbar ist.
Hierbei sind Rotor und Zuführschnecken auf einer gemeinsamen Welle angeordnet
Links: Hochleistungsrotor; rechts: klassische Rotorkonstruktion
Durch die Nutzung des Hochleistungsrotors – eines Konzepts, das bereits seit 2012 in John Deere Rundballenpressen integriert ist – bietet das Einzugssystem der V451G Folgendes:
Insgesamt ergibt sich daraus ein optimierter Erntegutfluss, da alle toten Bereiche vermieden werden, in denen sich das Erntegut ansammeln kann. Dieser reibungslose und gleichmäßige Erntegutfluss garantiert eine hohe Zuführleistung, insbesondere bei kurzem ober klebrigem Erntegut.
Einfache Rotorkonstruktion
Die V451G Rundballenpresse ist mit dem RotoFlow HC Zuführrotor ohne Schneidwerk ausgestattet. Wie beim für Ballenpressen mit variabler Kammer der Serien M und R erhältlichen RotoFlow HC Premium Einzugssystem, verfügt das V451G RotoFlow Einzugssystem über:
Im Vergleich zum RotoFlow HC Premium verfügt der RotoFlow HC an der V451G nur über zwei Zinken pro Umdrehung (anstatt drei Zinken wie bei den Serien M/R) und Gabeln (anstatt das Rohr vollständig umschließende Zinken wie bei den Serien M/R).
Der Rotor kann problemlos von der restlichen Ballenpresse entkoppelt werden
Im Fall einer Verstopfung kann Erntegut einfach aus dem Einzugssystem entfernt werden. An der V451G können Verstopfungen behoben werden, ohne dass dabei der Fahrer mit seinen Händen in die Pickup greifen muss. Der Fahrer muss zum Auskoppeln des Rotors die Kabine verlassen, den Reversierhebel am Rotor aufsetzen und rückwärts drehen, um das zusammengepresste Erntegut zu entfernen. Das ist eine einfache, aber kosteneffiziente Lösung.
Hardox® ist eine Marke von SSAB Technology AB.
1,65 m x 1,21 m Ballen
Wie auch Festkammerballenpressen oder Ballenpressen der Serien M/R mit variabler Kammer verfügt die Ballenpresse V451G über eine Presskammerbreite von 1,21 m. Im Vergleich zur vorherigen Generation Ballenpressen mit ähnlichen Ballendurchmessern sind die Ballen bis zu 3,6 % größer als vorher. Unter Annahme einer ähnlichen Dichte ist dies ein riesiger Vorteil.
Der Ballendurchmesser kann bei der V451G Ballenpresse vom Monitor aus zwischen 1 m und 1,65 m eingestellt werden. Der maximale Durchmesser von 1,65 m ist um 10 cm größer, verglichen mit der Vorgängergeneration. Dies ermöglicht dem Landwirt die Herstellung bis zu 17 Prozent größerer Ballen als die früheren 852/854 Ballenpressen und auch ähnlicher Heu- und Strohballen von 1,6 m Größe.
Sobald der Ballen größer als 1 m ist, kann die Zunahme des Ballendurchmessers mit BaleTrak™ Monitor aus der Kabine verfolgt werden.
Spezielle Zylinder für die Heckklappe und das Ballendichtesystem mit mechanischer Heckklappensperre
Einfache Einstellungen der Ballendichte von der Ballenpressenseite aus
Die Presskammer der V451G Ballenpresse liefert Ballen mit hoher Dichte, unabhängig von Ballendurchmesser oder Erntegut. Ein spezielles Zylinderpaar versorgt den Verdichterarm mit Kraft, während mechanische Haken die Heckklappe fest in geschlossener Stellung halten. Ein weiteres Zylinderpaar ist für das Öffnen und Schließen der Heckklappe zuständig und sorgt für einen reibungslosen Ablauf dieser beiden Funktionen, sowie dafür, dass die Riemen nicht an Spannung verlieren.
Die Ballendichte lässt sich einfach mit dem Hydraulikventil der Ballenpresse einstellen – eine einfache, aber effiziente Lösung für Fahrer, die die Hydraulikeinstellungen nicht mehrmals am Tag ändern müssen. Die Ballendichte kann mit einem Hydraulik-Manometer vorn an der Ballenpresse von der Kabine aus überwacht werden.
Zur Optimierung der Qualität des geernteten Heus wird standardmäßig eine Weichkernfunktion angeboten, die den hydraulischen Druck entfernt. Diese Funktion kann unabhängig vom ausgewählten Monitor von der Kabine aus eingestellt (ab einem Ballendurchmesser von 1 m) und aktiviert werden. Durch die Erstellung eines lockeren Ballenkerns ist die Weichkernfunktion beim Pressen von Heu mit Restfeuchte oder beim Ausrollen des Ballens von Hand besonders nützlich.
Drei Presskammerrollen unterstützen die Ballenrotation
Verbundene Riemen können schnell und kostengünstig ausgetauscht oder repariert werden
Die Presskammer V451G verfügt über eine angetriebene Einzugsrolle und zwei angetriebene Rollen in der vorderen Presskammer, um eine schnelle Erntegutrotation zu ermöglichen, egal ob kurze Silage oder brüchiges Erntegut geerntet wird.
Die drei Rollen ermöglichen einen leichten Ballenstart und das veränderte Riemenmuster vermeidet das Ansammeln von Erntegut, wie es zum Teil bei dem herkömmlichen, aggressiven Riemenmuster der Fall war. Die sechs Riemen – eine Weiterentwicklung der traditionellen John Deere Rautenprofilriemen – bestehen weiterhin aus drei Lagen, haben jedoch ein glatteres Riemenmuster.
Die Riemen werden durch eine einzige Gummirolle mit großem Durchmesser angetrieben. Eine zweite angetriebene Rolle ist als Nachrüstsatz für extreme Bedingungen erhältlich.
Die Riemen sind mittels der bewährten und langlebigen MATO®-Verbinder miteinander verbunden. Die Riemen können einfach abgenommen und repariert werden; bei einem Endlosriemendesign ist dies nicht möglich.
Aufgrund der zu Beginn leeren Geometrie der Presskammer verfügen von der V451G Ballenpresse hergestellte Ballen über einen sternförmigen Kern, vergleichbar mit dem, der von Festkammerpressen bereitgestellt wird. Diese Sternform garantiert ein leichtes Abrollen der Ballen, unabhängig von der Dichteeinstellung.
MATO ist eine Marke der MATO GmbH & Co.
Die V451G Rundballenpresse ist mit zwei unterschiedlichen Monitoren erhältlich, beide aus der BaleTrak™ Monitorfamilie.
BaleTrak™ Easy Monitor
Der BaleTrak™ Easy Monitor wurde speziell für kleinere und mittelgroße Betriebe konzipiert und beschränkt sich auf die wichtigsten Funktionen:
Die Flüssigkristallanzeige (LCD) zeigt ergänzende Informationen an wie:
BaleTrak™ Easy ist nicht kompatibel mit der Option Netzbindung plus Garnbindung. BaleTrak™ Easy kann nur mit der Option Netzbindung allein bestellt werden. Wie alle Produkte des BaleTrak™ Systems bietet der BaleTrak™ Easy die erwartete Zuverlässigkeit und ermöglicht eine längere Anwendungsdauer.
Erweiterte Einstellungen und Informationen auf dem BaleTrak™ Monitor
Der BaleTrak™ Monitor ist als Sonderzubehör für die Ballenpresse V451G erhältlich. Der Monitor bietet ergänzend zu den Funktionen des BaleTrak™ Easy Monitors noch weitere Einstellungen und Informationen:
Der BaleTrak™ Monitor ist bei Wahl der Netz- und Garnbindungsoption obligatorisch.
Antriebskonstruktion der Ballenpresse
Wie bei jeder John Deere Rundballenpresse war die einfache Konstruktion bei der Entwicklung von Ballenpressen der Serie V451G ein wesentlicher Faktor. Nach Öffnung einer Seitenverkleidung, ganz gleich auf welcher Seite, wird die einfache und übersichtliche Antriebskonstruktion sichtbar, die eine lange Lebensdauer und einen geringen Wartungsaufwand gewährleistet.
Nur vier Ketten zum Antrieb der kompletten Ballenpresse
Die Kraftübertragung der V451G ist so ausgelegt, dass weniger Wartungsaufwand erforderlich ist, was oftmals mit einer langen Lebensdauer einhergeht. Der Antrieb der kompletten Ballenpresse erfolgt mit nur vier Ketten:
Sämtliche Ketten (mit Ausnahme der Pickup) haben die RC80-Größe von 25,4 mm (1 in.) und zeichnen sich durch hohe Zugfestigkeit und Langlebigkeit aus.
Diese äußerst einfache Konstruktion in Kombination mit hochwertigen Komponenten erfüllen selbst die Erwartungen der anspruchsvollsten mittelgroßen bis großen Landwirtschaftsbetriebe.
Das T-förmige Getriebegehäuse verteilt die Last auf das Einzugssystem und die Presskammer
Als Einsteigermodell in der John Deere Ballenpressenserie mit variabler Kammer verfügt die V451G über ein T-förmiges Getriebe mit drei Antriebsritzeln, das so oftmals nur bei Ballenpressen der hohen Leistungsklasse eingesetzt wird. Dieses T-förmige Getriebe verteilt die Kraft zwischen dem Einzugssystem (rechte Seite der Ballenpresse) und der Presskammer (linke Seite der Ballenpresse) unabhängig voneinander. Im Vergleich zu einem herkömmlichen L-förmigen Getriebegehäuse, das die gesamte Last auf nur eine Seite der Maschine überträgt, oder zu einem T-förmigen Getriebegehäuse mit nur zwei Antriebsritzeln wird durch die Konstruktion bei John Deere Ballenpressen die Belastung auf den Rahmen verringert und die Lebensdauer verlängert.
Beide Getriebewellen sind direkt an gerade Kupplungsmuffen gekoppelt, die nur eine halbjährliche Schmierung erfordern.
Schmierbare 50 mm große Walzenlager in Doppelreihe im Modell V451G montiert
Schmierbare Lager befinden sich an allen wichtigen Walzen
Um die erwartete lange Lebensdauer und einen ruhigen Betrieb zu gewährleisten, nach denen anspruchsvolle Kunden verlangen, werden bei der Ballenpresse V451G übergroße Lager eingesetzt:
